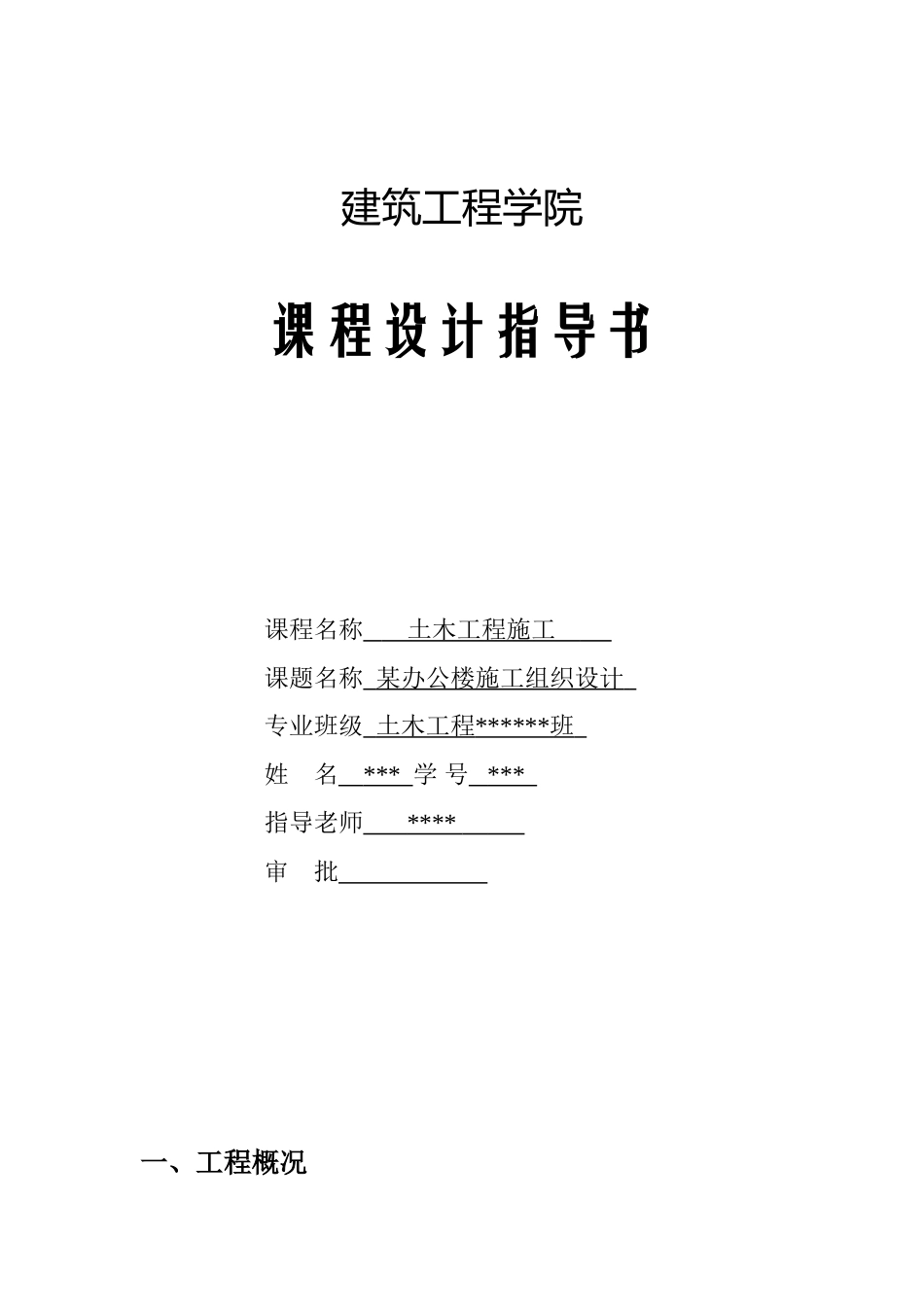

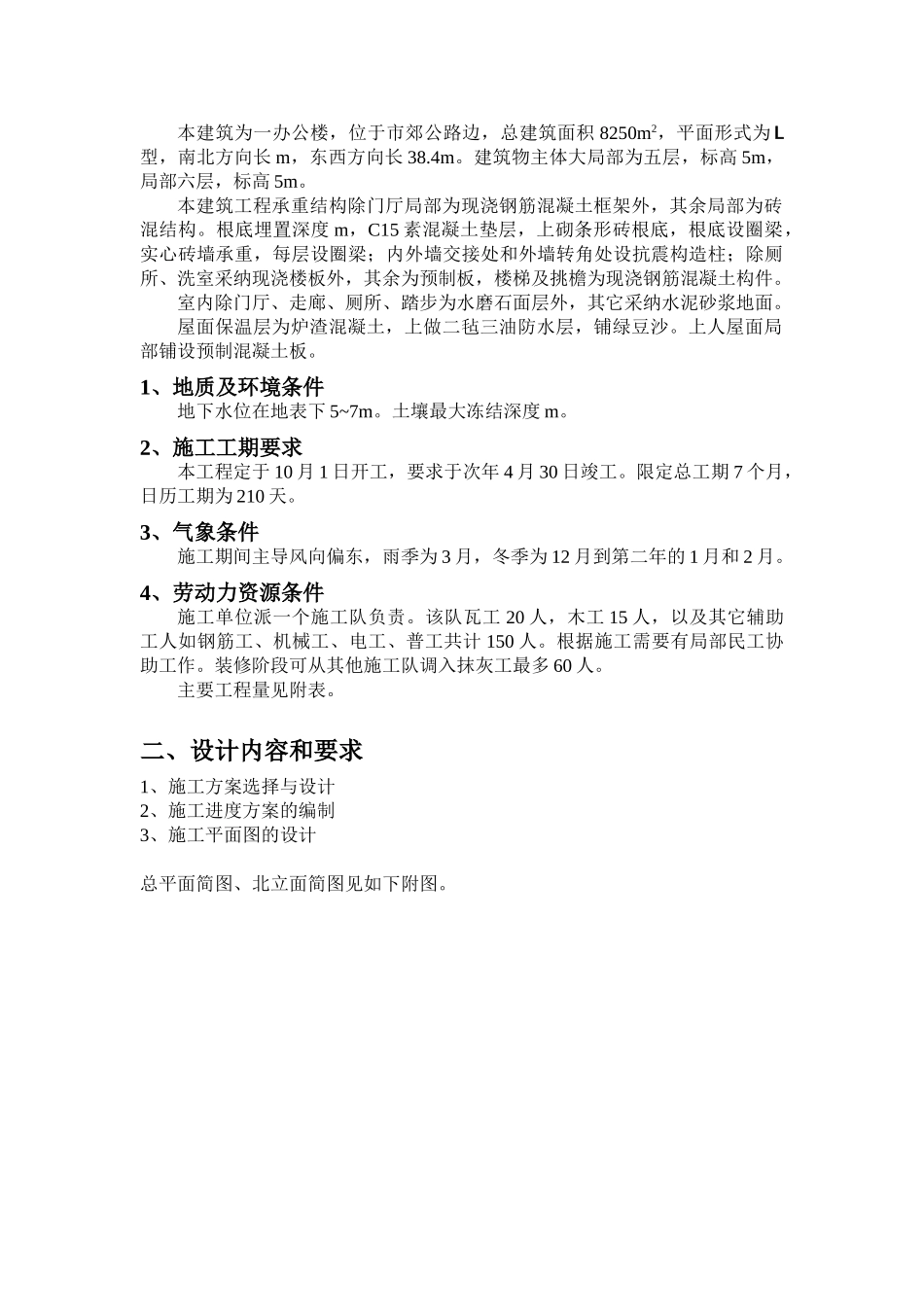

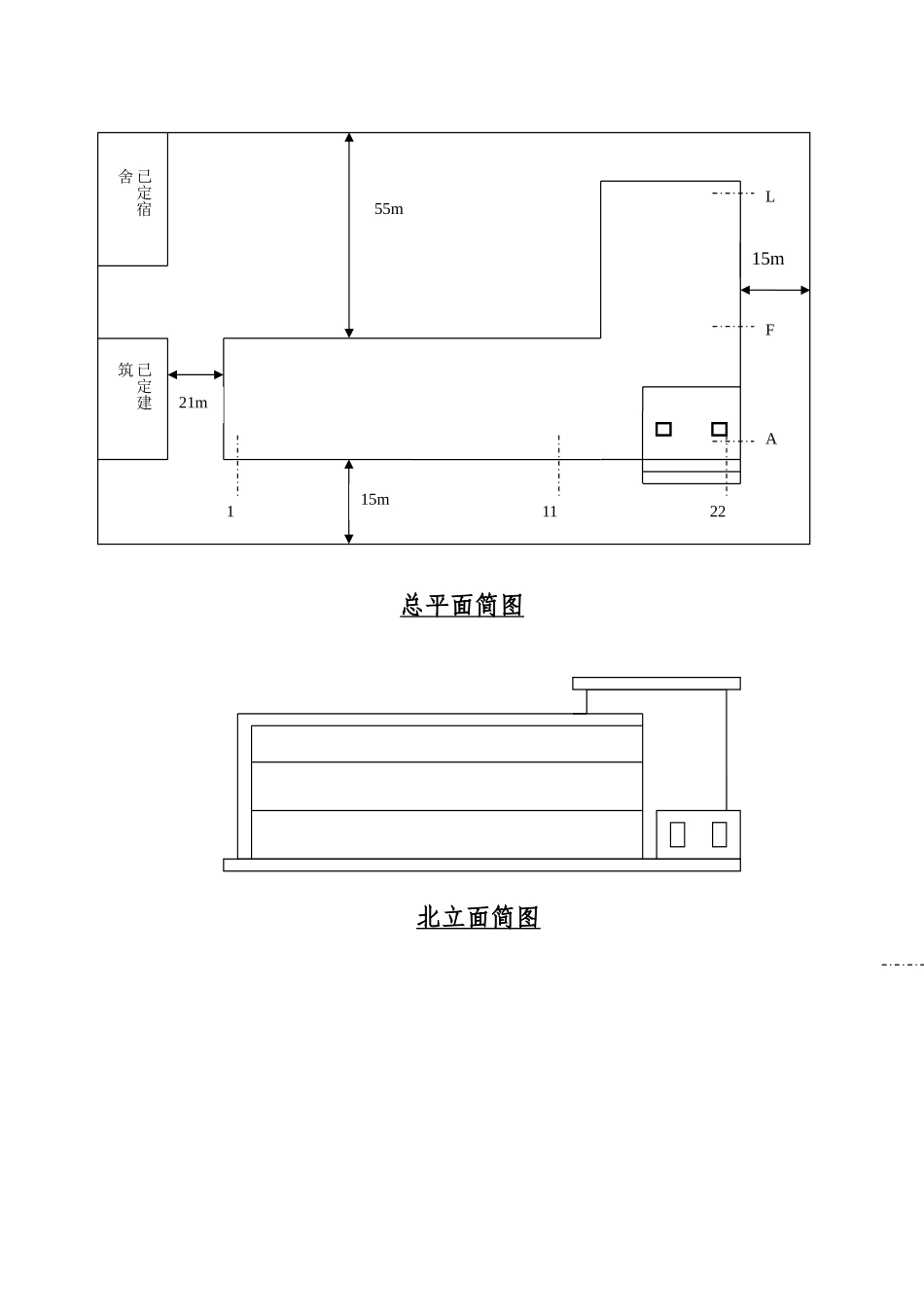

建筑工程学院课程设计指导书课程名称 土木工程施工 课题名称 某办公楼施工组织设计 专业班级 土木工程 ****** 班 姓 名 *** 学 号 *** 指导老师 **** 审 批 一、工程概况本建筑为一办公楼，位于市郊公路边，总建筑面积 8250m2，平面形式为 L型，南北方向长 m，东西方向长 38.4m。建筑物主体大局部为五层，标高 5m，局部六层，标高 5m。本建筑工程承重结构除门厅局部为现浇钢筋混凝土框架外，其余局部为砖混结构。根底埋置深度 m，C15 素混凝土垫层，上砌条形砖根底，根底设圈梁，实心砖墙承重，每层设圈梁；内外墙交接处和外墙转角处设抗震构造柱；除厕所、洗室采纳现浇楼板外，其余为预制板，楼梯及挑檐为现浇钢筋混凝土构件。室内除门厅、走廊、厕所、踏步为水磨石面层外，其它采纳水泥砂浆地面。屋面保温层为炉渣混凝土，上做二毡三油防水层，铺绿豆沙。上人屋面局部铺设预制混凝土板。1、地质及环境条件地下水位在地表下 5~7m。土壤最大冻结深度 m。2、施工工期要求本工程定于 10 月 1 日开工，要求于次年 4 月 30 日竣工。限定总工期 7 个月，日历工期为 210 天。3、气象条件施工期间主导风向偏东，雨季为 3 月，冬季为 12 月到第二年的 1 月和 2 月。4、劳动力资源条件施工单位派一个施工队负责。该队瓦工 20 人，木工 15 人，以及其它辅助工人如钢筋工、机械工、电工、普工共计 150 人。根据施工需要有局部民工协助工作。装修阶段可从其他施工队调入抹灰工最多 60 人。主要工程量见附表。二、设计内容和要求1、施工方案选择与设计2、施工进度方案的编制3、施工平面图的设计总平面简图、北立面简图见如下附图。总平面简图55m21m15m已定宿舍已定建筑11122L15mFA北立面简图主要工程实物工程量分局部项工程工程量单位数量根底工程机械挖土M38032混凝土垫层M3589砖根底M3468根底圈梁、构造柱M394回填土M33465屋面工程找平层M21425冷底子油M21425两道热码脂M21425炉渣保温层M2116二次找平M21465卷材防水层M21465上人混凝土板M2334楼地面工程垫层M3160水泥砂浆地面M24320水磨石地面M21866装饰工程内墙面抹灰M219933顶棚抹灰M25287外墙马赛克M26424干粘石M2520贴面砖M2435室内喷白M220470其它厕所木隔断M2250木门窗安装M21897木门窗油漆M21897玻璃安装M21270台阶散水M2362主体结构工程量前楼〔1-11 轴线〕工程量单位一层二层三层四层五层顶层总计砖砌墙M320520518518518534999现浇柱 模...
