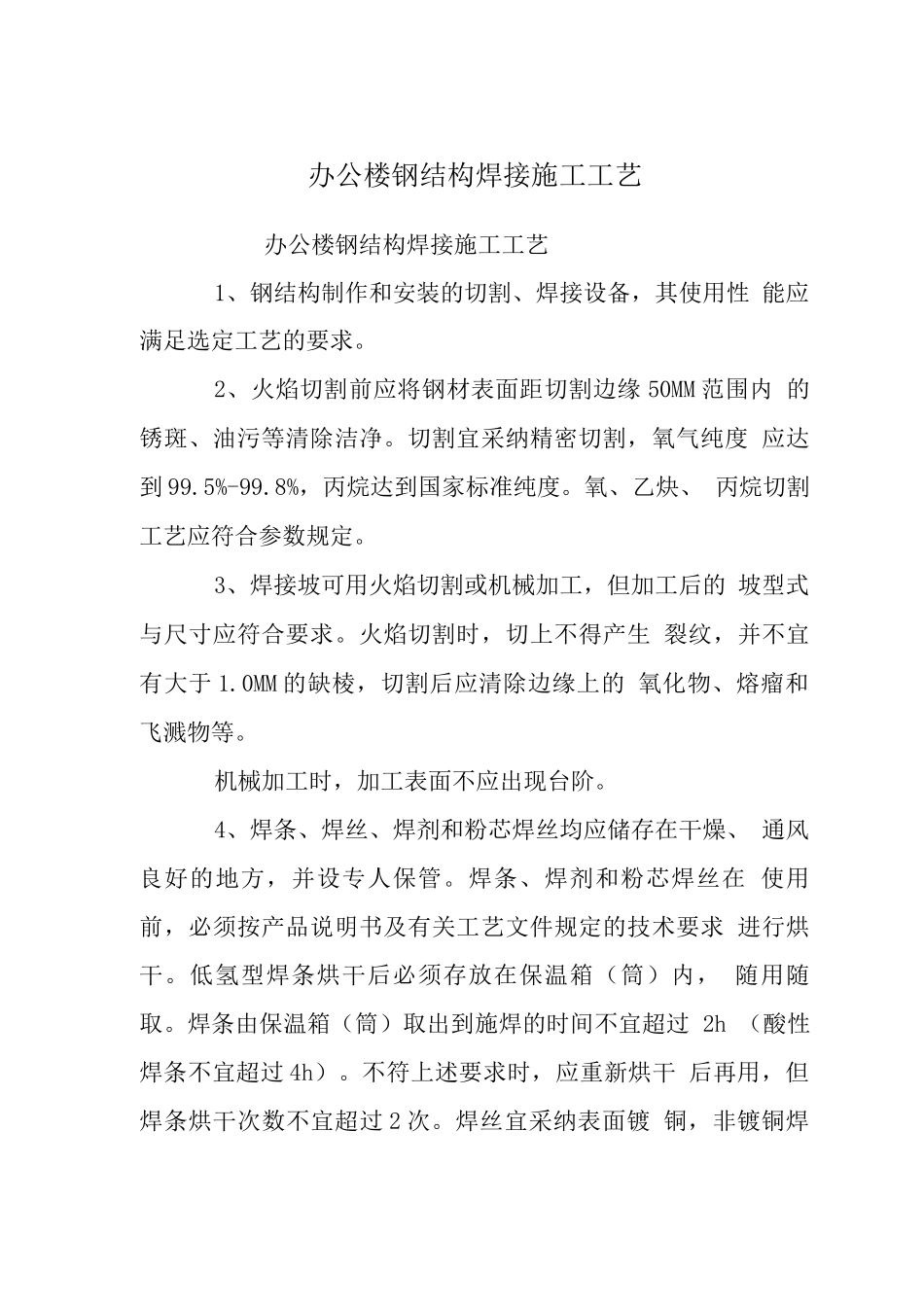

办公楼钢结构焊接施工工艺办公楼钢结构焊接施工工艺1、钢结构制作和安装的切割、焊接设备，其使用性 能应满足选定工艺的要求
2、火焰切割前应将钢材表面距切割边缘 50MM 范围内 的锈斑、油污等清除洁净
切割宜采纳精密切割，氧气纯度 应达到 99
8%，丙烷达到国家标准纯度
氧、乙炔、 丙烷切割工艺应符合参数规定
3、焊接坡可用火焰切割或机械加工，但加工后的 坡型式与尺寸应符合要求
火焰切割时，切上不得产生 裂纹，并不宜有大于 1
0MM 的缺棱，切割后应清除边缘上的 氧化物、熔瘤和飞溅物等
机械加工时，加工表面不应出现台阶
4、焊条、焊丝、焊剂和粉芯焊丝均应储存在干燥、 通风良好的地方，并设专人保管
焊条、焊剂和粉芯焊丝在 使用前，必须按产品说明书及有关工艺文件规定的技术要求 进行烘干
低氢型焊条烘干后必须存放在保温箱（筒）内， 随用随取
焊条由保温箱（筒）取出到施焊的时间不宜超过 2h （酸性焊条不宜超过 4h）
不符上述要求时，应重新烘干 后再用，但焊条烘干次数不宜超过 2 次

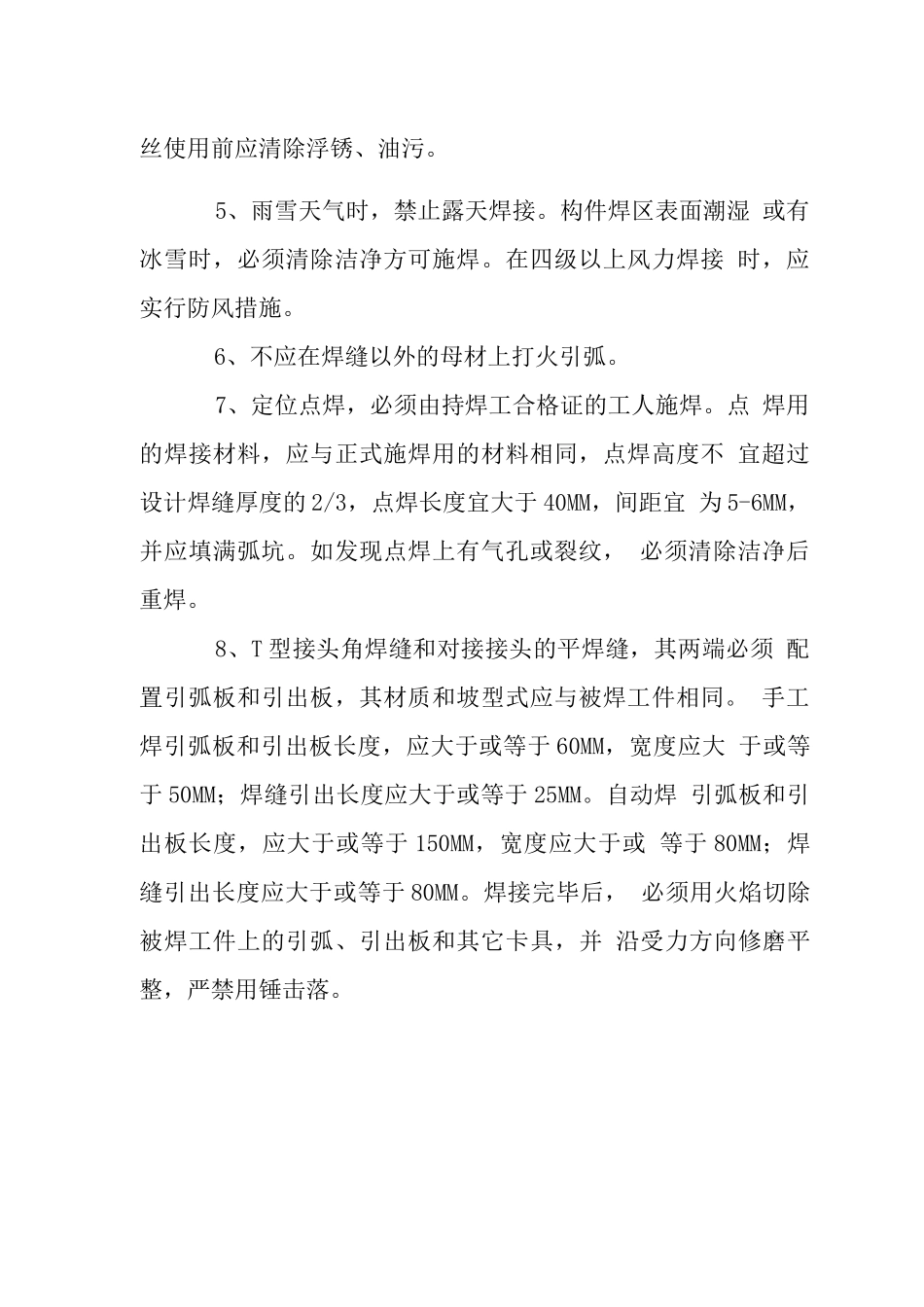

焊丝宜采纳表面镀 铜，非镀铜焊丝使用前应清除浮锈、油污
5、雨雪天气时，禁止露天焊接
构件焊区表面潮湿 或有冰雪时，必须清除洁净方可施焊
在四级以上风力焊接 时，应实行防风措施
6、不应在焊缝以外的母材上打火引弧
7、定位点焊，必须由持焊工合格证的工人施焊
点 焊用的焊接材料，应与正式施焊用的材料相同，点焊高度不 宜超过设计焊缝厚度的 2/3，点焊长度宜大于 40MM，间距宜 为 5-6MM，并应填满弧坑
如发现点焊上有气孔或裂纹， 必须清除洁净后重焊
8、T 型接头角焊缝和对接接头的平焊缝，其两端必须 配置引弧板和引出板，其材质和坡型式应与被焊工件相同
手工焊引弧板和引出板长度，应大于或等于 60MM，宽度应大 于或等于 50MM；焊缝引出长度应大于或等于 25MM
自动焊 引弧板
