加气站设备和造价

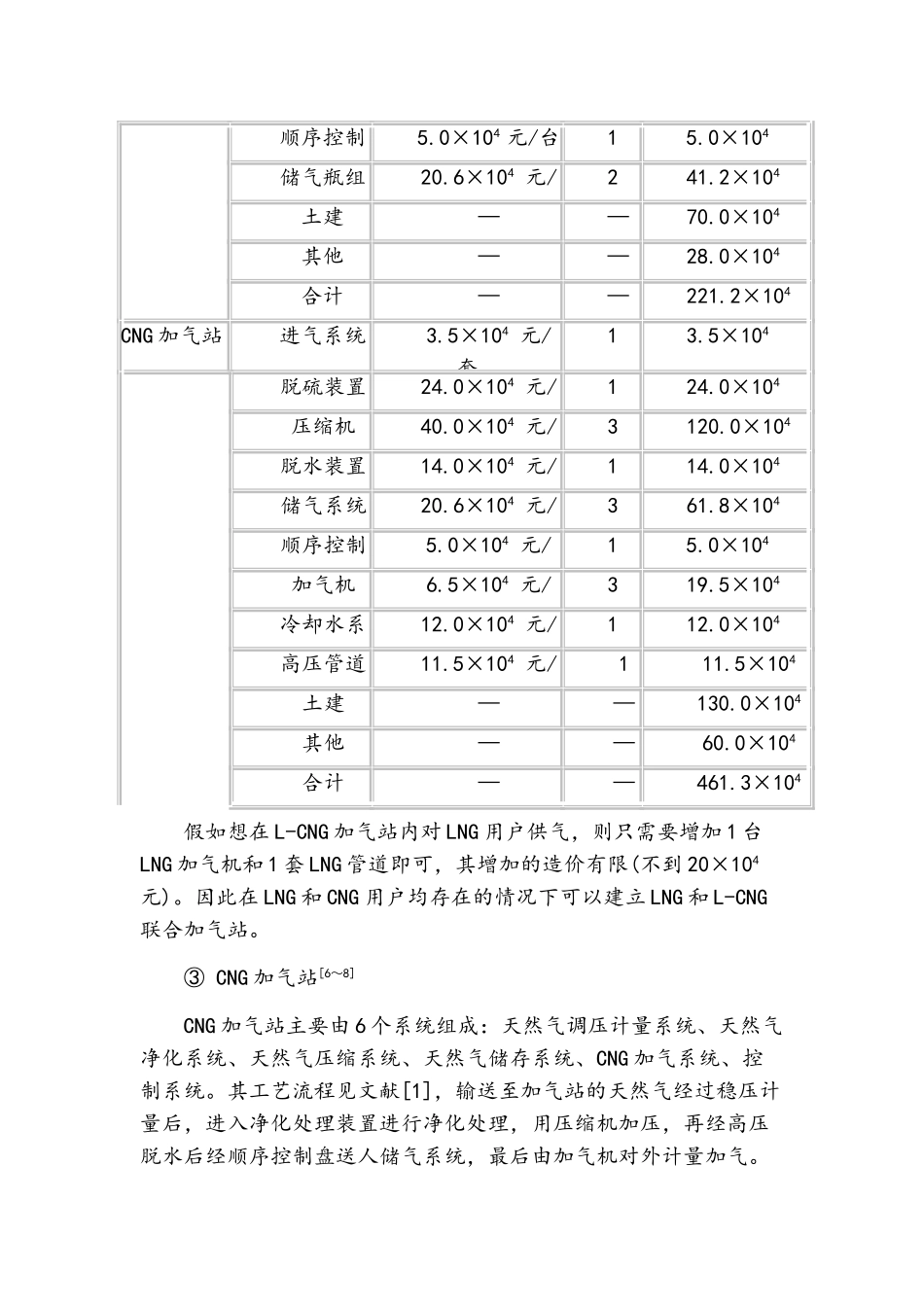

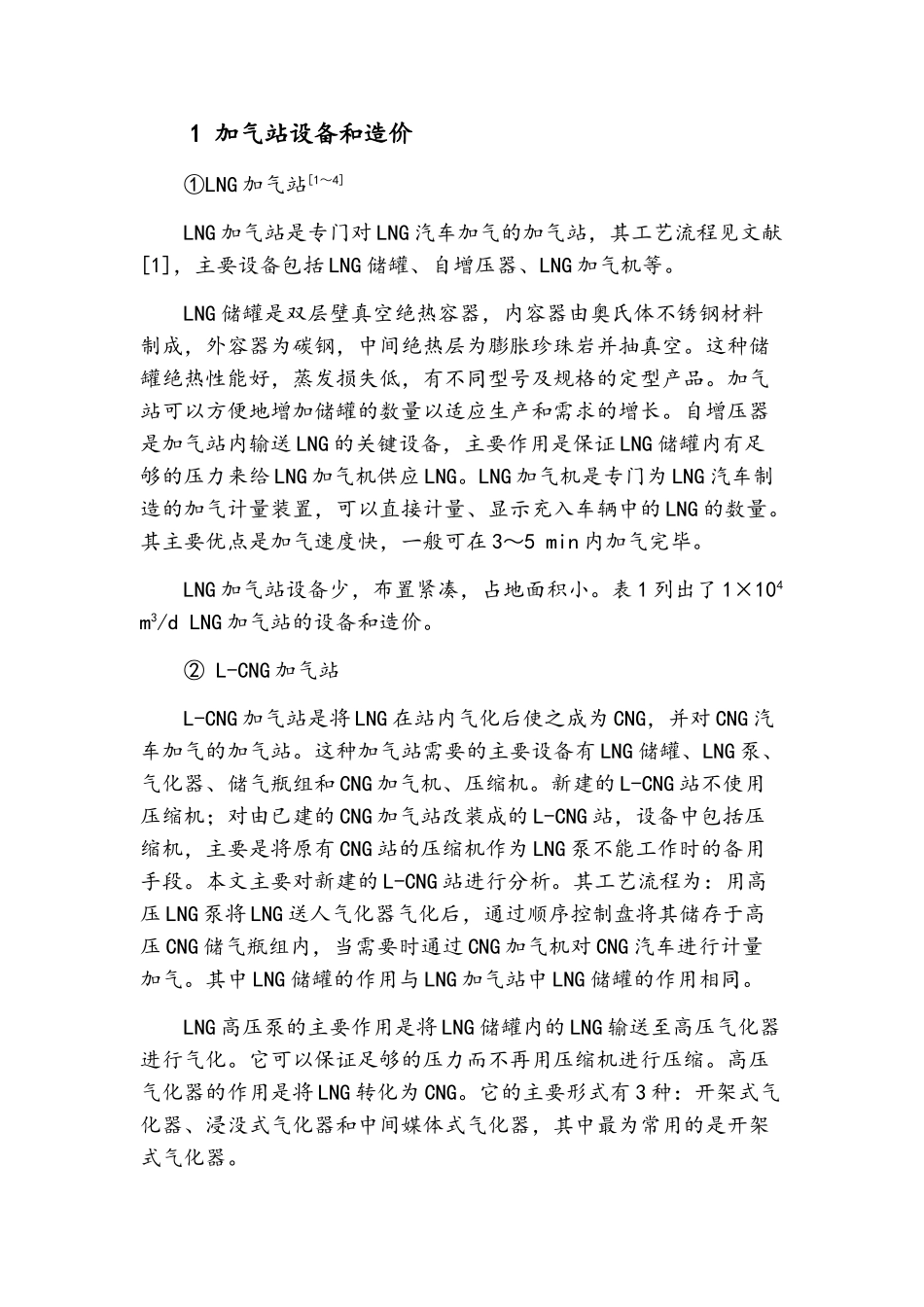

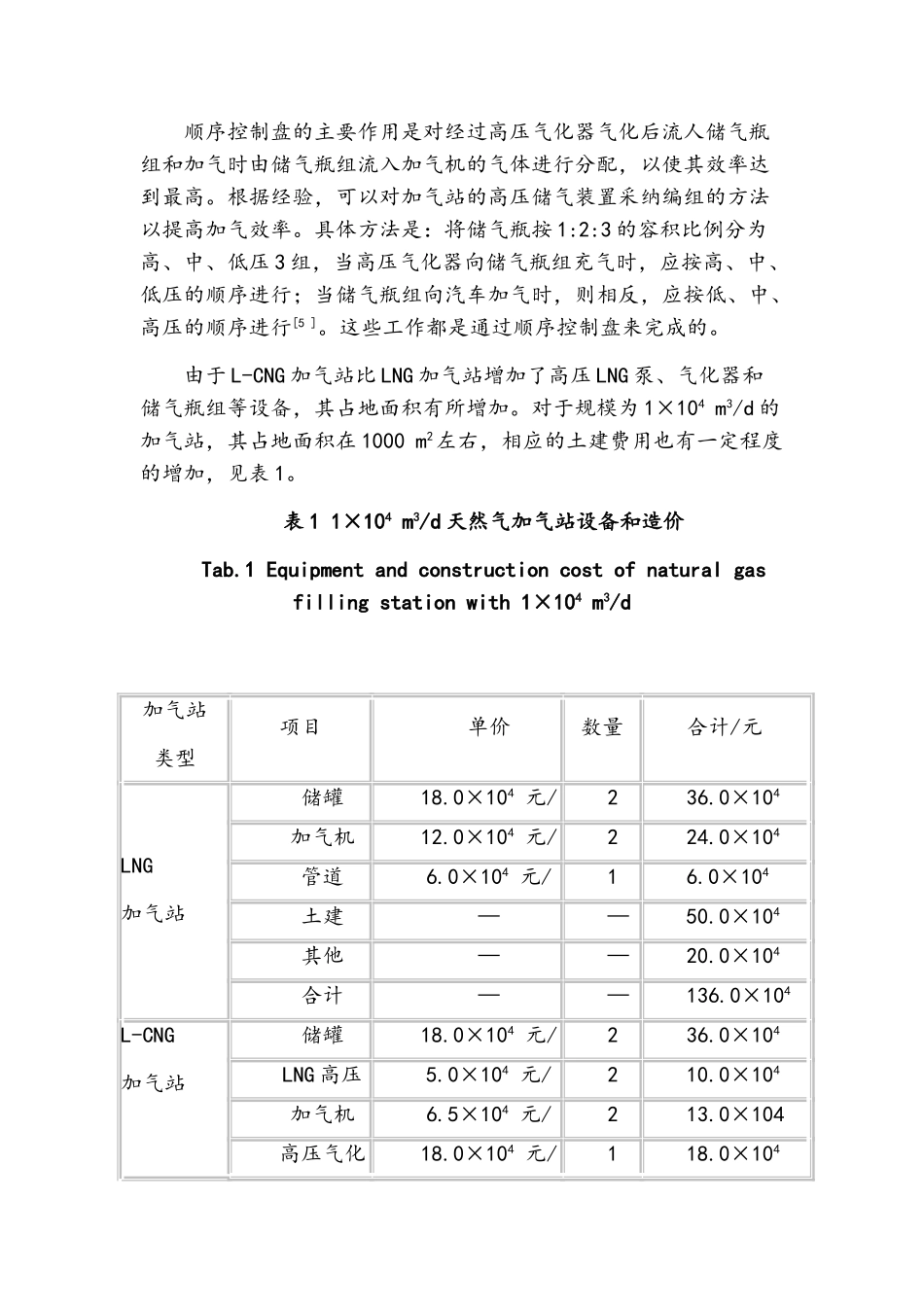

1 加气站设备和造价①LNG 加气站[1～4]LNG 加气站是专门对 LNG 汽车加气的加气站，其工艺流程见文献[1]，主要设备包括 LNG 储罐、自增压器、LNG 加气机等。LNG 储罐是双层壁真空绝热容器，内容器由奥氏体不锈钢材料制成，外容器为碳钢，中间绝热层为膨胀珍珠岩并抽真空。这种储罐绝热性能好，蒸发损失低，有不同型号及规格的定型产品。加气站可以方便地增加储罐的数量以适应生产和需求的增长。自增压器是加气站内输送 LNG 的关键设备，主要作用是保证 LNG 储罐内有足够的压力来给 LNG 加气机供应 LNG。LNG 加气机是专门为 LNG 汽车制造的加气计量装置，可以直接计量、显示充入车辆中的 LNG 的数量。其主要优点是加气速度快，一般可在 3～5 min 内加气完毕。LNG 加气站设备少，布置紧凑，占地面积小。表 1 列出了 1×104 m3/d LNG 加气站的设备和造价。② L-CNG 加气站L-CNG 加气站是将 LNG 在站内气化后使之成为 CNG，并对 CNG 汽车加气的加气站。这种加气站需要的主要设备有 LNG 储罐、LNG 泵、气化器、储气瓶组和 CNG 加气机、压缩机。新建的 L-CNG 站不使用压缩机；对由已建的 CNG 加气站改装成的 L-CNG 站，设备中包括压缩机，主要是将原有 CNG 站的压缩机作为 LNG 泵不能工作时的备用手段。本文主要对新建的 L-CNG 站进行分析。其工艺流程为：用高压 LNG 泵将 LNG 送人气化器气化后，通过顺序控制盘将其储存于高压 CNG 储气瓶组内，当需要时通过 CNG 加气机对 CNG 汽车进行计量加气。其中 LNG 储罐的作用与 LNG 加气站中 LNG 储罐的作用相同。LNG 高压泵的主要作用是将 LNG 储罐内的 LNG 输送至高压气化器进行气化。它可以保证足够的压力而不再用压缩机进行压缩。高压气化器的作用是将 LNG 转化为 CNG。它的主要形式有 3 种：开架式气化器、浸没式气化器和中间媒体式气化器，其中最为常用的是开架式气化器。顺序控制盘的主要作用是对经过高压气化器气化后流人储气瓶组和加气时由储气瓶组流入加气机的气体进行分配，以使其效率达到最高。根据经验，可以对加气站的高压储气装置采纳编组的方法以提高加气效率。具体方法是：将储气瓶按 1:2:3 的容积比例分为高、中、低压 3 组，当高压气化器向储气瓶组充气时，应按高、中、低压的顺序进行；当储气瓶组向汽车加气时，则相反，应按低、中、高压的顺序进行[5 ]。这些工作都是通过顺序控制盘来完成的。由于...
