加氢装置重点部位设备说明及危险因素、防范措施

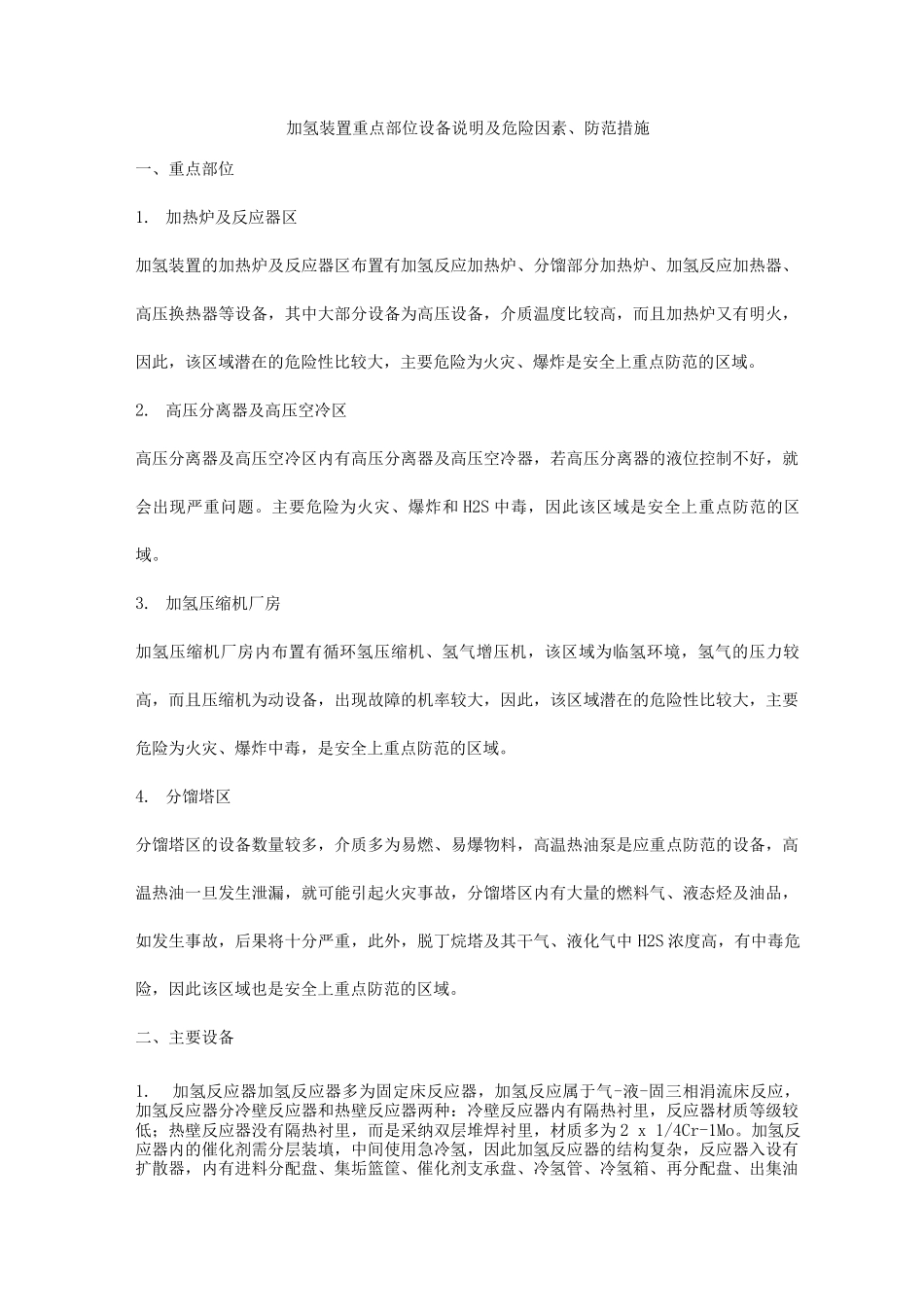

加氢装置重点部位设备说明及危险因素、防范措施一、重点部位1. 加热炉及反应器区加氢装置的加热炉及反应器区布置有加氢反应加热炉、分馏部分加热炉、加氢反应加热器、高压换热器等设备，其中大部分设备为高压设备，介质温度比较高，而且加热炉又有明火，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸是安全上重点防范的区域。2. 高压分离器及高压空冷区高压分离器及高压空冷区内有高压分离器及高压空冷器，若高压分离器的液位控制不好，就会出现严重问题。主要危险为火灾、爆炸和 H2S 中毒，因此该区域是安全上重点防范的区域。3. 加氢压缩机厂房加氢压缩机厂房内布置有循环氢压缩机、氢气增压机，该区域为临氢环境，氢气的压力较高，而且压缩机为动设备，出现故障的机率较大，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸中毒，是安全上重点防范的区域。4. 分馏塔区分馏塔区的设备数量较多，介质多为易燃、易爆物料，高温热油泵是应重点防范的设备，高温热油一旦发生泄漏，就可能引起火灾事故，分馏塔区内有大量的燃料气、液态烃及油品，如发生事故，后果将十分严重，此外，脱丁烷塔及其干气、液化气中 H2S 浓度高，有中毒危险，因此该区域也是安全上重点防范的区域。二、主要设备1.加氢反应器加氢反应器多为固定床反应器，加氢反应属于气-液-固三相涓流床反应，加氢反应器分冷壁反应器和热壁反应器两种：冷壁反应器内有隔热衬里，反应器材质等级较低；热壁反应器没有隔热衬里，而是采纳双层堆焊衬里，材质多为 2 x 1/4Cr-1Mo。加氢反应器内的催化剂需分层装填，中间使用急冷氢，因此加氢反应器的结构复杂，反应器入设有扩散器，内有进料分配盘、集垢篮筐、催化剂支承盘、冷氢管、冷氢箱、再分配盘、出集油器等内构件。加氢反应器的操作条件为高温、高压、临氢，操作条件苛刻，是加氢装置最重要的设备之一。2. 高压换热器反应器出料温度较高，具有很高热焓，应尽可能回收这部分热量，因此加氢装置都设有高压换热器，用于反应器出料与原料油及循环氢换热。现在的高压换热器多为 U 型管式双壳程换热器，该种换热器可以实现纯逆流换热，提高换热效率，减小高压换热器的面积。管箱多用螺纹锁紧式端盖，其优点是结构紧凑、密封性好、便于拆装。高压换热器的操作条件为高温、高压、临氢，静密封点较多，易出现泄漏，是加氢装置的重要设备。3. 高压空冷高压空冷的操作条件为高压、临氢，是加氢装置的重要设备，我国华...
