加油站项目部施工临时用电制度

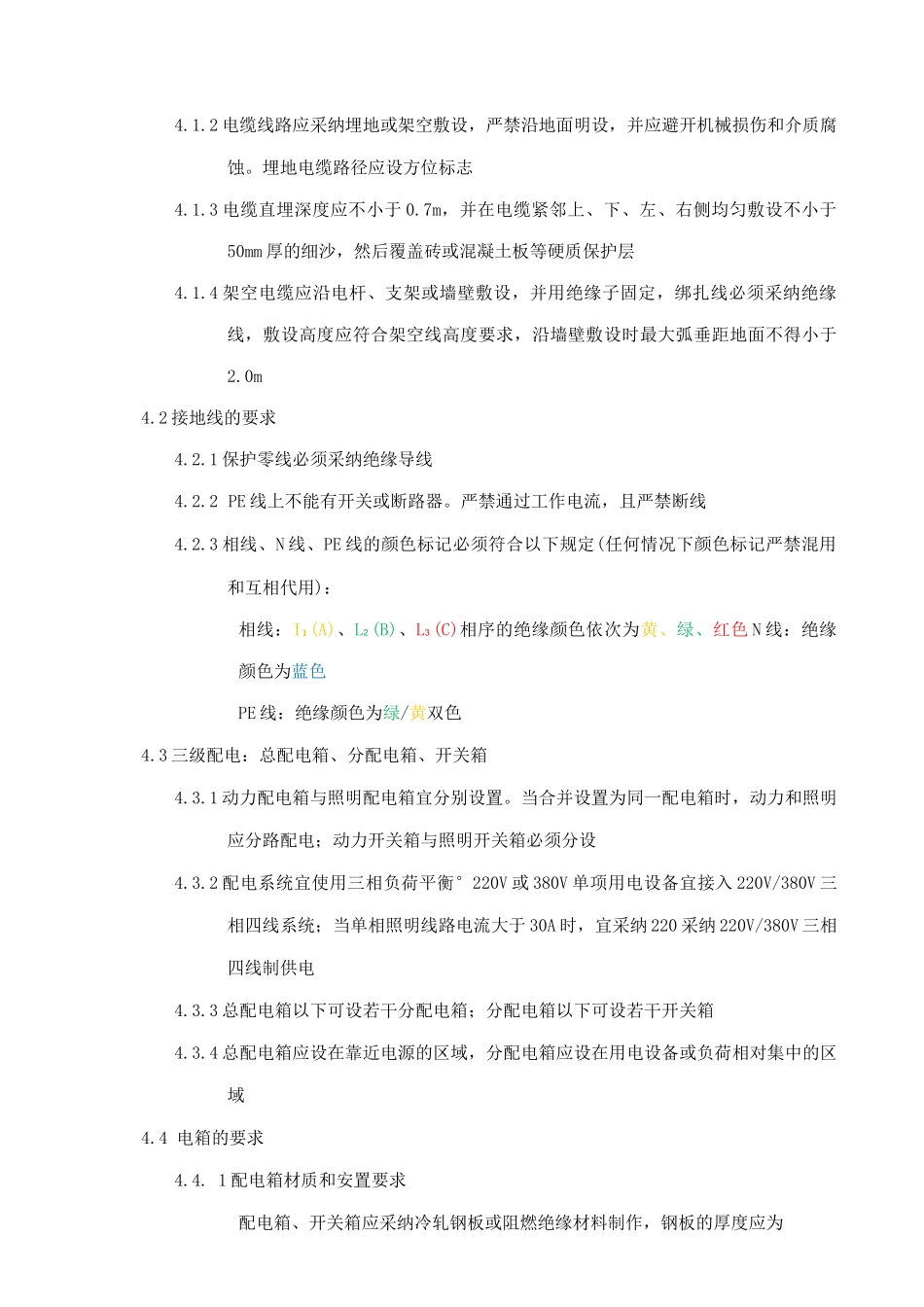

X X X有限责任公司加油站项目部施工临时用电管理制度1 目的为了保障施工现场用电安全，防止触电和电气火灾事故的发生，根据《JGJ46-25 施工现场临时用电安全技术法律规范》编制公司简明《施工临时用电法律规范》。2 适用范围适用于涉及到使用临时用电系统的所有施工、维修项目。3临电系统用电原则施工现场临时用电工程专用的电源中性点直接接地的 220/380V 三相五线制低压电力系统，必须符合下列规定：采纳三级配电系统采纳 TN-S 接零保护系统采纳二级漏电保护系统XXX有限责任公司3.1 三级配电结构3.2TN-S 接零保护系统制配电系统3.2.2 工作零线（N 相）与保护零线（PE 相）分开设置3.2.3 N 线必须经过总漏电保护器°PE 线需由总漏电保护前与 N 线（或重复接地处）连接。总漏电保护器后 N 线不得与 PE 线连接3.3 二级漏电保护系统3.3.1 两级漏电保护是指总配电箱中和所有开关箱中必须装设漏电开关3.3.2 N 线在三相不平衡时，容易带电，而 PE 线始终不带电4临电系统搭设法律规范4.1 线路架设要求4.1.1 线缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采纳五芯电缆。五芯电缆必须包含淡蓝、绿/黄两种颜色绝缘芯线，淡蓝色芯线必须用作 N 线，绿/黄双色芯线必须用作 PE 线，严禁混用XXX有限责任公司3.2.1 是指具有专用保护零线（PE）、电源中性点直接接地的 220/380V 三相五线三级配电系统的基本结构形式示意图4.1.2 电缆线路应采纳埋地或架空敷设，严禁沿地面明设，并应避开机械损伤和介质腐蚀。埋地电缆路径应设方位标志4.1.3 电缆直埋深度应不小于 0.7m，并在电缆紧邻上、下、左、右侧均匀敷设不小于50mm 厚的细沙，然后覆盖砖或混凝土板等硬质保护层4.1.4 架空电缆应沿电杆、支架或墙壁敷设，并用绝缘子固定，绑扎线必须采纳绝缘线，敷设高度应符合架空线高度要求，沿墙壁敷设时最大弧垂距地面不得小于2.0m4.2 接地线的要求4.2.1 保护零线必须采纳绝缘导线4.2.2 PE 线上不能有开关或断路器。严禁通过工作电流，且严禁断线4.2.3 相线、N 线、PE 线的颜色标记必须符合以下规定(任何情况下颜色标记严禁混用和互相代用)：相线：I】(A)、L2 (B)、L3 (C)相序的绝缘颜色依次为黄、绿、红色 N 线：绝缘颜色为蓝色PE 线：绝缘颜色为绿/黄双色4.3 三级配电：总配电箱、分配电箱、开关箱4.3.1 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电...
