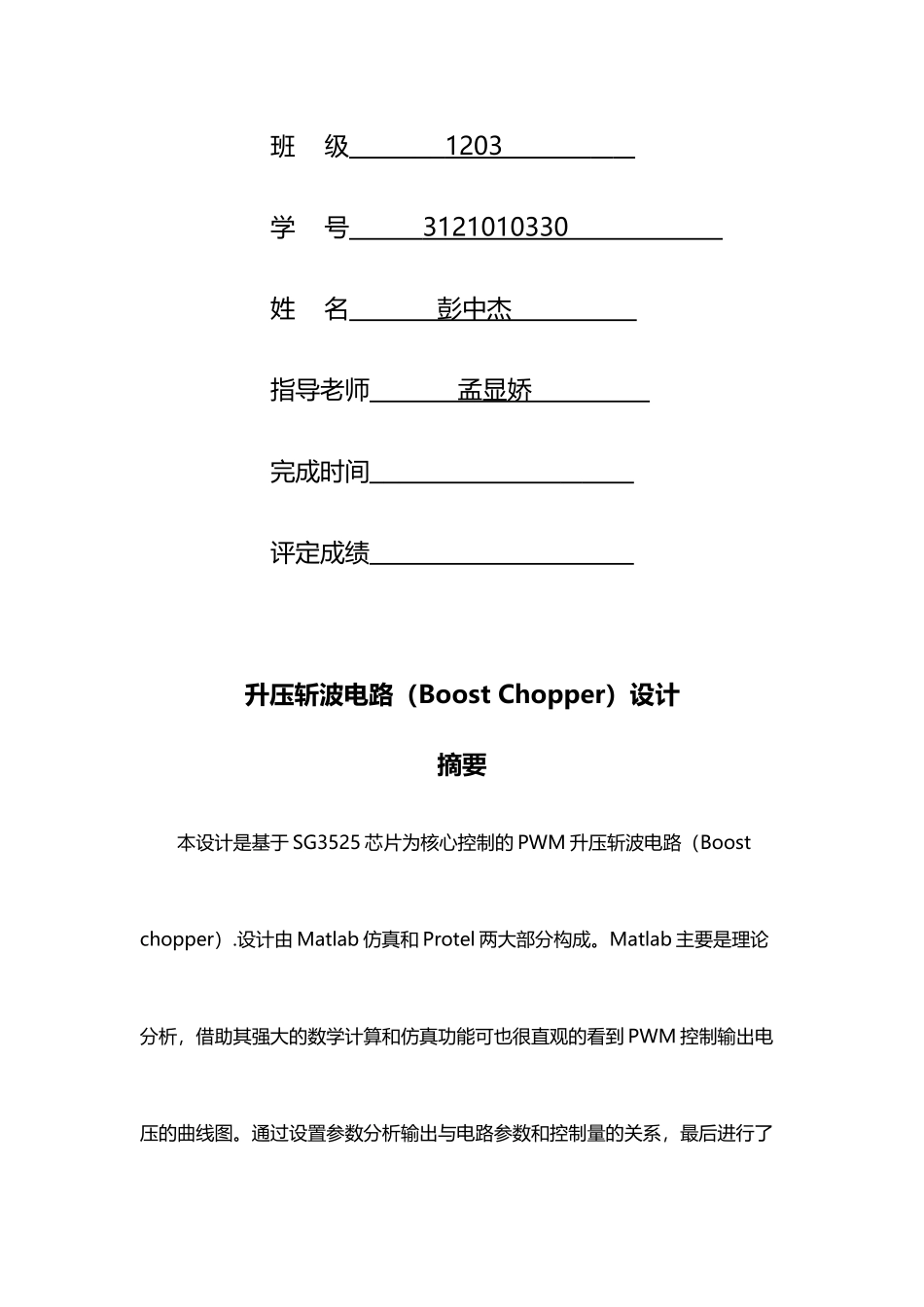

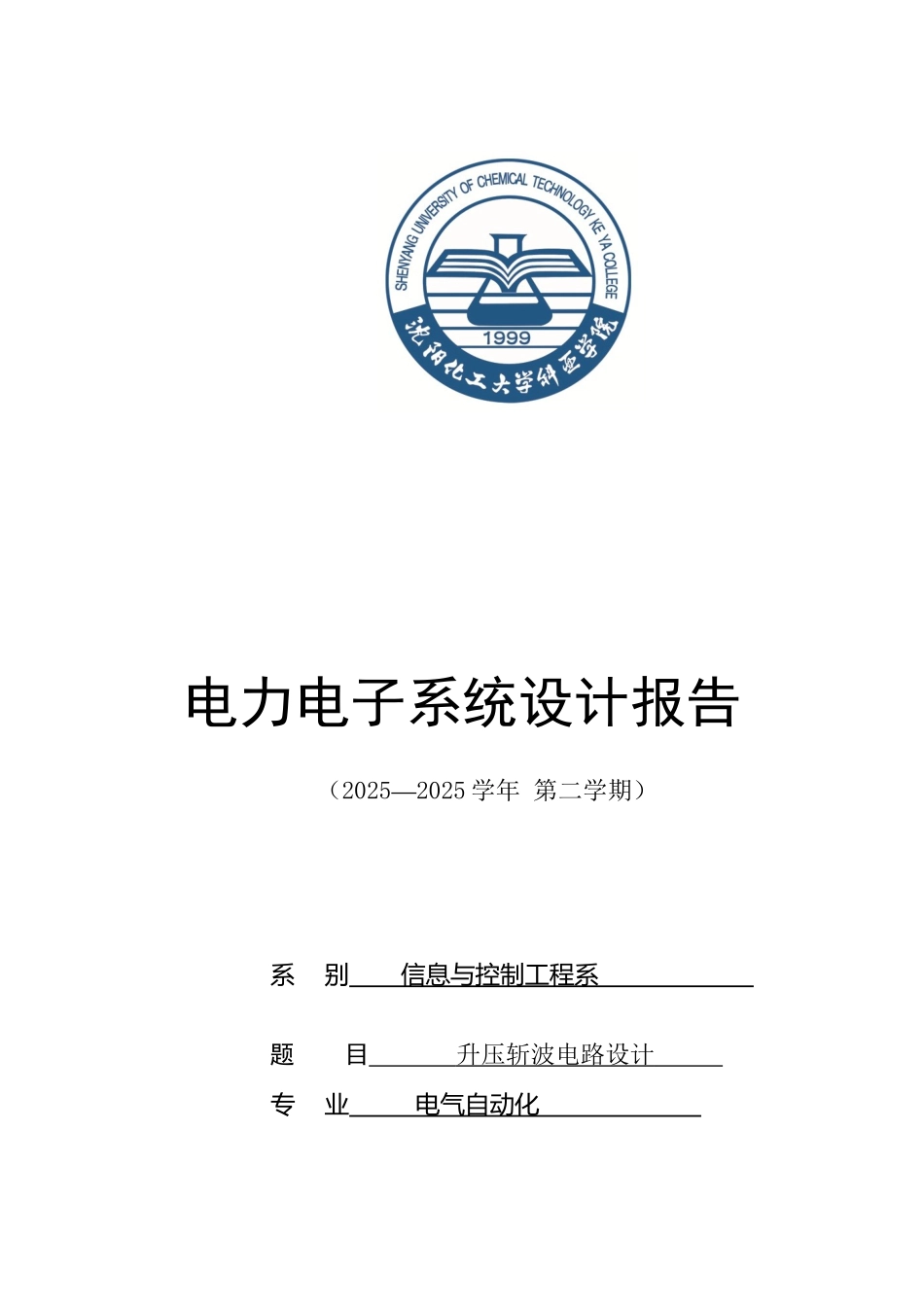

升压斩波电路设计(16 页)Good is good, but better carries it.精益求精，善益求善。电力电子系统设计报告（2025—2025 学年 第二学期）系 别 信息与控制工程系 题 目 升压斩波电路设计 专 业 电气自动化 班 级 1203 学 号 3121010330 姓 名 彭中杰 指导老师 孟显娇 完成时间 评定成绩 升压斩波电路（Boost Chopper）设计摘要本设计是基于 SG3525 芯片为核心控制的 PWM 升压斩波电路（Boost chopper）.设计由 Matlab 仿真和 Protel 两大部分构成。Matlab 主要是理论分析，借助其强大的数学计算和仿真功能可也很直观的看到 PWM 控制输出电压的曲线图。通过设置参数分析输出与电路参数和控制量的关系，最后进行了GUI 编程，利用图形可视化界面的直观易懂的特点，使设计摒弃了繁琐难懂的单一波形和控制方式，从而具有友好界面，非常方便的就可进行控制参数输入，和输出图像显示。第二部分是电路板，它可以通过 BluePrint、Kicad 、Protel等软件设计完成，其中 Protel 原理图设计系统以其分层次的设计环境，强大的元件及元件库的组织功能，方便易用的连线工具，强大的编辑功能设计检验，与印制电路板设计系统的紧密连接，自定义原理图模板高质量的输出等等优点，和丰富的设计法则，易用的编辑环境，轻松的交互性手动布线，简便的封装形式的编辑及组织，高智能的基于形状的自定布线功能，万无一失的设计检验等印制电路板设计系统的优点，使其在我们学生选用 PCB 电路板设计软件中占了绝大部分比重。本设计也采纳 Protel 设计原理图，和进行 PCB 板布线。它是本设计从理论到实际制作的必进途径，通过设定相应的规则，足以满足设计所要求的规定。关键字 升压斩波; SG3525 ; （2025—2025 学年 第二学期）..............................................................................................................11．概述...........................................................................................................................................................42．课程设计任务及要求..............................................................................................................................52.1 设计任务.................................................................................................................
