华中数控加工系统用户手册

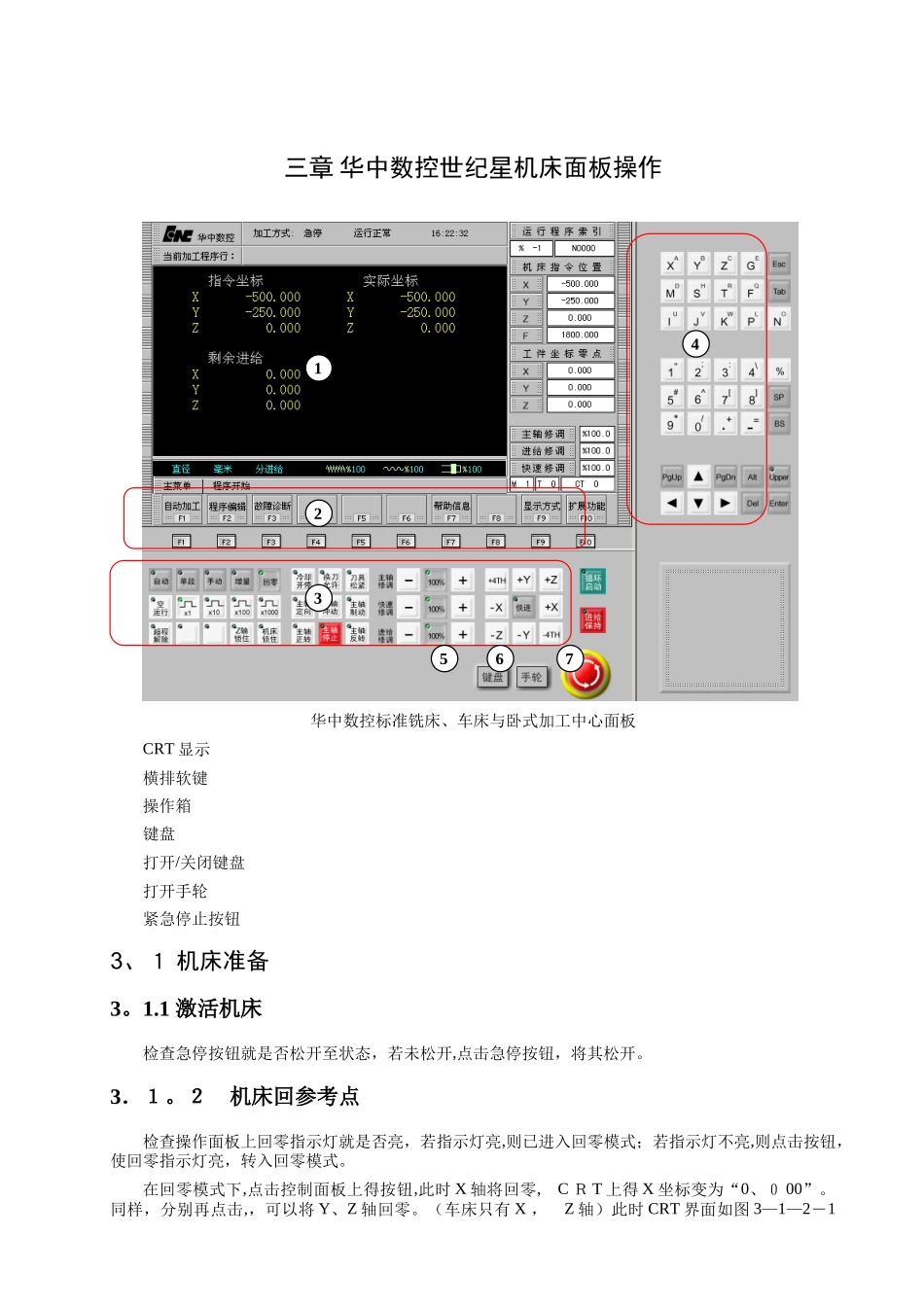

三章 华中数控世纪星机床面板操作华中数控标准铣床、车床与卧式加工中心面板CRT 显示横排软键操作箱键盘打开/关闭键盘打开手轮紧急停止按钮3、１ 机床准备3。1.1 激活机床检查急停按钮就是否松开至状态，若未松开,点击急停按钮，将其松开。3．１。２ 机床回参考点检查操作面板上回零指示灯就是否亮，若指示灯亮,则已进入回零模式；若指示灯不亮,则点击按钮，使回零指示灯亮，转入回零模式。在回零模式下,点击控制面板上得按钮,此时 X 轴将回零, C Ｒ T 上得 X 坐标变为“0、０ 00”。同样，分别再点击,，可以将 Y、Z 轴回零。（车床只有 X ， Z 轴）此时 CRT 界面如图 3—1—2－15672431所示图 3-1—2-１ Ｃ RT 界面上得显示值3、2 对刀数控程序一般按工件坐标系编程,对刀得过程就就是建立工件坐标系与机床坐标系之间关系得过程。下面分别具体说明铣床及卧式加工中心，车床，立式加工中心对刀得方法.其中将工件上表面中心点（铣床及加工中心）、工件右端面中心点（车床）设为工件坐标系原点。将工件上其它点设为工件坐标系原点得对刀方法类似。３.2。1 铣床及卧式加工中心对刀X,Y 轴对刀一般铣床及加工中心在 X，Y 方向对刀时使用得基准工具包括刚性靠棒与寻边器两种.点击菜单“机床/基准工具…”,弹出得基准工具对话框中，左边得就是刚性靠棒基准工具,右边得就是寻边器。如图 3—２-1-1图 3—2-1-１刚性靠棒:刚性靠棒采纳检查塞尺松紧得方式对刀，具体过程如下(我们采纳将零件放置在基准工具得左侧(正面视图）得方式）X 轴方向对刀点击操作面板中切换到“手动"方式；借助“视图”菜单中得动态旋转、动态放缩、动态平移等工具，利用操作面板上得按钮、、 ,将机床移动到如下图所示得大致位置.图 3-2-1—２移动到大致位置后,可以采纳点动方式移动机床，点击菜单“塞尺检查／1mm”,使操作面板按钮亮起，通过调节操作面板上得倍率，移动靠棒,使得提示信息对话框显示“塞尺检查得结果:合适”,如图 3—2—1—3 所示。(表示点动得倍率,分别代表 0．001 毫米，0．01 毫米,0.1 毫米,1 毫米）也可以采纳手轮方式机床,点击菜单“塞尺检查／1mm”，点击按钮，显示手轮,选择旋钮与手轮移动量旋钮,调节手轮。使得提示信息对话框显示“塞尺检查得结果：合适"。如图 3－2－１—３所示。图 3－2－1—3记下塞尺检查结果为“合适”时 CRT 界面中得 X 坐标值，此为基准工具中心得 X 坐标,记为;将定义毛坯数据时设...
