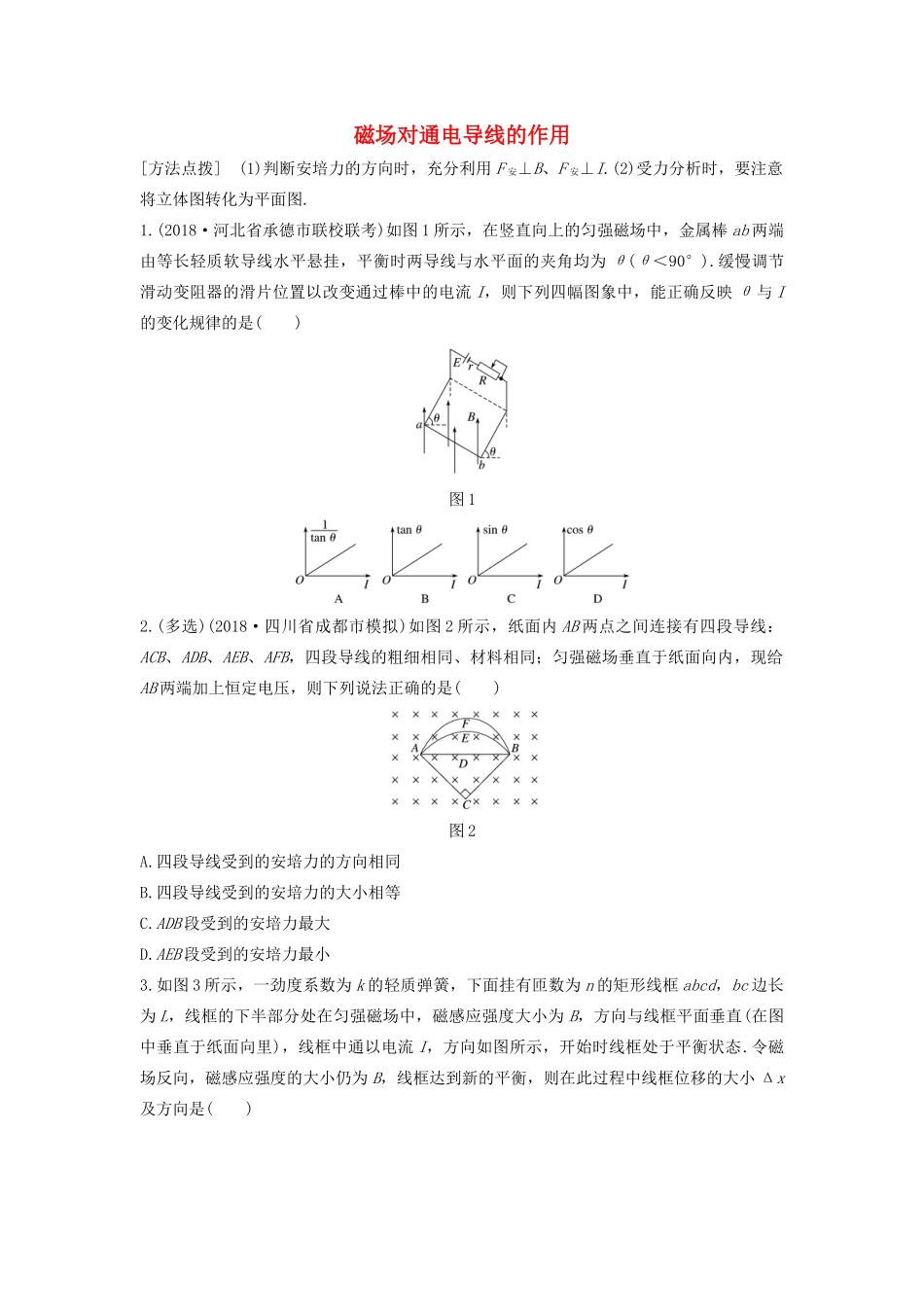

磁场对通电导线的作用[方法点拨](1)判断安培力的方向时，充分利用F安⊥B、F安⊥I.(2)受力分析时，要注意将立体图转化为平面图.1.(2018·河北省承德市联校联考)如图1所示，在竖直向上的匀强磁场中，金属棒ab两端由等长轻质软导线水平悬挂，平衡时两导线与水平面的夹角均为θ(θ＜90°).缓慢调节滑动变阻器的滑片位置以改变通过棒中的电流I，则下列四幅图象中，能正确反映θ与I的变化规律的是()图12.(多选)(2018·四川省成都市模拟)如图2所示，纸面内AB两点之间连接有四段导线：ACB、ADB、AEB、AFB，四段导线的粗细相同、材料相同；匀强磁场垂直于纸面向内，现给AB两端加上恒定电压，则下列说法正确的是()图2A.四段导线受到的安培力的方向相同B.四段导线受到的安培力的大小相等C.ADB段受到的安培力最大D.AEB段受到的安培力最小3.如图3所示，一劲度系数为k的轻质弹簧，下面挂有匝数为n的矩形线框abcd，bc边长为L，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直(在图中垂直于纸面向里)，线框中通以电流I，方向如图所示，开始时线框处于平衡状态.令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡，则在此过程中线框位移的大小Δx及方向是()图3A.Δx＝，方向向上B.Δx＝，方向向下C.Δx＝，方向向上D.Δx＝，方向向下4.如图4所示，长为L，质量为m的细导体棒a被水平放置在倾角为45°的光滑斜面上，无限长直导线b被水平固定在与a同一水平面的另一位置，且a、b平行，它们之间的距离为x，当a、b中均通以电流为I的同向电流时，a恰能在斜面上保持静止.已知无限长直导线周围的磁场为一系列的同心圆，周围某点的磁场的磁感应强度与该点到导线的距离成反比.则下列说法正确的是()图4A.a、b中电流必垂直纸面向里B.b中的电流在a处产生的磁场的磁感应强度大小为C.若将b适当上移以增大x，则导体棒仍可能静止D.无论将b上移还是下移，导体棒都可能处于静止状态5.(2018·广东省东莞市模拟)如图5所示，A、B、C是等边三角形的三个顶点，O是A、B连线的中点.以O为坐标原点，A、B连线为x轴，O、C连线为y轴，建立坐标系.过A、B、C、O四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流.则过C点的通电直导线所受安培力的方向为()图5A.沿y轴正方向B.沿y轴负方向C.沿x轴正方向D.沿x轴负方向6.(2018·四川省遂宁市一诊)如图6所示，绝缘水平桌面上放置一长直导线a，导线a的正上方某处放置另一长直导线b，两导线中均通以垂直纸面向里的恒定电流.现将导线b向右平移一小段距离，若导线a始终保持静止，则()图6A.导线b受到的安培力方向始终竖直向下B.导线a对桌面的压力减小C.导线b受到的安培力减小D.导线a受到桌面水平向右的摩擦力7.(多选)如图7所示，在平面直角坐标系的第一象限内分布着非匀强磁场，磁场方向垂直纸面向里，沿y轴方向磁场分布是不变的，沿x轴方向磁感应强度B与x满足关系式B＝kx，其中k是一恒定的正数，由粗细均匀的同种规格导线制成的正方形线框ADCB边长为a，A处有一极小开口AE，整个线框放在磁场中，且AD边与y轴平行，AD边与y轴距离为a，线框A、E两点与一电源相连，稳定时流入线框的电流为I，关于线框受到的安培力情况，下列说法正确的是()图7A.整个线框受到的合力方向与BD连线垂直B.整个线框沿y轴方向所受合力为0C.整个线框在x轴方向所受合力为ka2I，沿x轴正向D.整个线框在x轴方向所受合力为ka2I，沿x轴正向8.(多选)如图8甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是()图8A.在最初的一个周期内，导线在导轨上往复运动B.在最初的一个周期内，导线一直向左运动C.在最初的半个周期内，导线的加速度先增大后减小D.在最初的半个周期内，导线的速度先增大后减小9.(多选)电磁轨道炮工作原理如图9所示.待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触.电流I从一条轨道流入，通过导电弹体后从另一条轨道流回.轨道电流可在弹体处形成垂直于轨道面...
