单相交流调压电路Matlab仿真

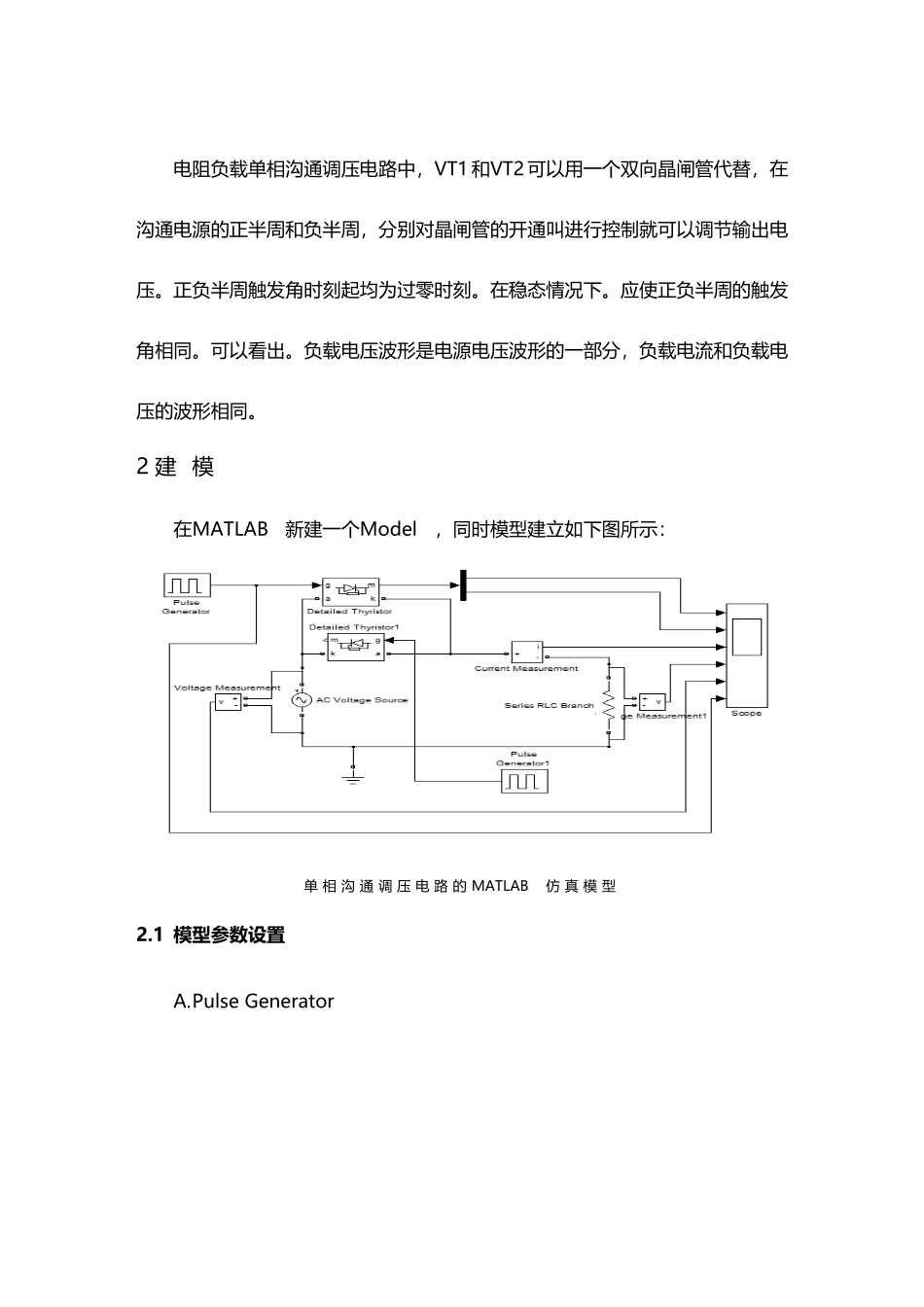

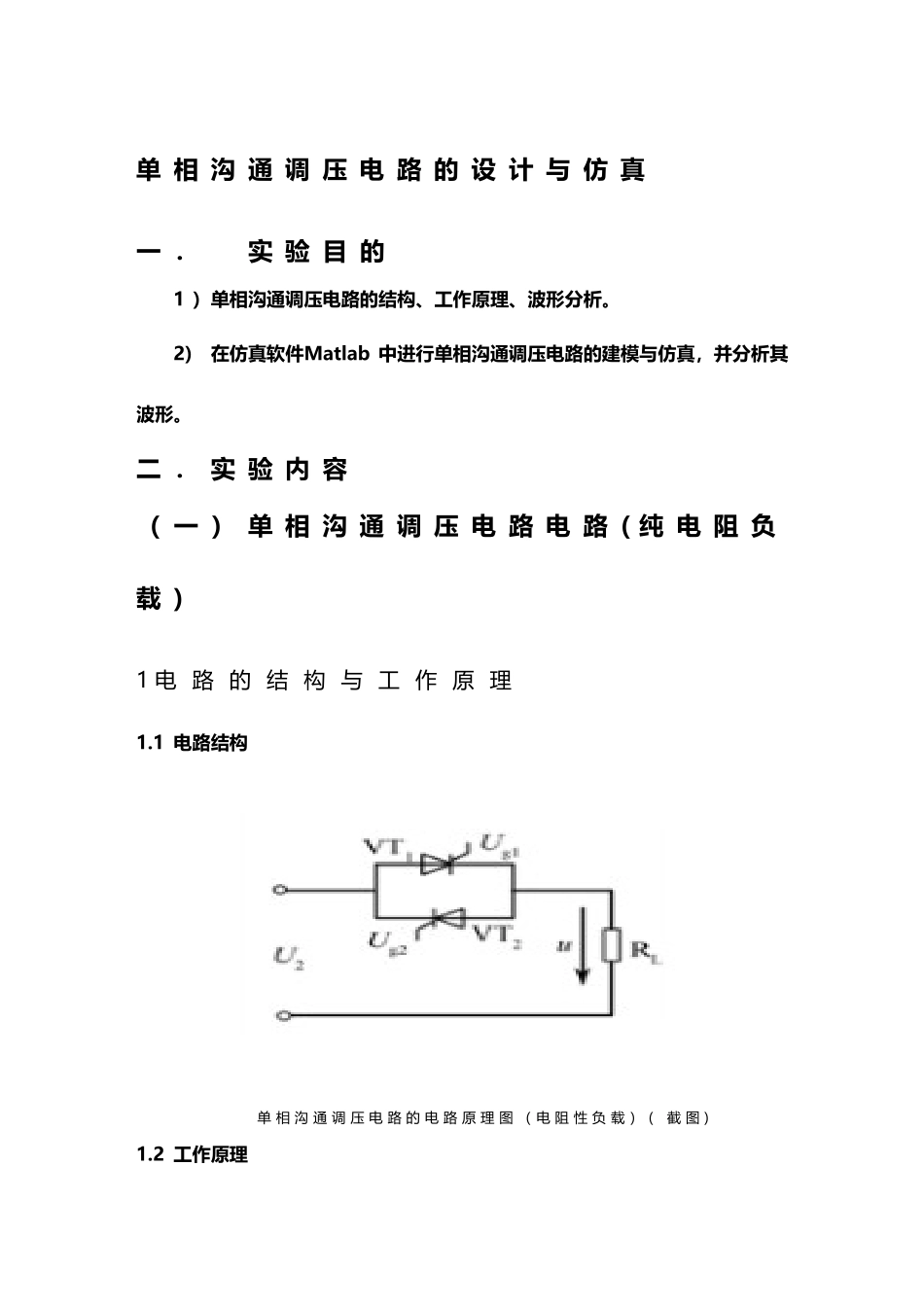

单相沟通调压电路 Matlab仿真(7 页)Good is good, but better carries it.精益求精，善益求善。单 相 沟 通 调 压 电 路 的 设 计 与 仿 真一 ．实 验 目 的1 ）单相沟通调压电路的结构、工作原理、波形分析。2) 在仿真软件Matlab 中进行单相沟通调压电路的建模与仿真，并分析其波形。二 ． 实 验 内 容（ 一 ） 单 相 沟 通 调 压 电 路 电 路 ( 纯 电 阻 负载 )1 电 路 的 结 构 与 工 作 原 理1.1 电路结构 单 相 沟 通 调 压 电 路 的 电 路 原 理 图 （ 电 阻 性 负 载 ） (截 图 )1.2 工作原理电阻负载单相沟通调压电路中，VT1 和VT2 可以用一个双向晶闸管代替，在沟通电源的正半周和负半周，分别对晶闸管的开通叫进行控制就可以调节输出电压。正负半周触发角时刻起均为过零时刻。在稳态情况下。应使正负半周的触发角相同。可以看出。负载电压波形是电源电压波形的一部分，负载电流和负载电压的波形相同。2 建 模在MATLAB新建一个Model，同时模型建立如下图所示：单 相 沟 通 调 压 电 路 的 MATLAB仿 真 模 型2.1 模型参数设置A.Pulse GeneratorB.Pulse Generator 1C.示波器参数第一个波形为晶闸管电流的波形，第二个波形为晶闸管电压的波形，第三个波形为负载电流的波形，第四个波形为负载电压的波形，第五个波形为电源电压的波形，第六个波形为触发脉冲的波形。3 仿 真 结 果 与 分 析a. 触发角α=0° ，MATLAB 仿真波形如下： α=0°单 相 沟 通 调 压 电 路 仿 真 结 果 (截 图 )b. 触发角α=60°，MATLAB 仿真波形如下： α=60° 单 相 沟 通 调 压 电 路 仿 真 结 果 (截 图 )c. 触发角α=120° ，MATLAB 仿真波形如下：α=120° 单 相 沟 通 调 压 电 路 仿 真 结 果 (截 图 )4 小 结通过设计可以总结出，ɑ 的移相范围为0≤ɑ≤π 。ɑ=0时，相当于晶闸管一直导通，输出电压为最大值，U 。=U1。随着ɑ 的增大，U 。逐渐减小。知道ɑ=π时，U 。=0 。此外，ɑ=0时，功率因数=1 ，随着ɑ 的增大，输入电流滞后于电压且发生畸变，也逐渐降低。 （ 二 ） 单 相 沟 通 调 压 电 路 ( 阻 感 负 载 )1 电 路 的 结 构 与 工 作 原 理1.1 电路结构 单 相 沟 通 调 压 电 路 的 电 路 原 理 图 （ 阻 ...
