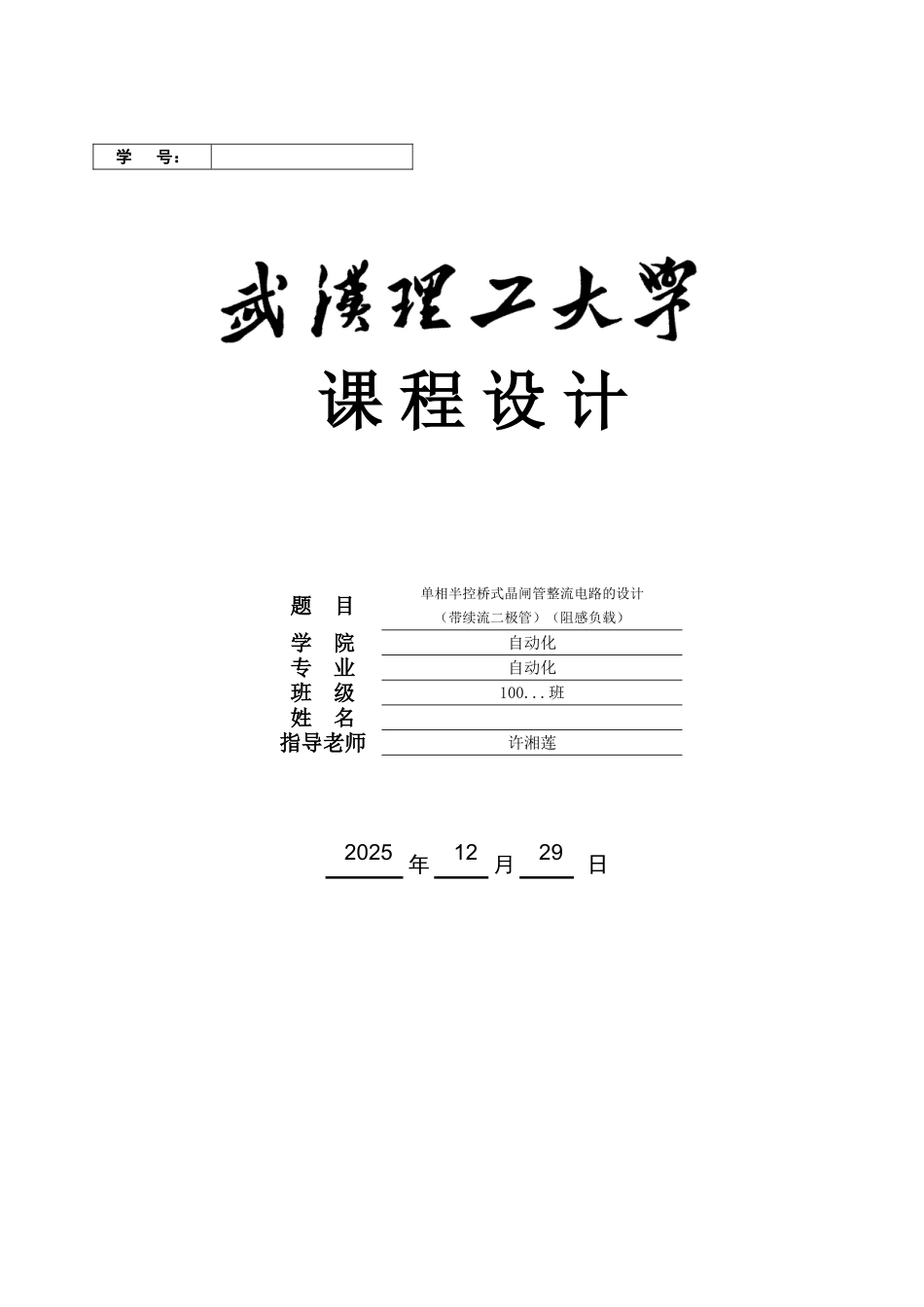

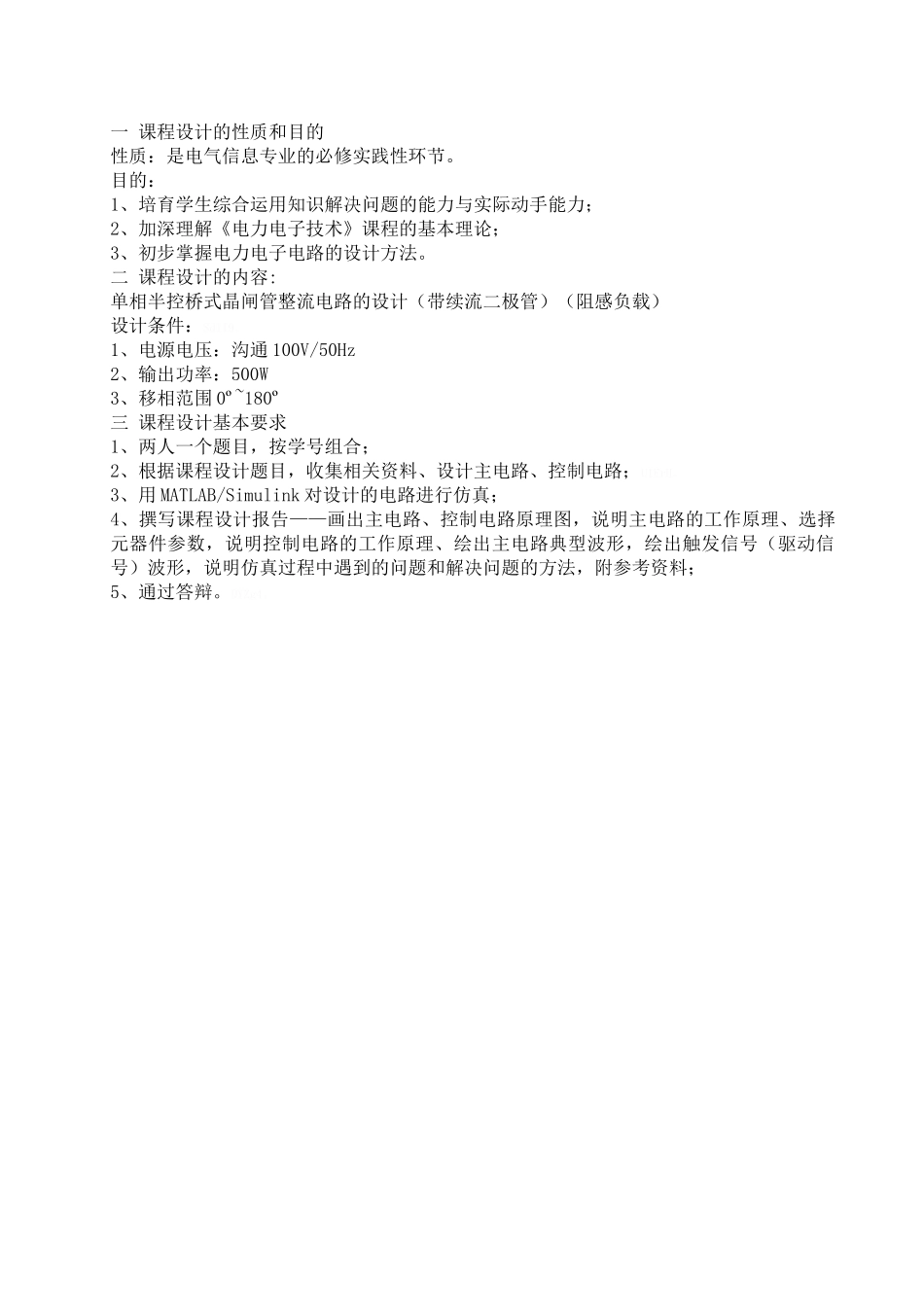

学 号： 课 程 设 计题 目单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载）学 院自动化专 业自动化班 级100...班姓 名指导老师许湘莲2025 年12 月29日一 课程设计的性质和目的性质：是电气信息专业的必修实践性环节。目的：1、培育学生综合运用知识解决问题的能力与实际动手能力；2、加深理解《电力电子技术》课程的基本理论；3、初步掌握电力电子电路的设计方法。二 课程设计的内容:单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载） 设计条件：SdIT9。1、电源电压：沟通 100V/50Hz2、输出功率：500W3、移相范围 0º~180º三 课程设计基本要求1、两人一个题目，按学号组合；2、根据课程设计题目，收集相关资料、设计主电路、控制电路；UIErH。3、用 MATLAB/Simulink 对设计的电路进行仿真；4、撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理、选择元器件参数，说明控制电路的工作原理、绘出主电路典型波形，绘出触发信号（驱动信号）波形，说明仿真过程中遇到的问题和解决问题的方法，附参考资料；5、通过答辩。DYZg4。摘 要电力电子技术课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。本次课程设计要完成单相桥式半控整流电路的设计，对电阻负载供电，并使输出电压在 0到 180 伏之间连续可调，由于是半控电路，因此会用到晶闸管与电力二极管。此外，还要用 MATLAB 对设计的电路进行建模并仿真，得到电压与电流波形，对结果进行分析。6orMg。关键词：半控 整流 晶闸管目录1 设计的基本要求....................................................................................................................................11wx9y。1.1 设计的主要参数及要求：.........................................................................................................1TsF6k。1.2 设计的主要功能........................................................................................................................1ovHQA。2 总体系统.........................................................................................................................................2d7QqV。2.1 主电路结构及其工作原理..............................................................................................
