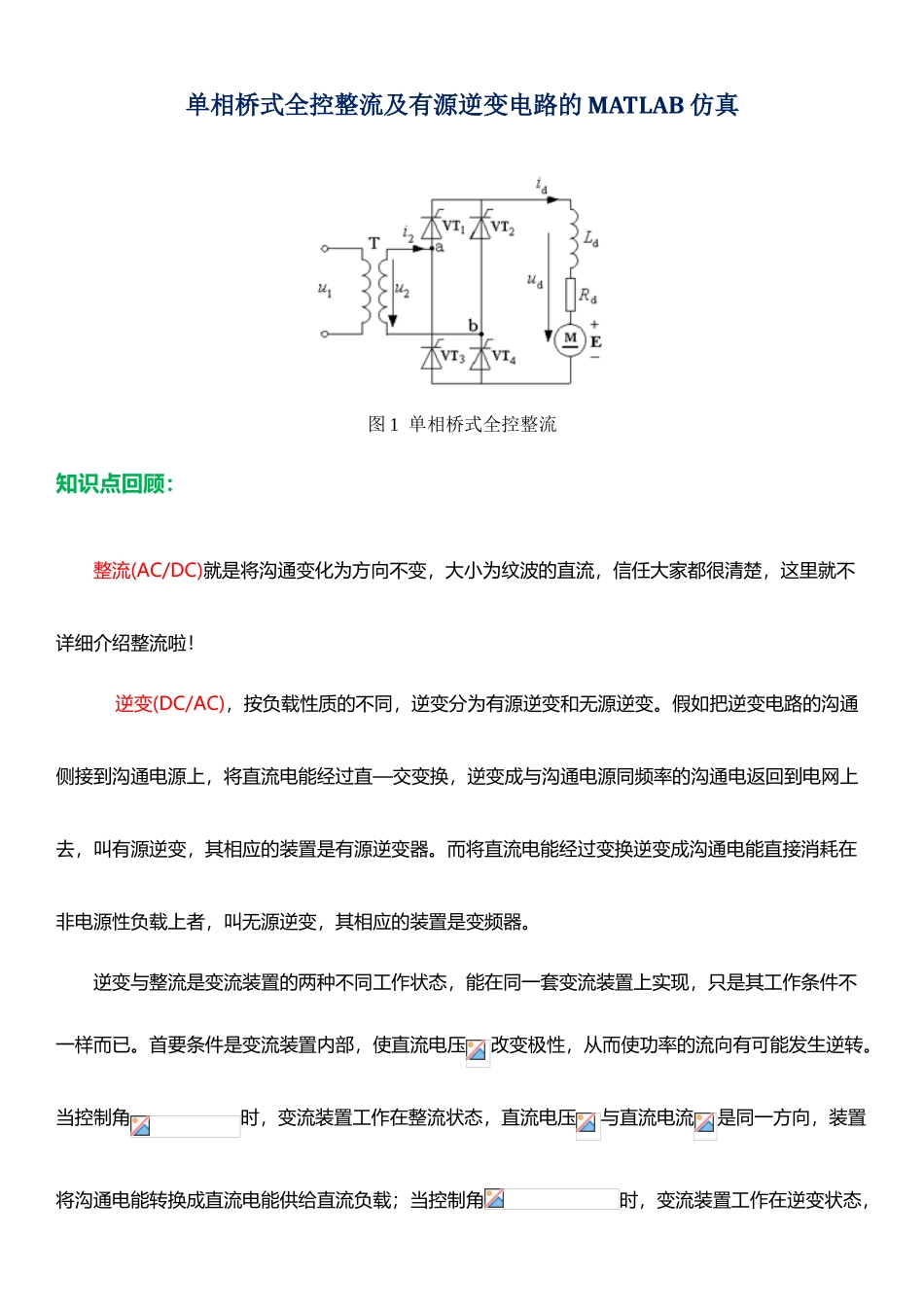

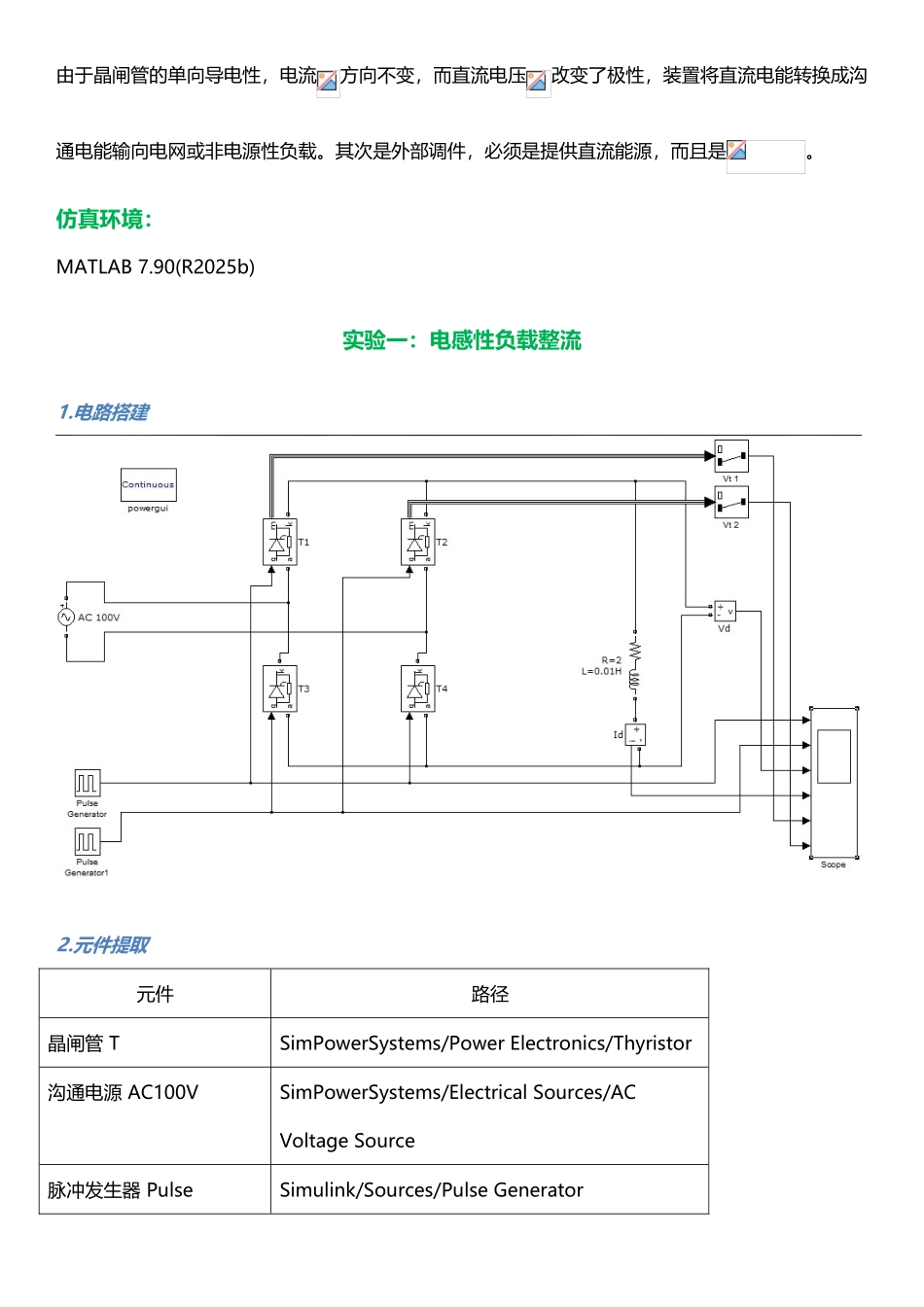

单相桥式全控整流及有源逆变电路的MATLAB 仿真(9 页)Good is good, but better carries it.精益求精，善益求善。单相桥式全控整流及有源逆变电路的 MATLAB 仿真图 1 单相桥式全控整流知识点回顾：整流(AC/DC)就是将沟通变化为方向不变，大小为纹波的直流，信任大家都很清楚，这里就不详细介绍整流啦！ 逆变(DC/AC)，按负载性质的不同，逆变分为有源逆变和无源逆变。假如把逆变电路的沟通侧接到沟通电源上，将直流电能经过直—交变换，逆变成与沟通电源同频率的沟通电返回到电网上去，叫有源逆变，其相应的装置是有源逆变器。而将直流电能经过变换逆变成沟通电能直接消耗在非电源性负载上者，叫无源逆变，其相应的装置是变频器。逆变与整流是变流装置的两种不同工作状态，能在同一套变流装置上实现，只是其工作条件不一样而已。首要条件是变流装置内部，使直流电压改变极性，从而使功率的流向有可能发生逆转。当控制角时，变流装置工作在整流状态，直流电压与直流电流是同一方向，装置将沟通电能转换成直流电能供给直流负载；当控制角时，变流装置工作在逆变状态，由于晶闸管的单向导电性，电流方向不变，而直流电压改变了极性，装置将直流电能转换成沟通电能输向电网或非电源性负载。其次是外部调件，必须是提供直流能源，而且是。仿真环境：MATLAB 7.90(R2025b)实验一：电感性负载整流1.电路搭建2.元件提取元件路径晶闸管 TSimPowerSystems/Power Electronics/Thyristor沟通电源 AC100VSimPowerSystems/Electrical Sources/AC Voltage Source脉冲发生器 Pulse Simulink/Sources/Pulse GeneratorGenerator支路 RLCSimPowerSystems/Elements/Series RLC Branch电压测量 VdSimPowerSystems/Measurements/Voltage Measurement电流测量SimPowerSystems/Measurements/Current Measurement示波器 ScopeSimulink/Sinks/Scope选择器 SelectorSimulink/Signal Routing/Selector3.参数设置4 个晶闸管设置如上图，内阻为 0.001 欧，门槛电压值为 0.8V，吸收电阻为 10 欧，吸收电容为4.7e-6。沟通电源模块幅值为 100V，频率为 50Hz。电感为 10e-3，电阻为 2。2 个选择器都是以 1 为基准值的电压形式输出，所以选择[2]，两路输入，一路输出。左边是给 T1 和 T4 脉冲的，右边是给 T2 和 T3 的，幅值为 1.1V，高于晶闸管的门槛 0.8V，周期为0.02s，也就是 50Hz，脉宽为 0.001，延迟分别是 0.00333s 和...
