南瑞继保PCS-996同步相量测量装置运维指引2025

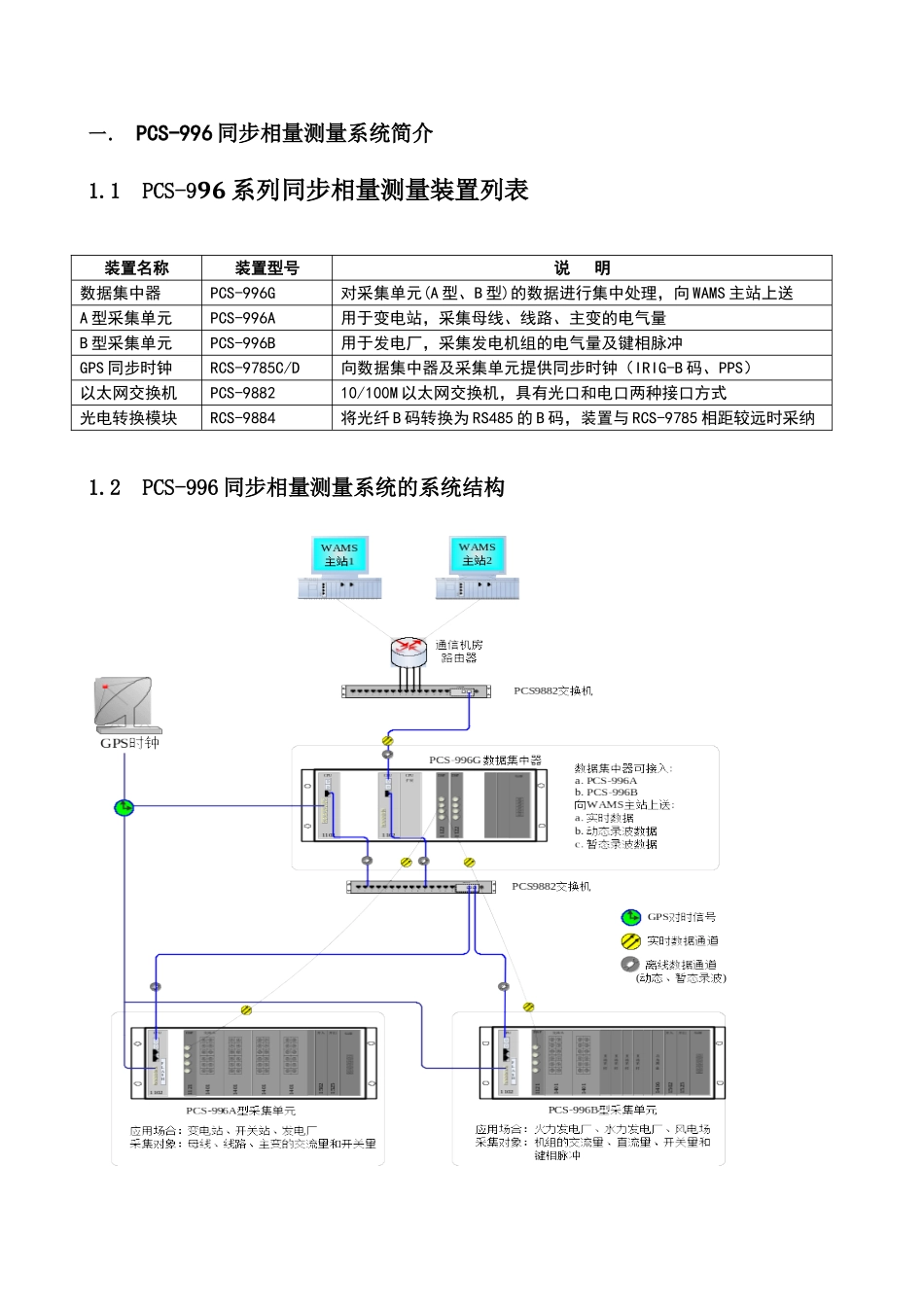

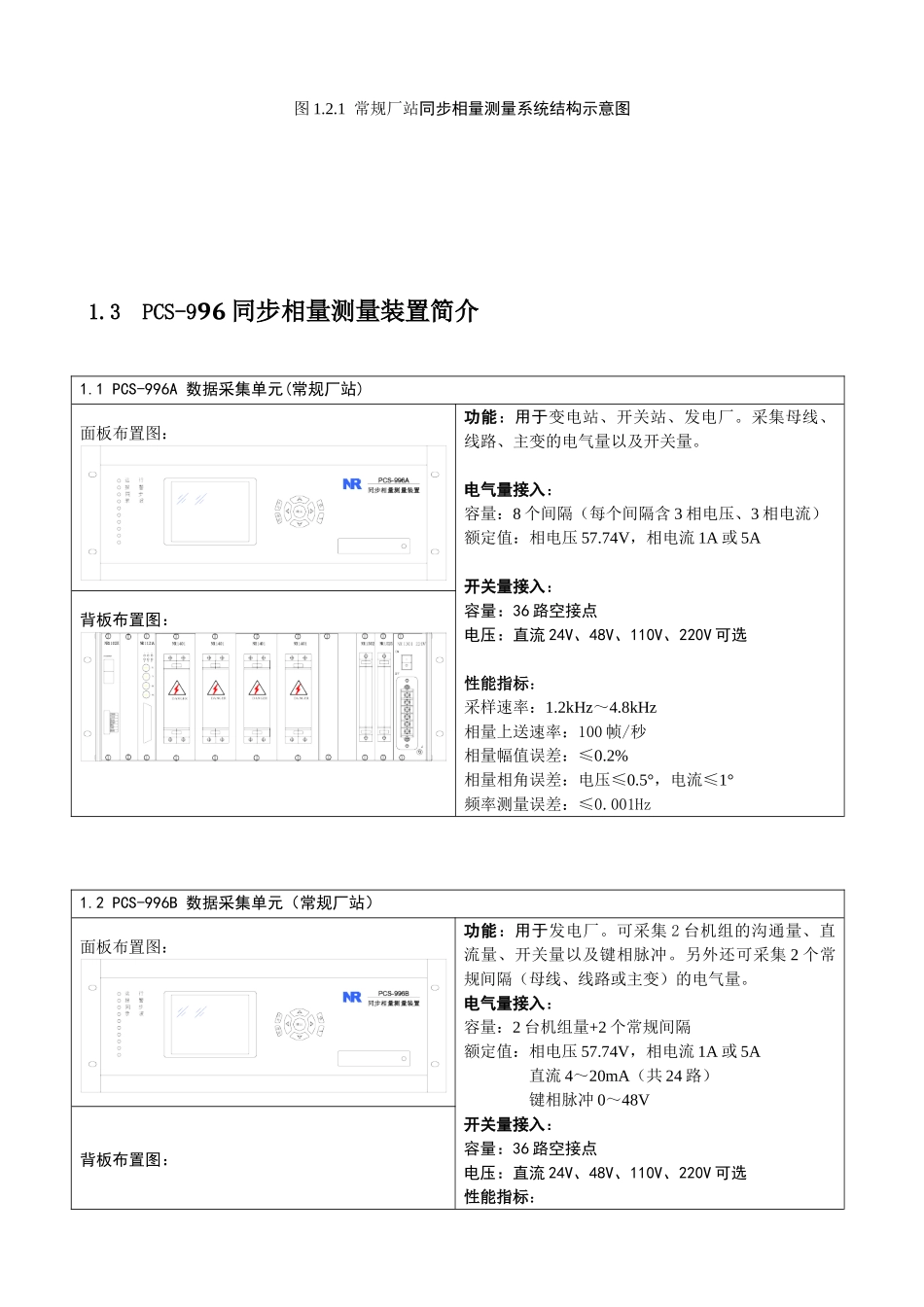

PCS-996 同步相量测量装置运维指引一． PCS-996 同步相量测量系统简介1.1 PCS-996 系列同步相量测量装置列表装置名称装置型号说 明数据集中器PCS-996G对采集单元(A 型、B 型)的数据进行集中处理，向 WAMS 主站上送A 型采集单元PCS-996A用于变电站，采集母线、线路、主变的电气量B 型采集单元PCS-996B用于发电厂，采集发电机组的电气量及键相脉冲GPS 同步时钟RCS-9785C/D向数据集中器及采集单元提供同步时钟（IRIG-B 码、PPS）以太网交换机PCS-988210/100M 以太网交换机，具有光口和电口两种接口方式光电转换模块RCS-9884将光纤 B 码转换为 RS485 的 B 码，装置与 RCS-9785 相距较远时采纳1.2 PCS-996 同步相量测量系统的系统结构图 1.2.1 常规厂站同步相量测量系统结构示意图1.3 PCS-996 同步相量测量装置简介1.1 PCS-996A 数据采集单元(常规厂站)面板布置图：功能：用于变电站、开关站、发电厂。采集母线、线路、主变的电气量以及开关量。电气量接入：容量：8 个间隔（每个间隔含 3 相电压、3 相电流）额定值：相电压 57.74V，相电流 1A 或 5A开关量接入：容量：36 路空接点电压：直流 24V、48V、110V、220V 可选性能指标：采样速率：1.2kHz～4.8kHz相量上送速率：100 帧/秒相量幅值误差：≤0.2%相量相角误差：电压≤0.5°，电流≤1°频率测量误差：≤0.001Hz背板布置图：1.2 PCS-996B 数据采集单元（常规厂站）面板布置图：功能：用于发电厂。可采集 2 台机组的沟通量、直流量、开关量以及键相脉冲。另外还可采集 2 个常规间隔（母线、线路或主变）的电气量。电气量接入：容量：2 台机组量+2 个常规间隔额定值：相电压 57.74V，相电流 1A 或 5A直流 4～20mA（共 24 路）键相脉冲 0～48V开关量接入：容量：36 路空接点电压：直流 24V、48V、110V、220V 可选性能指标：背板布置图：采样速率：1.2kHz～4.8kHz相量上送速率：100 帧/秒相量幅值误差：≤0.2%相角误差：电压≤0.5°，电流≤1°，发电机功角≤1°频率测量误差：≤0.001Hz1.3 PCS-996G PMU 数据集中器（常规站）面板布置图：功能：接收采集单元(PCS-996A/B)输出的数据，进行集中处理，并向 WAMS 主站上送实时数据和离线数据(动态录波数据和暂态录波数据)。标准接入容量（可扩展）：8 台 PCS-996A 或 PCS-996B(总共 64 个间隔，或 16 台机组)网络接口容量（可扩展）：有不少于 4 个网络接口可用于与 WAMS...
