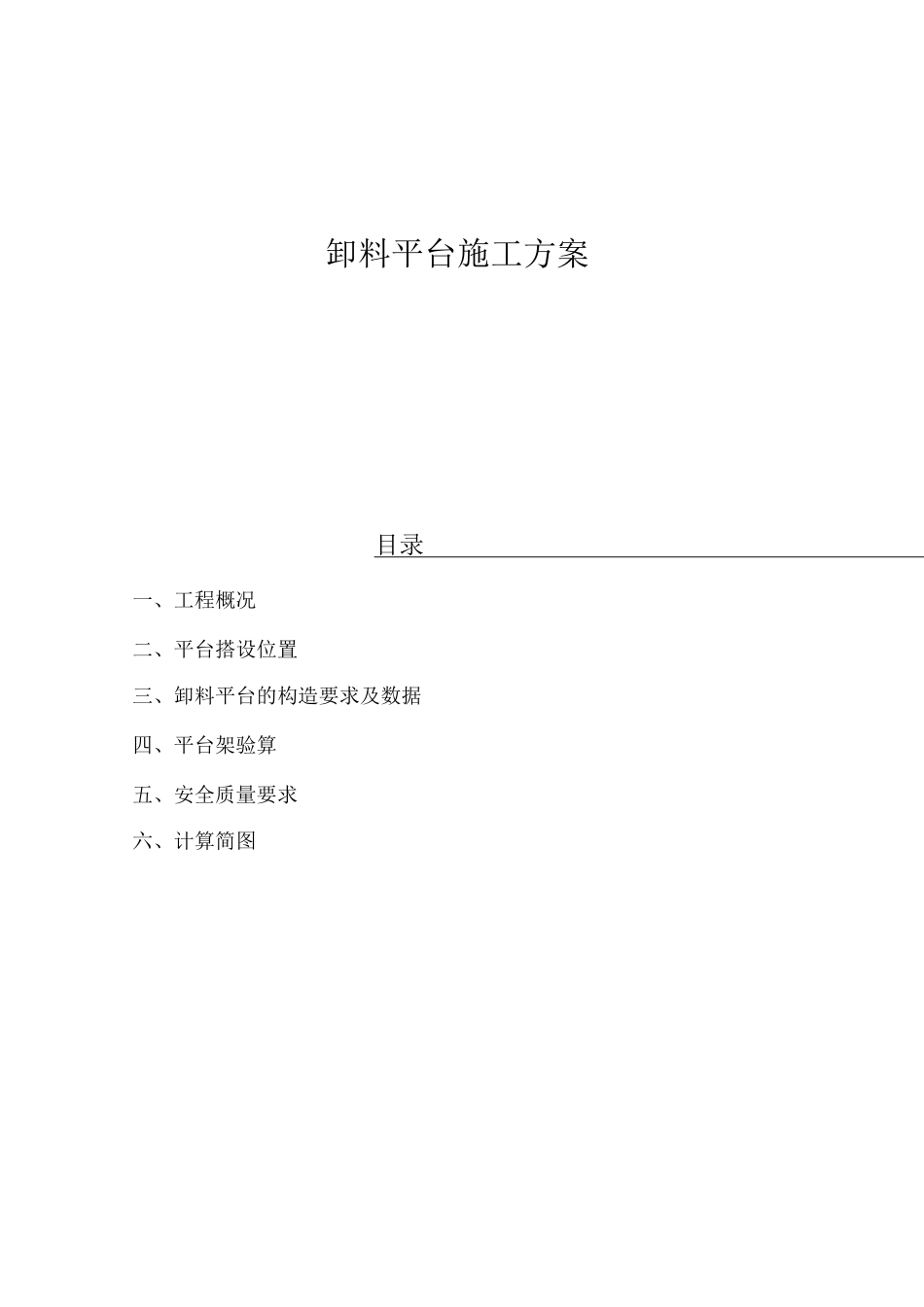

卸料平台施工方案4

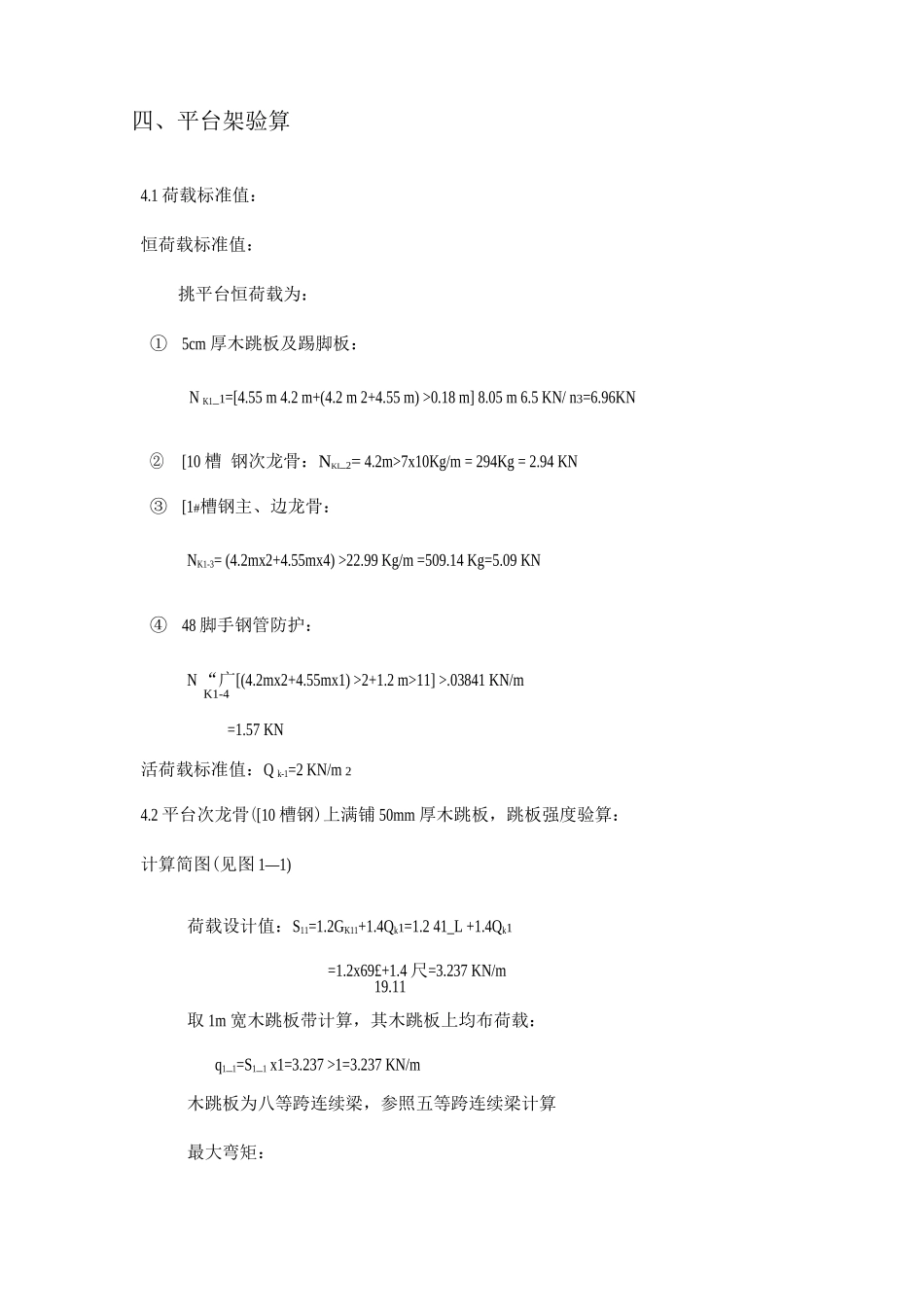

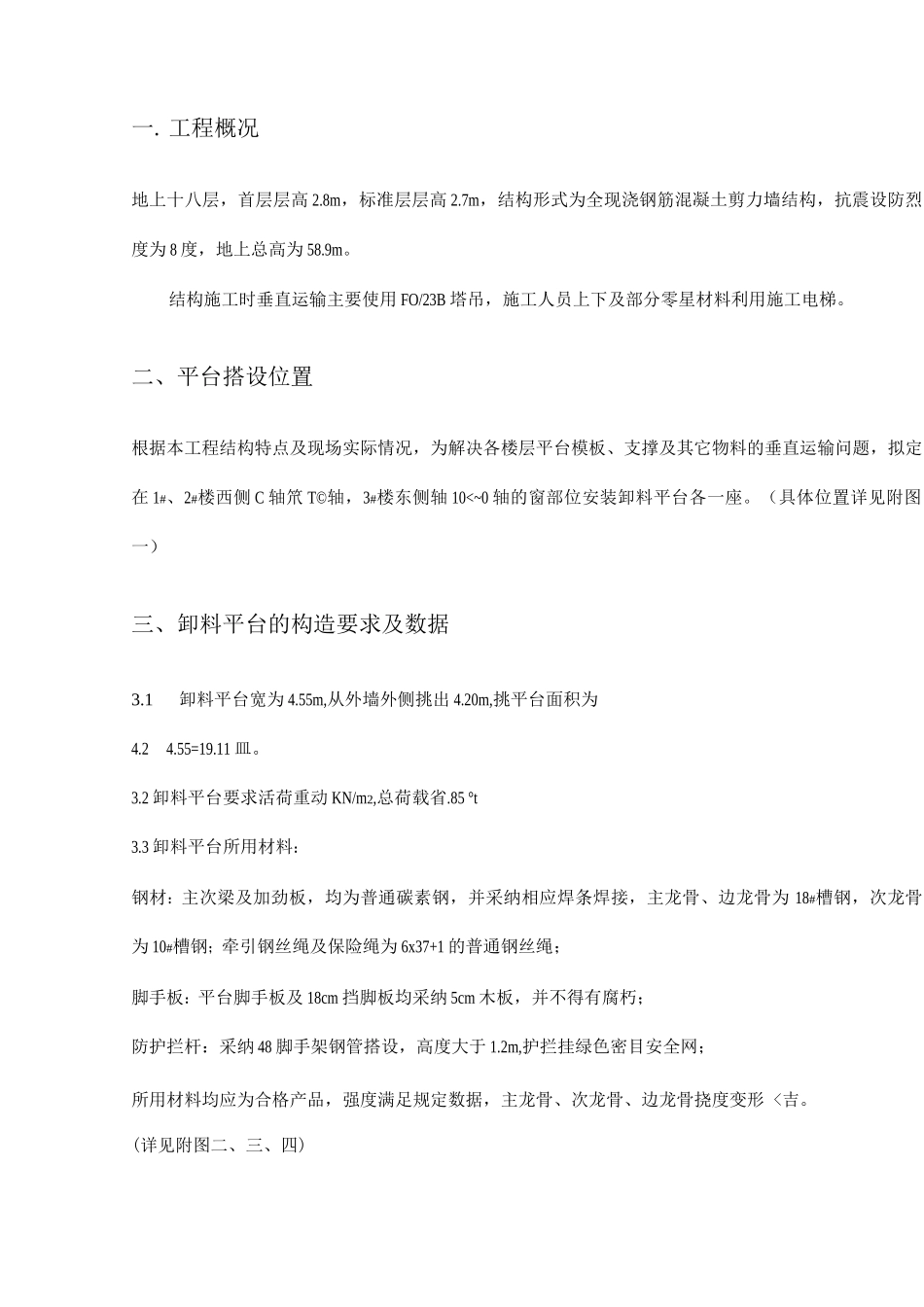

卸料平台施工方案目录一、工程概况二、平台搭设位置三、卸料平台的构造要求及数据四、平台架验算五、安全质量要求六、计算简图一.工程概况地上十八层，首层层高 2.8m，标准层层高 2.7m，结构形式为全现浇钢筋混凝土剪力墙结构，抗震设防烈度为 8 度，地上总高为 58.9m。结构施工时垂直运输主要使用 FO/23B 塔吊，施工人员上下及部分零星材料利用施工电梯。二、平台搭设位置根据本工程结构特点及现场实际情况，为解决各楼层平台模板、支撑及其它物料的垂直运输问题，拟定在 1#、2#楼西侧 C 轴笊 T©轴，3#楼东侧轴 10<~0 轴的窗部位安装卸料平台各一座。（具体位置详见附图一）三、卸料平台的构造要求及数据3.1卸料平台宽为 4.55m,从外墙外侧挑出 4.20m,挑平台面积为4.24.55=19.11 皿。3.2 卸料平台要求活荷重动 KN/m2,总荷载省.85 °t3.3 卸料平台所用材料：钢材：主次梁及加劲板，均为普通碳素钢，并采纳相应焊条焊接，主龙骨、边龙骨为 18#槽钢，次龙骨为 10#槽钢；牵引钢丝绳及保险绳为 6x37+1 的普通钢丝绳；脚手板：平台脚手板及 18cm 挡脚板均采纳 5cm 木板，并不得有腐朽；防护拦杆：采纳 48 脚手架钢管搭设，高度大于 1.2m,护拦挂绿色密目安全网；所用材料均应为合格产品，强度满足规定数据，主龙骨、次龙骨、边龙骨挠度变形 <吉。(详见附图二、三、四)四、平台架验算4.1 荷载标准值：恒荷载标准值：挑平台恒荷载为：①5cm 厚木跳板及踢脚板：N K1_1=[4.55 m 4.2 m+(4.2 m 2+4.55 m) >0.18 m] 8.05 m 6.5 KN/ n3=6.96KN②[10 槽 钢次龙骨：NKI_2= 4.2m>7x10Kg/m = 294Kg = 2.94 KN③[1#槽钢主、边龙骨：NK1-3= (4.2mx2+4.55mx4) >22.99 Kg/m =509.14 Kg=5.09 KN④48 脚手钢管防护：N “广[(4.2mx2+4.55mx1) >2+1.2 m>11] >.03841 KN/mK1-4=1.57 KN活荷载标准值：Q k-1=2 KN/m 24.2 平台次龙骨([10 槽钢)上满铺 50mm 厚木跳板，跳板强度验算：计算简图(见图 1—1)荷载设计值：S11=1.2GK11+1.4Qk1=1.2 41_L +1.4Qk1=1.2x69£+1.4 尺=3.237 KN/m19.11取 1m 宽木跳板带计算，其木跳板上均布荷载：q1_1=S1_1 x1=3.237 >1=3.237 KN/m木跳板为八等跨连续梁，参照五等跨连续梁计算最大弯矩：M 1_1=0.105q1_1L2 1=0.105>3.237 0.625! = 0.133 KN.m最大剪力:V 1=0.606 如 L1_1=0.606 >3.237 0.625 = 1.225 KNbh210 502跳板抵抗矩：W『厂―^ ...
