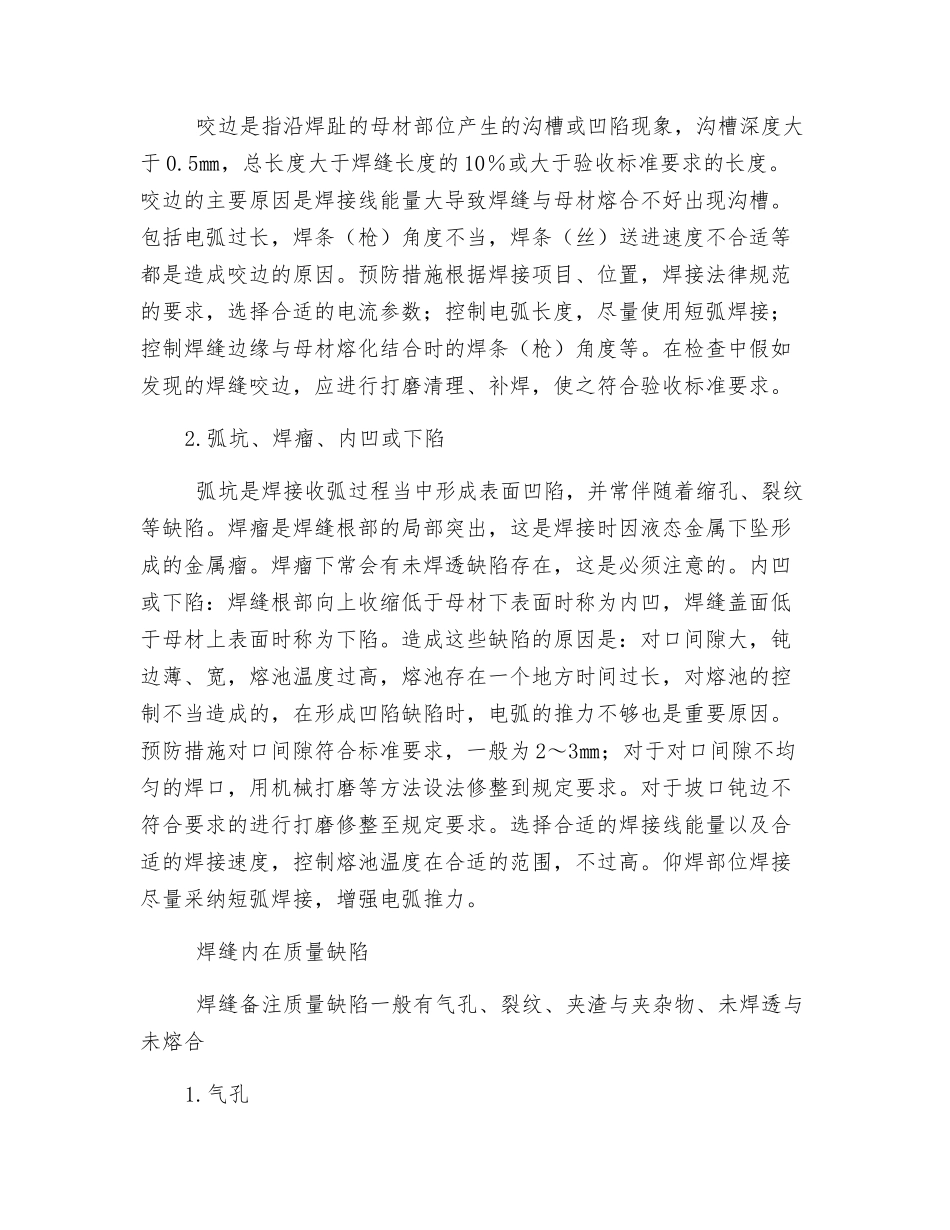

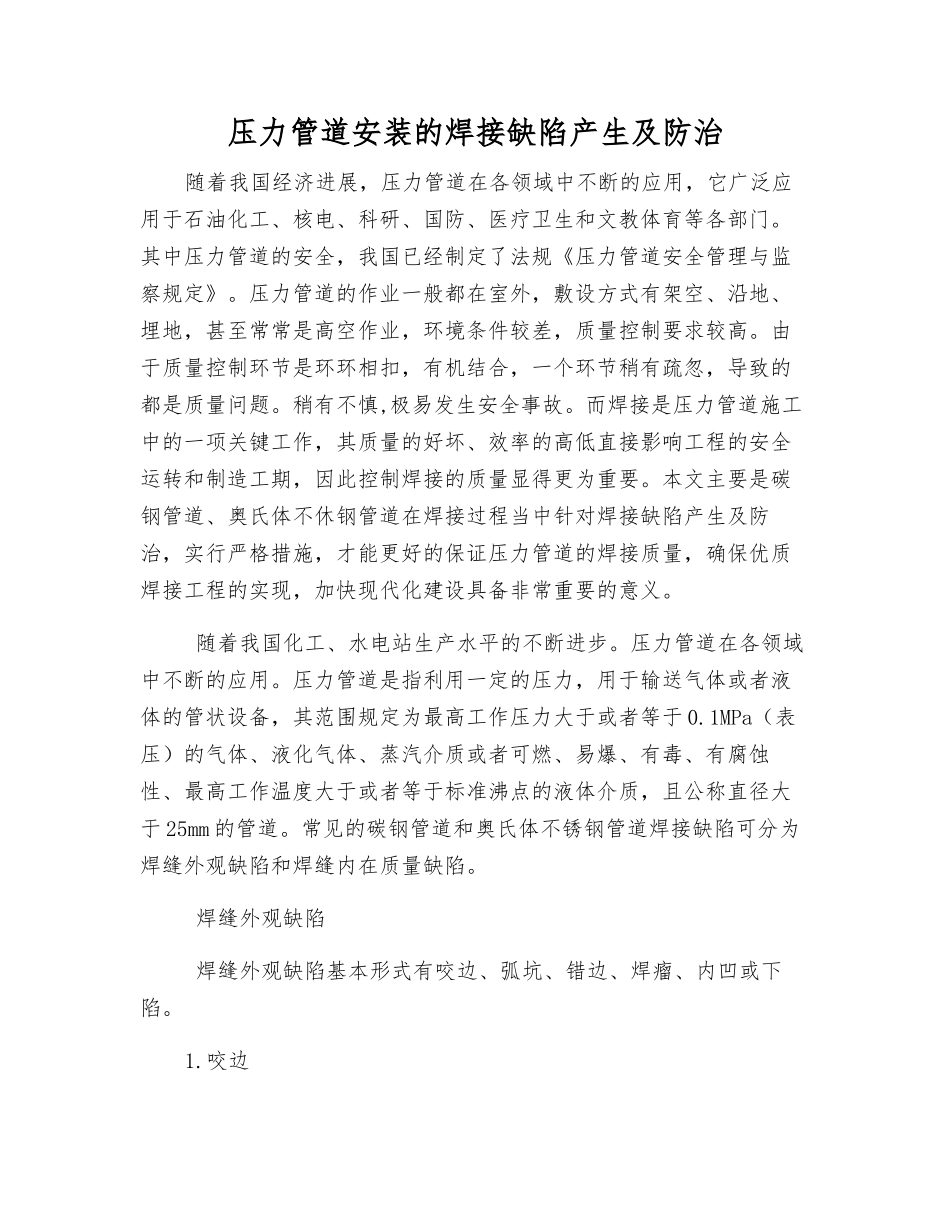

压力管道安装的焊接缺陷产生及防治随着我国经济进展，压力管道在各领域中不断的应用，它广泛应用于石油化工、核电、科研、国防、医疗卫生和文教体育等各部门。其中压力管道的安全，我国已经制定了法规《压力管道安全管理与监察规定》。压力管道的作业一般都在室外，敷设方式有架空、沿地、埋地，甚至常常是高空作业，环境条件较差，质量控制要求较高。由于质量控制环节是环环相扣，有机结合，一个环节稍有疏忽，导致的都是质量问题。稍有不慎,极易发生安全事故。而焊接是压力管道施工中的一项关键工作，其质量的好坏、效率的高低直接影响工程的安全运转和制造工期，因此控制焊接的质量显得更为重要。本文主要是碳钢管道、奥氏体不休钢管道在焊接过程当中针对焊接缺陷产生及防治，实行严格措施，才能更好的保证压力管道的焊接质量，确保优质焊接工程的实现，加快现代化建设具备非常重要的意义。 随着我国化工、水电站生产水平的不断进步。压力管道在各领域中不断的应用。压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于 0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度大于或者等于标准沸点的液体介质，且公称直径大于 25mm 的管道。常见的碳钢管道和奥氏体不锈钢管道焊接缺陷可分为焊缝外观缺陷和焊缝内在质量缺陷。 焊缝外观缺陷 焊缝外观缺陷基本形式有咬边、弧坑、错边、焊瘤、内凹或下陷。1.咬边 咬边是指沿焊趾的母材部位产生的沟槽或凹陷现象，沟槽深度大于 0.5㎜，总长度大于焊缝长度的 10％或大于验收标准要求的长度。咬边的主要原因是焊接线能量大导致焊缝与母材熔合不好出现沟槽。包括电弧过长，焊条（枪）角度不当，焊条（丝）送进速度不合适等都是造成咬边的原因。预防措施根据焊接项目、位置，焊接法律规范的要求，选择合适的电流参数；控制电弧长度，尽量使用短弧焊接；控制焊缝边缘与母材熔化结合时的焊条（枪）角度等。在检查中假如发现的焊缝咬边，应进行打磨清理、补焊，使之符合验收标准要求。2.弧坑、焊瘤、内凹或下陷 弧坑是焊接收弧过程当中形成表面凹陷，并常伴随着缩孔、裂纹等缺陷。焊瘤是焊缝根部的局部突出，这是焊接时因液态金属下坠形成的金属瘤。焊瘤下常会有未焊透缺陷存在，这是必须注意的。内凹或下陷：焊缝根部向上收缩低于母材下表面时称为内凹，焊缝盖面低于母材上表面时称为下陷。造成这些缺陷的原因...
