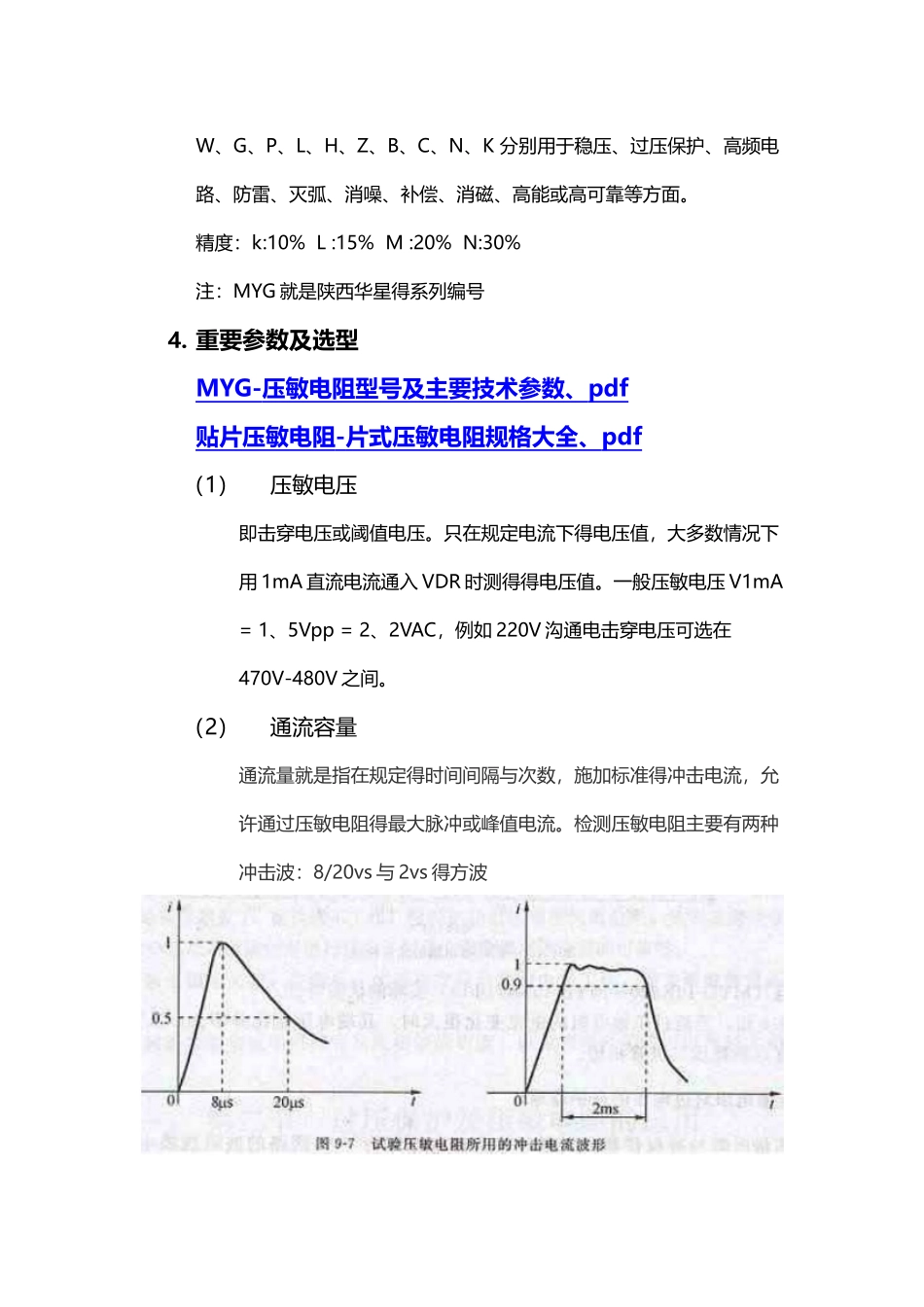

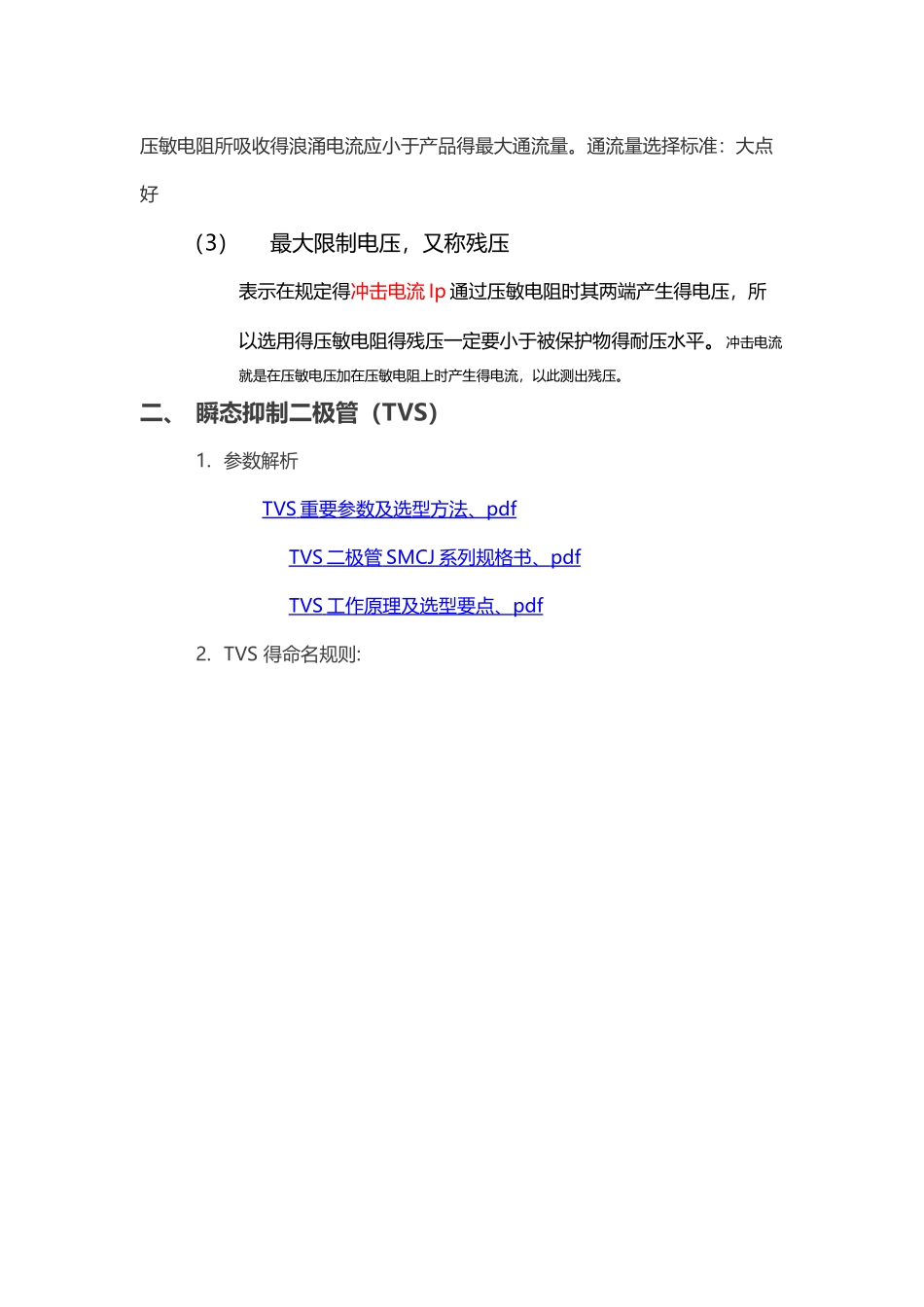

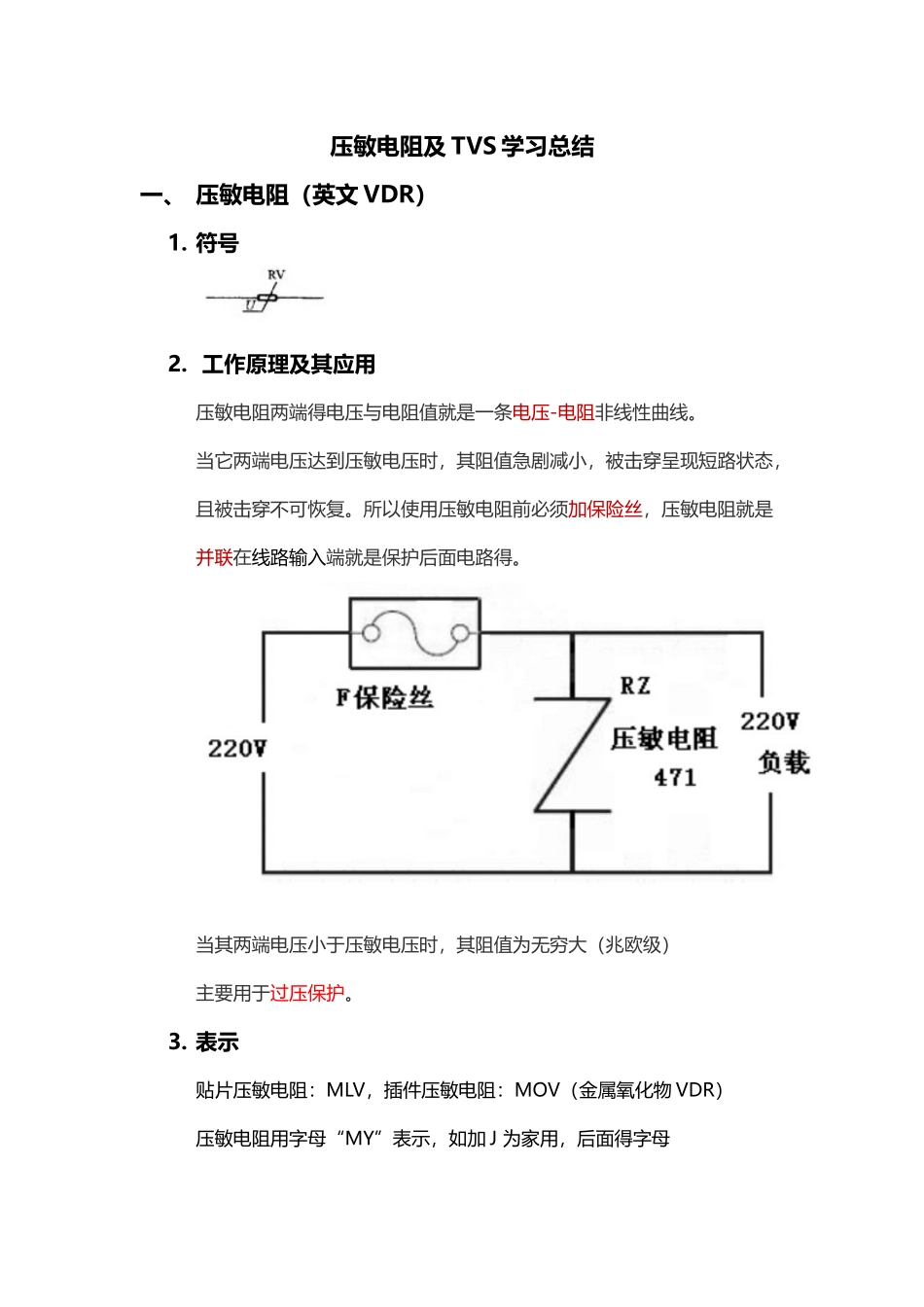

压敏电阻及 TVS 学习总结一、 压敏电阻（英文 VDR）1. 符号2. 工作原理及其应用压敏电阻两端得电压与电阻值就是一条电压-电阻非线性曲线。当它两端电压达到压敏电压时，其阻值急剧减小，被击穿呈现短路状态，且被击穿不可恢复。所以使用压敏电阻前必须加保险丝，压敏电阻就是并联在线路输入端就是保护后面电路得。当其两端电压小于压敏电压时，其阻值为无穷大（兆欧级）主要用于过压保护。3. 表示贴片压敏电阻：MLV，插件压敏电阻：MOV（金属氧化物 VDR）压敏电阻用字母“MY”表示，如加 J 为家用，后面得字母W、G、P、L、H、Z、B、C、N、K 分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。精度：k:10% L :15% M :20% N:30%注：MYG 就是陕西华星得系列编号4. 重要参数及选型MYG- 压敏电阻型号及主要技术参数、 pdf 贴片压敏电阻 - 片式压敏电阻规格大全、 pdf （1）压敏电压即击穿电压或阈值电压。只在规定电流下得电压值，大多数情况下用 1mA 直流电流通入 VDR 时测得得电压值。一般压敏电压 V1mA = 1、5Vpp = 2、2VAC，例如 220V 沟通电击穿电压可选在470V-480V 之间。（2）通流容量通流量就是指在规定得时间间隔与次数，施加标准得冲击电流，允许通过压敏电阻得最大脉冲或峰值电流。检测压敏电阻主要有两种冲击波：8/20vs 与 2vs 得方波压敏电阻所吸收得浪涌电流应小于产品得最大通流量。通流量选择标准：大点好（3）最大限制电压，又称残压表示在规定得冲击电流 Ip 通过压敏电阻时其两端产生得电压，所以选用得压敏电阻得残压一定要小于被保护物得耐压水平。冲击电流就是在压敏电压加在压敏电阻上时产生得电流，以此测出残压。二、 瞬态抑制二极管（TVS）1. 参数解析 TVS 重要参数及选型方法、 pdf TVS 二极管 SMCJ 系列规格书、 pdf TVS 工作原理及选型要点、 pdf 2. TVS 得命名规则:双向适用于沟通，单向适用于直流电路。
