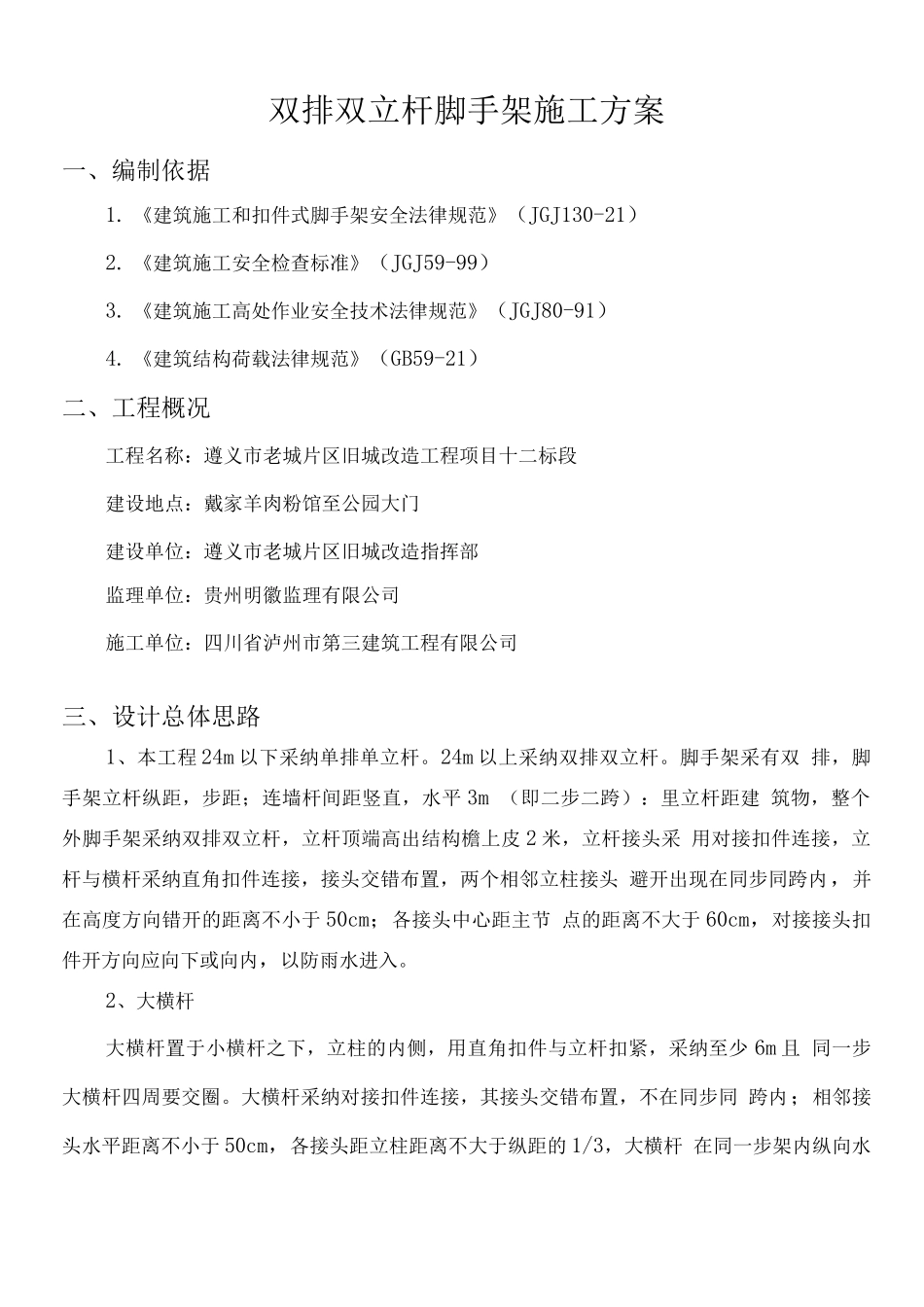

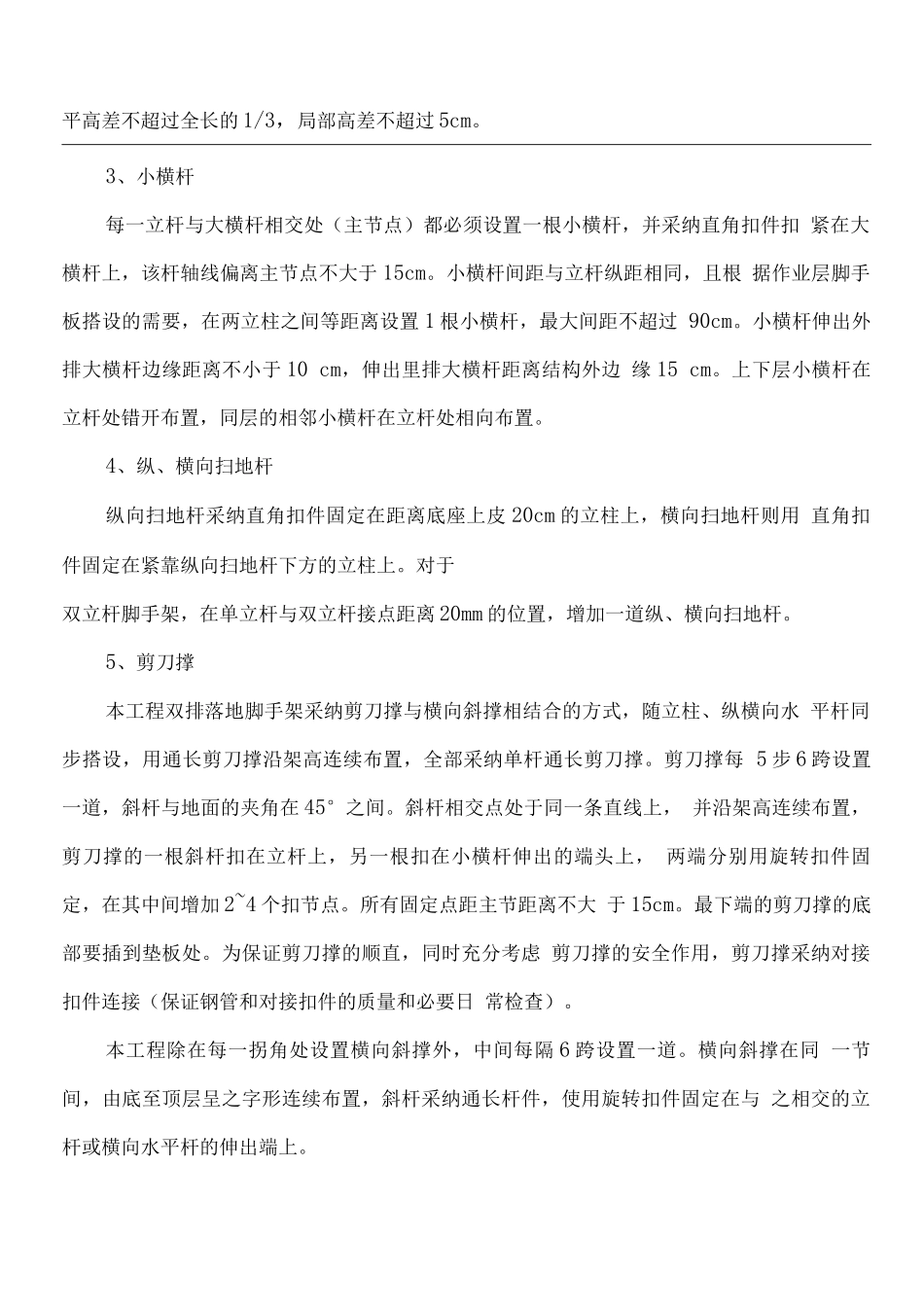

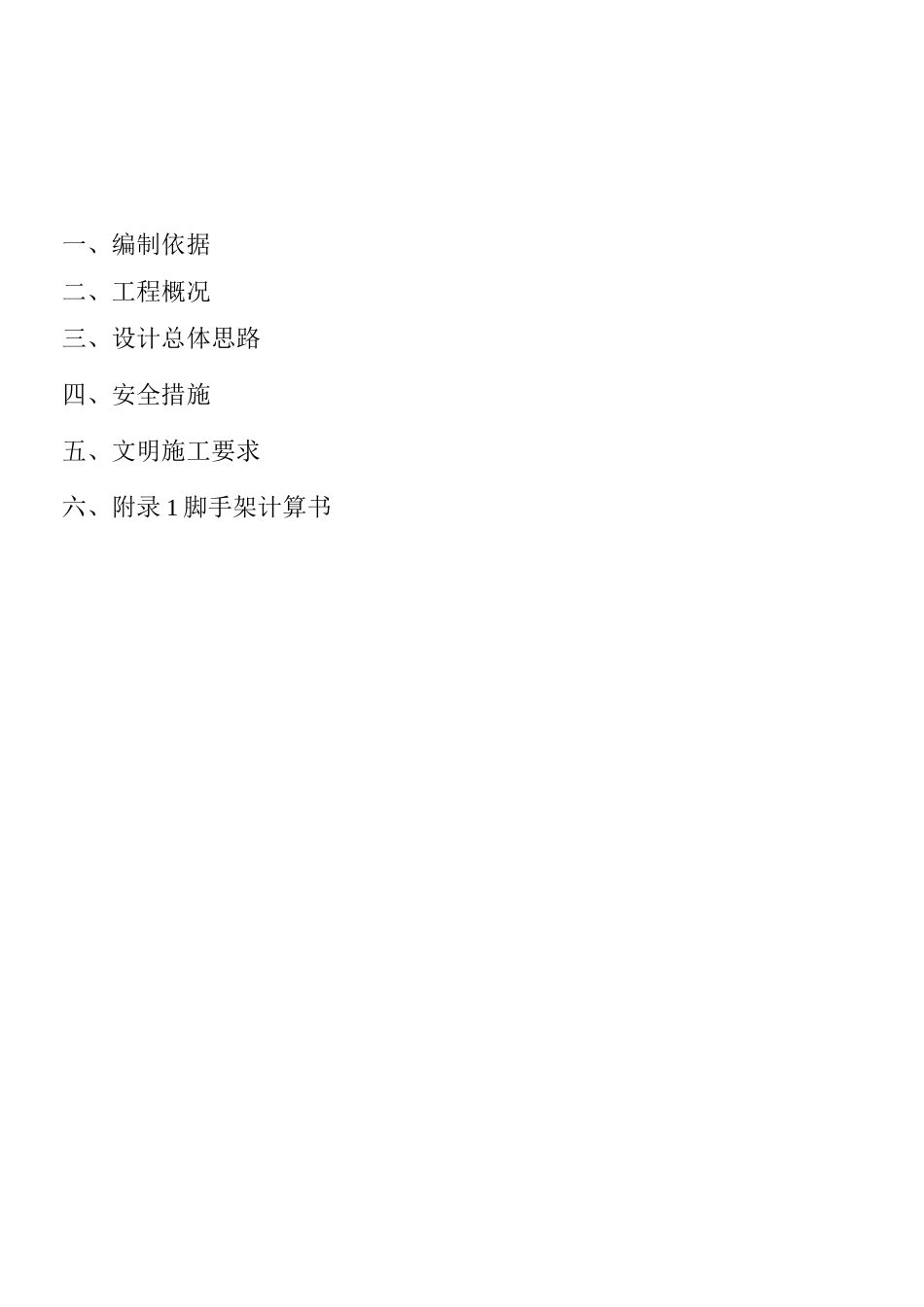

一、编制依据二、工程概况三、设计总体思路四、安全措施五、文明施工要求六、附录 1 脚手架计算书双排双立杆脚手架施工方案一、编制依据1. 《建筑施工和扣件式脚手架安全法律规范》（JGJ130-21）2. 《建筑施工安全检查标准》（JGJ59-99）3. 《建筑施工高处作业安全技术法律规范》（JGJ80-91）4. 《建筑结构荷载法律规范》（GB59-21）二、工程概况工程名称：遵义市老城片区旧城改造工程项目十二标段建设地点：戴家羊肉粉馆至公园大门建设单位：遵义市老城片区旧城改造指挥部监理单位：贵州明徽监理有限公司施工单位：四川省泸州市第三建筑工程有限公司三、设计总体思路1、本工程 24m 以下采纳单排单立杆。24m 以上采纳双排双立杆。脚手架采有双 排，脚手架立杆纵距，步距；连墙杆间距竖直，水平 3m （即二步二跨）：里立杆距建 筑物，整个外脚手架采纳双排双立杆，立杆顶端高出结构檐上皮 2 米，立杆接头采 用对接扣件连接，立杆与横杆采纳直角扣件连接，接头交错布置，两个相邻立柱接头 避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节 点的距离不大于 60cm，对接接头扣件开方向应向下或向内，以防雨水进入。2、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采纳至少 6m 且 同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同 跨内；相邻接头水平距离不小于 50cm，各接头距立柱距离不大于纵距的 1/3，大横杆 在同一步架内纵向水平高差不超过全长的 1/3，局部高差不超过 5cm。3、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采纳直角扣件扣 紧在大横杆上，该杆轴线偏离主节点不大于 15cm。小横杆间距与立杆纵距相同，且根 据作业层脚手板搭设的需要，在两立柱之间等距离设置 1 根小横杆，最大间距不超过 90cm。小横杆伸出外排大横杆边缘距离不小于 10 cm，伸出里排大横杆距离结构外边 缘 15 cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4、纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮 20cm 的立柱上，横向扫地杆则用 直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于双立杆脚手架，在单立杆与双立杆接点距离 20mm 的位置，增加一道纵、横向扫地杆。5、剪刀撑本工程双排落地脚手架采纳剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水 平杆同步搭设，用通长剪...
