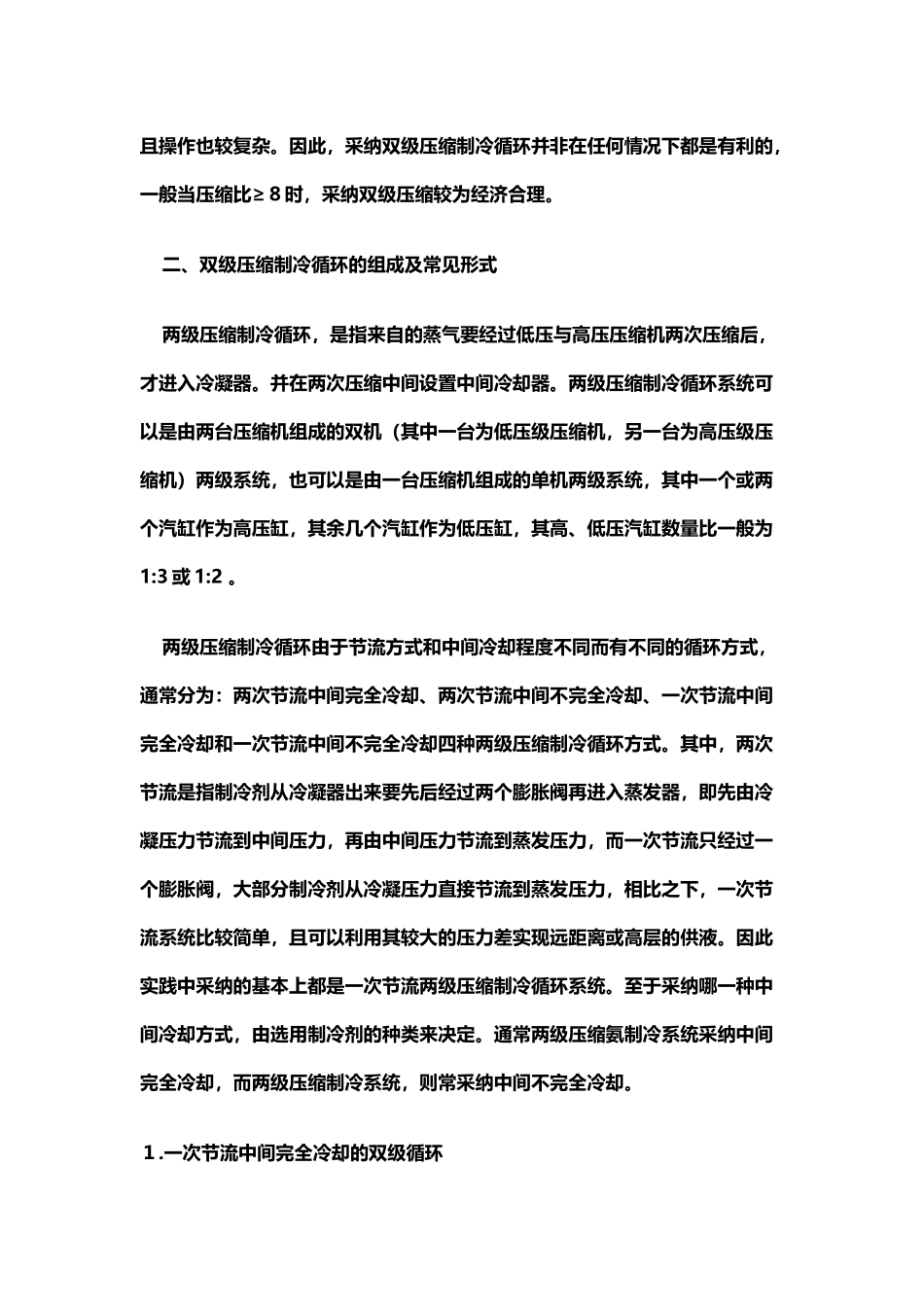

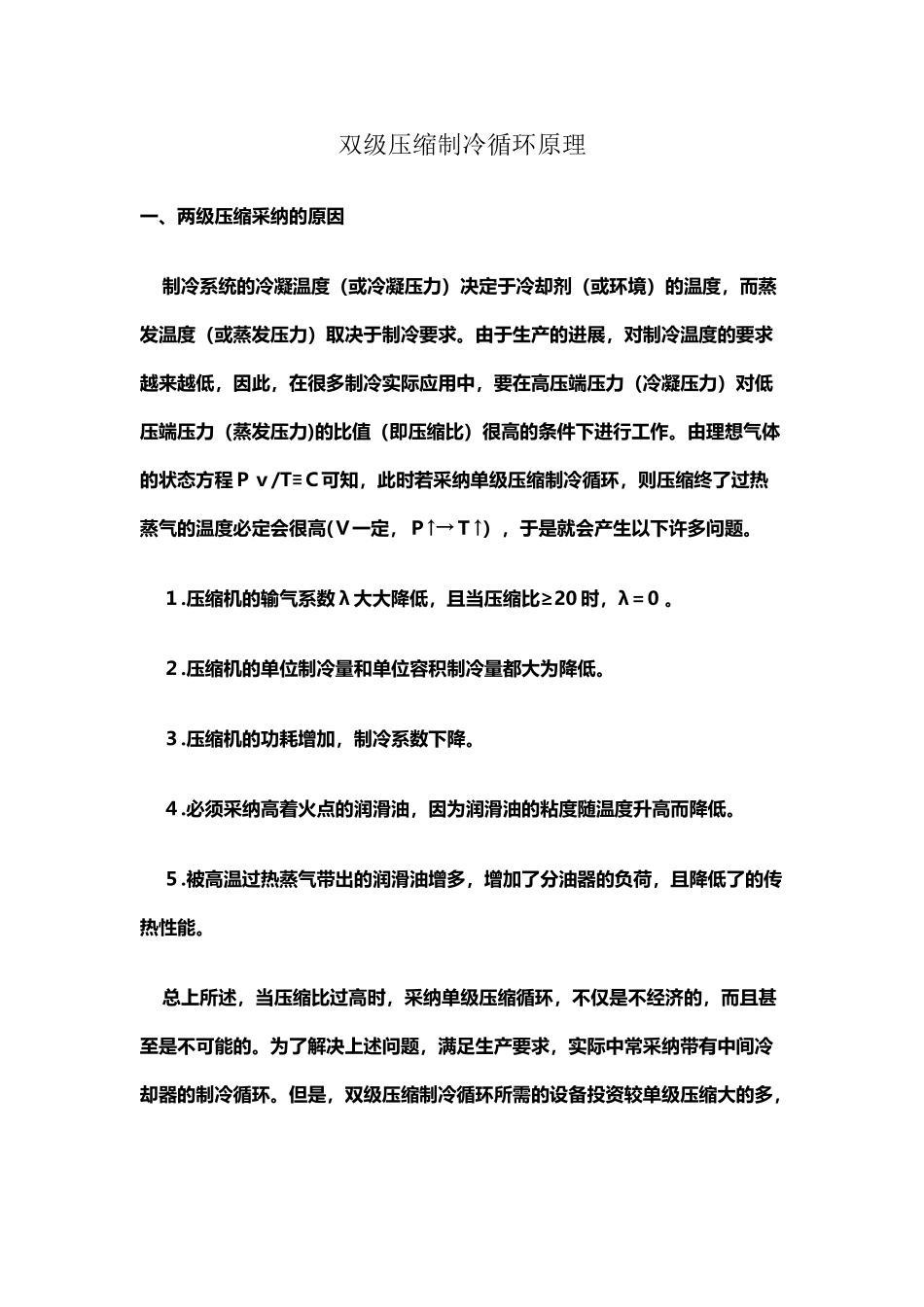

双级压缩制冷循环原理(4页)Good is good, but better carries it.精益求精，善益求善。双级压缩制冷循环原理一、两级压缩采纳的原因 制冷系统的冷凝温度（或冷凝压力）决定于冷却剂（或环境）的温度，而蒸发温度（或蒸发压力）取决于制冷要求。由于生产的进展，对制冷温度的要求越来越低，因此，在很多制冷实际应用中，要在高压端压力（冷凝压力）对低压端压力（蒸发压力)的比值（即压缩比）很高的条件下进行工作。由理想气体的状态方程 P ｖ/T≡Ｃ可知，此时若采纳单级压缩制冷循环，则压缩终了过热蒸气的温度必定会很高(Ｖ一定，Ｐ↑→Ｔ↑），于是就会产生以下许多问题。 １.压缩机的输气系数 λ 大大降低，且当压缩比≥20 时，λ＝0 。 ２.压缩机的单位制冷量和单位容积制冷量都大为降低。 ３.压缩机的功耗增加，制冷系数下降。 ４.必须采纳高着火点的润滑油，因为润滑油的粘度随温度升高而降低。 ５.被高温过热蒸气带出的润滑油增多，增加了分油器的负荷，且降低了的传热性能。 总上所述，当压缩比过高时，采纳单级压缩循环，不仅是不经济的，而且甚至是不可能的。为了解决上述问题，满足生产要求，实际中常采纳带有中间冷却器的制冷循环。但是，双级压缩制冷循环所需的设备投资较单级压缩大的多，且操作也较复杂。因此，采纳双级压缩制冷循环并非在任何情况下都是有利的，一般当压缩比≥８时，采纳双级压缩较为经济合理。 二、双级压缩制冷循环的组成及常见形式 两级压缩制冷循环，是指来自的蒸气要经过低压与高压压缩机两次压缩后，才进入冷凝器。并在两次压缩中间设置中间冷却器。两级压缩制冷循环系统可以是由两台压缩机组成的双机（其中一台为低压级压缩机，另一台为高压级压缩机）两级系统，也可以是由一台压缩机组成的单机两级系统，其中一个或两个汽缸作为高压缸，其余几个汽缸作为低压缸，其高、低压汽缸数量比一般为1:3 或 1:2 。 两级压缩制冷循环由于节流方式和中间冷却程度不同而有不同的循环方式，通常分为：两次节流中间完全冷却、两次节流中间不完全冷却、一次节流中间完全冷却和一次节流中间不完全冷却四种两级压缩制冷循环方式。其中，两次节流是指制冷剂从冷凝器出来要先后经过两个膨胀阀再进入蒸发器，即先由冷凝压力节流到中间压力，再由中间压力节流到蒸发压力，而一次节流只经过一个膨胀阀，大部分制冷剂从冷凝压力直接节流到蒸发压力，相比之下，一次节流系统比较简单，且可以利用其较大的...
