双绞线缆、光缆施工

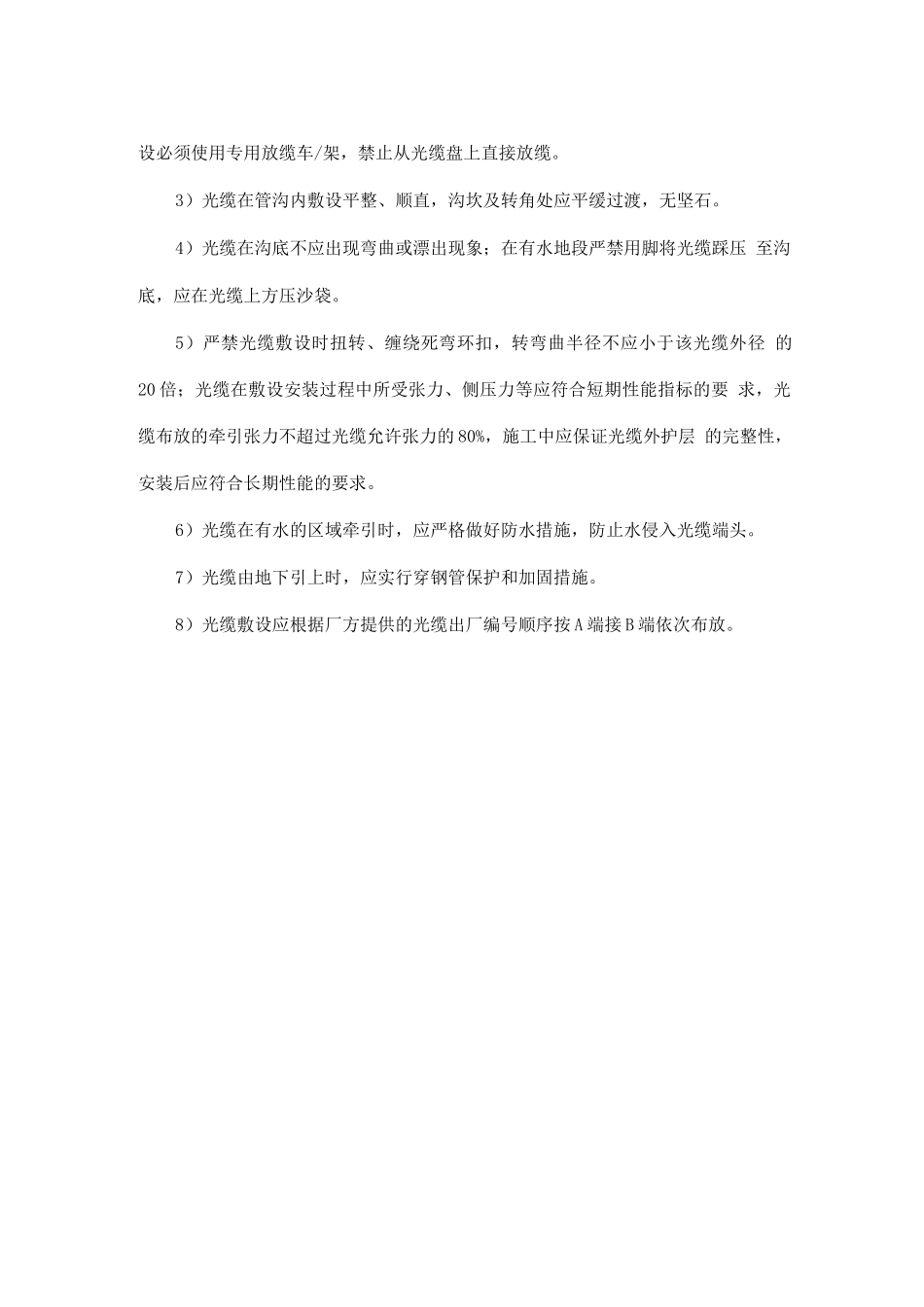

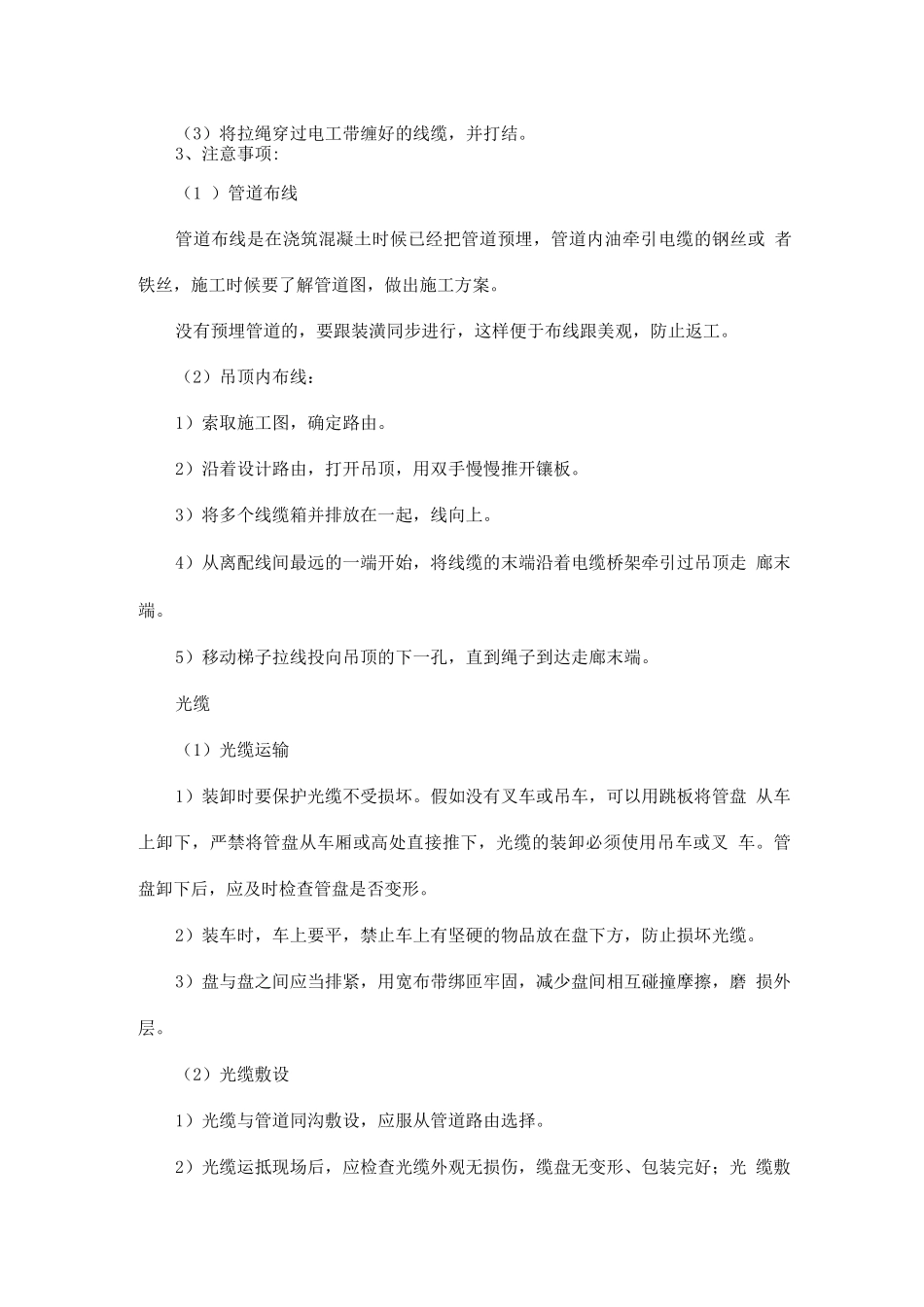

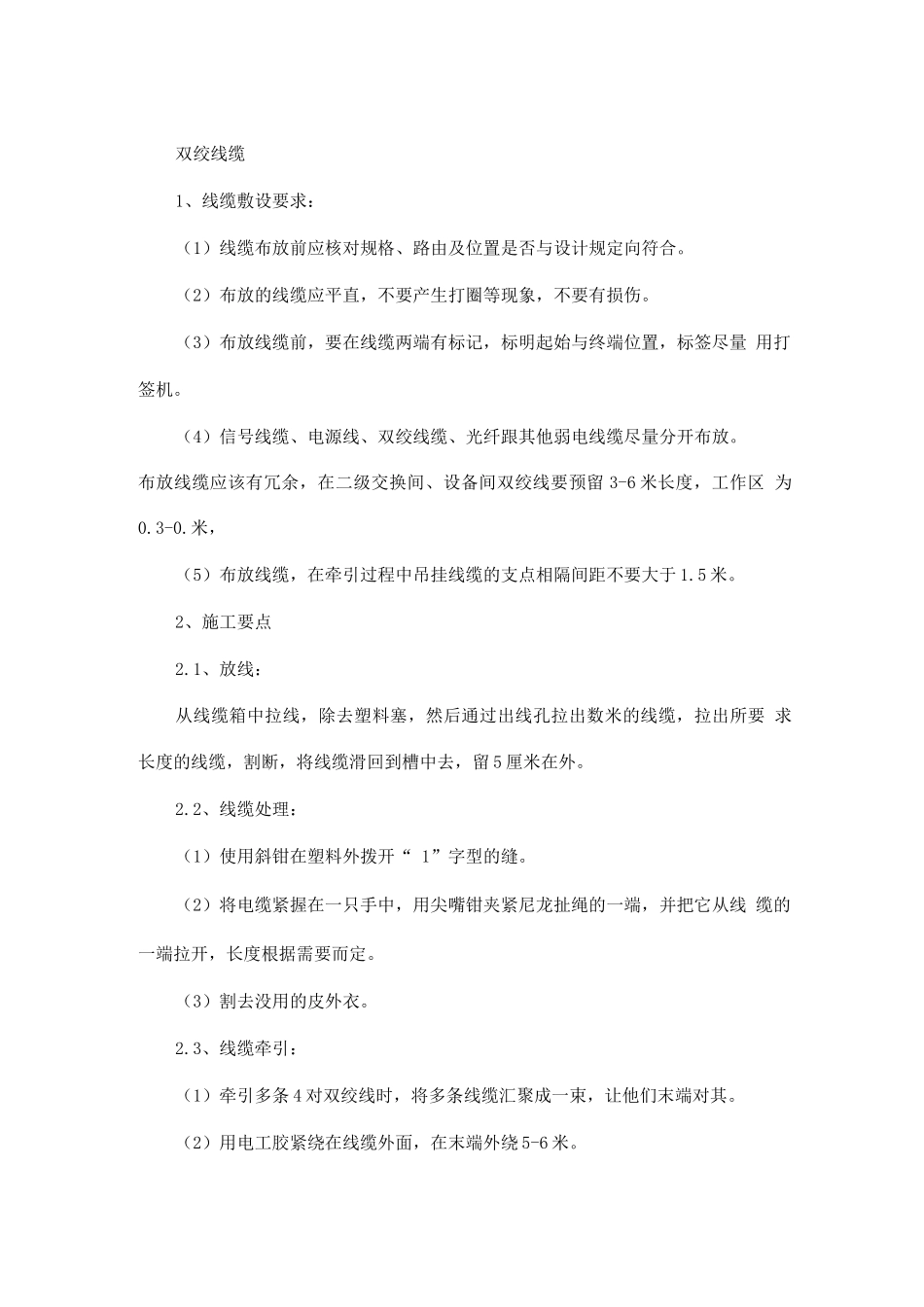

双绞线缆1、线缆敷设要求：（1）线缆布放前应核对规格、路由及位置是否与设计规定向符合。（2）布放的线缆应平直，不要产生打圈等现象，不要有损伤。（3）布放线缆前，要在线缆两端有标记，标明起始与终端位置，标签尽量 用打签机。（4）信号线缆、电源线、双绞线缆、光纤跟其他弱电线缆尽量分开布放。布放线缆应该有冗余，在二级交换间、设备间双绞线要预留 3-6 米长度，工作区 为 0.3-0.米，（5）布放线缆，在牵引过程中吊挂线缆的支点相隔间距不要大于 1.5 米。2、施工要点2.1、放线：从线缆箱中拉线，除去塑料塞，然后通过出线孔拉出数米的线缆，拉出所要 求长度的线缆，割断，将线缆滑回到槽中去，留 5 厘米在外。2.2、线缆处理：（1）使用斜钳在塑料外拨开“ 1”字型的缝。（2）将电缆紧握在一只手中，用尖嘴钳夹紧尼龙扯绳的一端，并把它从线 缆的一端拉开，长度根据需要而定。（3）割去没用的皮外衣。2.3、线缆牵引：（1）牵引多条 4 对双绞线时，将多条线缆汇聚成一束，让他们末端对其。（2）用电工胶紧绕在线缆外面，在末端外绕 5-6 米。（3）将拉绳穿过电工带缠好的线缆，并打结。3、注意事项:（1 ）管道布线管道布线是在浇筑混凝土时候已经把管道预埋，管道内油牵引电缆的钢丝或 者铁丝，施工时候要了解管道图，做出施工方案。没有预埋管道的，要跟装潢同步进行，这样便于布线跟美观，防止返工。（2）吊顶内布线：1）索取施工图，确定路由。2）沿着设计路由，打开吊顶，用双手慢慢推开镶板。3）将多个线缆箱并排放在一起，线向上。4）从离配线间最远的一端开始，将线缆的末端沿着电缆桥架牵引过吊顶走 廊末端。5）移动梯子拉线投向吊顶的下一孔，直到绳子到达走廊末端。光缆（1）光缆运输1）装卸时要保护光缆不受损坏。假如没有叉车或吊车，可以用跳板将管盘 从车上卸下，严禁将管盘从车厢或高处直接推下，光缆的装卸必须使用吊车或叉 车。管盘卸下后，应及时检查管盘是否变形。2）装车时，车上要平，禁止车上有坚硬的物品放在盘下方，防止损坏光缆。3）盘与盘之间应当排紧，用宽布带绑匝牢固，减少盘间相互碰撞摩擦，磨 损外层。（2）光缆敷设1）光缆与管道同沟敷设，应服从管道路由选择。2）光缆运抵现场后，应检查光缆外观无损伤，缆盘无变形、包装完好；光 缆敷设必须使用专用放缆车/架，禁止从光缆盘上直接放缆。3）光缆在管沟内敷设平整、顺直，沟坎及转角处应平缓过渡，无坚石。4）光缆在沟底不应出现弯...
