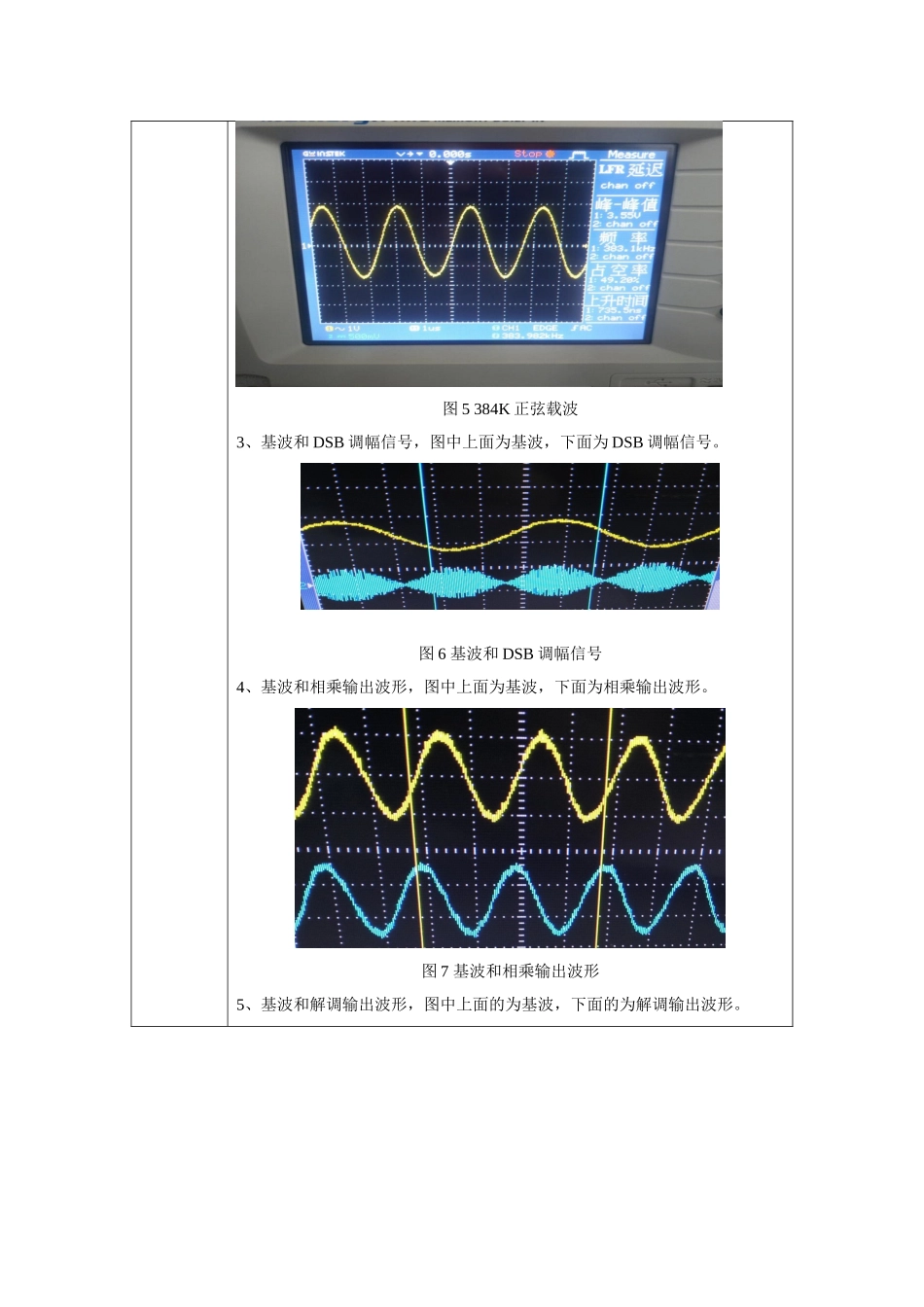

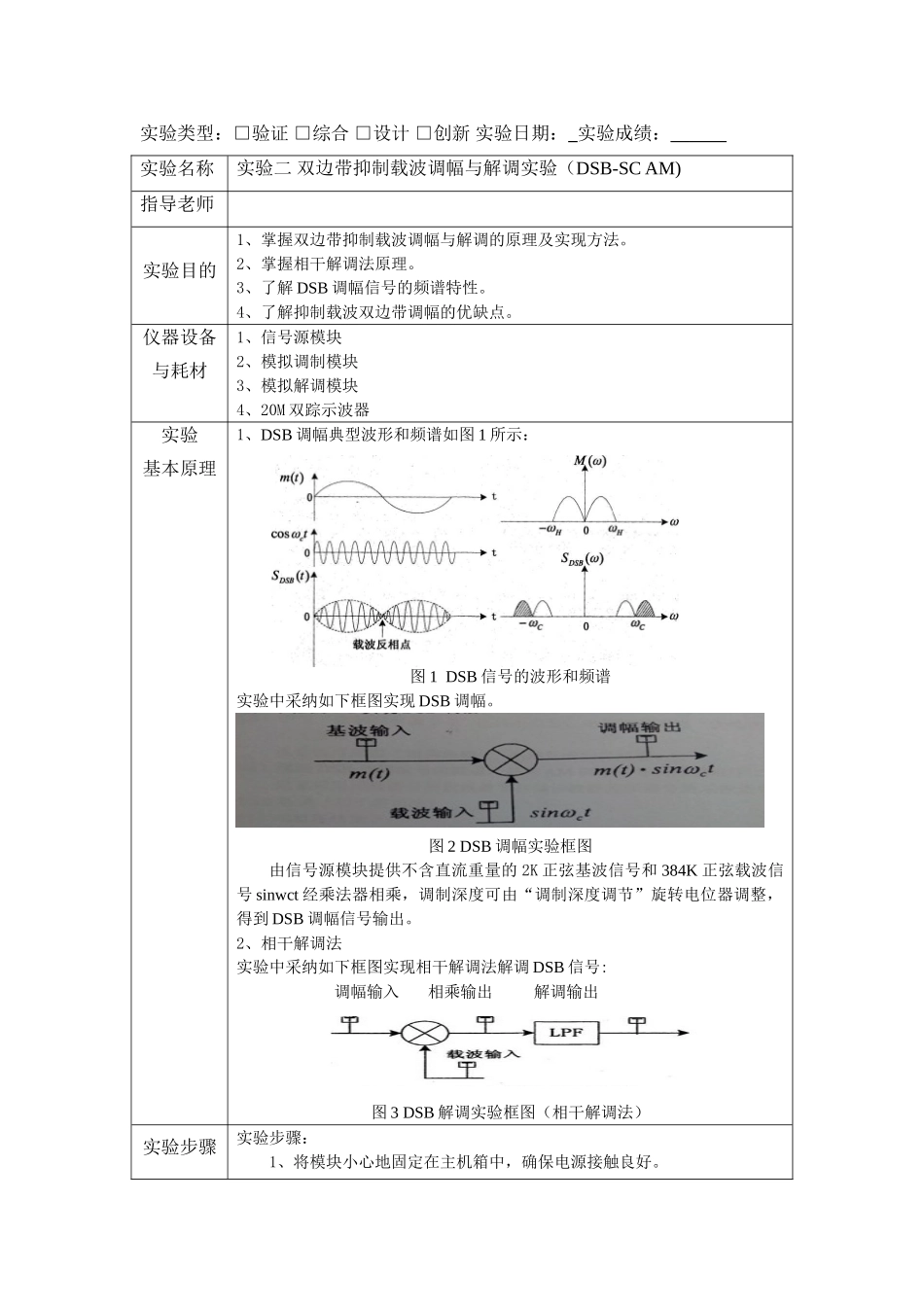

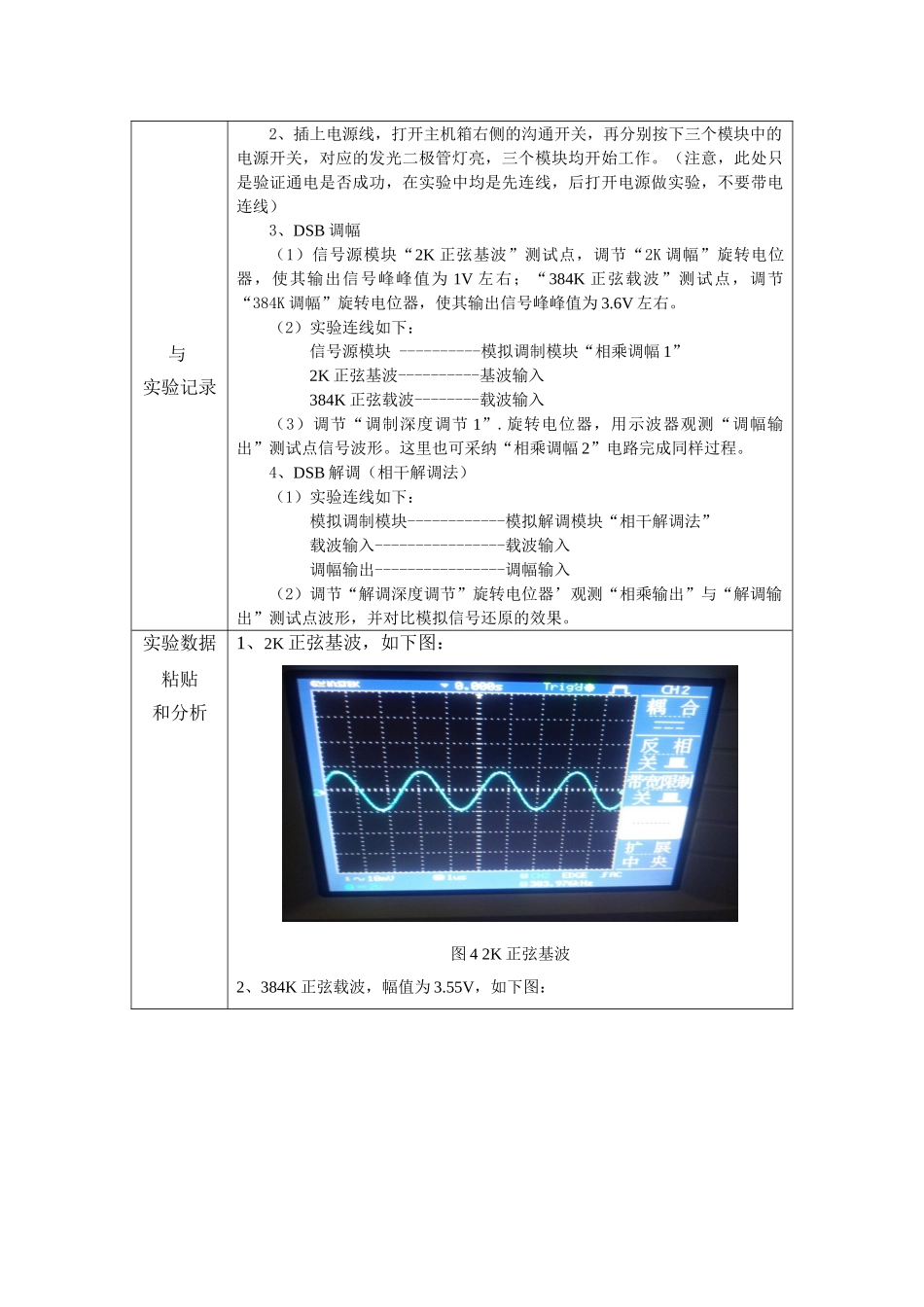

实验类型：□验证 □综合 □设计 □创新 实验日期： 实验成绩：＿＿＿实验名称实验二 双边带抑制载波调幅与解调实验（DSB-SC AM)指导老师实验目的1、掌握双边带抑制载波调幅与解调的原理及实现方法。2、掌握相干解调法原理。3、了解 DSB 调幅信号的频谱特性。4、了解抑制载波双边带调幅的优缺点。仪器设备与耗材1、信号源模块2、模拟调制模块3、模拟解调模块4、20M 双踪示波器实验基本原理1、DSB 调幅典型波形和频谱如图 1 所示：图 1 DSB 信号的波形和频谱实验中采纳如下框图实现 DSB 调幅。图 2 DSB 调幅实验框图由信号源模块提供不含直流重量的 2K 正弦基波信号和 384K 正弦载波信号 sinwct 经乘法器相乘，调制深度可由“调制深度调节”旋转电位器调整，得到 DSB 调幅信号输出。2、相干解调法实验中采纳如下框图实现相干解调法解调 DSB 信号: 调幅输入 相乘输出 解调输出图 3 DSB 解调实验框图（相干解调法）实验步骤实验步骤：1、将模块小心地固定在主机箱中，确保电源接触良好。与实验记录2、插上电源线，打开主机箱右侧的沟通开关，再分别按下三个模块中的电源开关，对应的发光二极管灯亮，三个模块均开始工作。（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）3、DSB 调幅（1）信号源模块“2K 正弦基波”测试点，调节“2K 调幅”旋转电位器，使其输出信号峰峰值为 1V 左右；“384K 正弦载波”测试点，调节“384K 调幅”旋转电位器，使其输出信号峰峰值为 3.6V 左右。（2）实验连线如下：信号源模块 ----------模拟调制模块“相乘调幅 1”2K 正弦基波----------基波输入384K 正弦载波--------载波输入（3）调节“调制深度调节 1”.旋转电位器，用示波器观测“调幅输出”测试点信号波形。这里也可采纳“相乘调幅 2”电路完成同样过程。4、DSB 解调（相干解调法）（1）实验连线如下： 模拟调制模块------------模拟解调模块“相干解调法”载波输入----------------载波输入调幅输出----------------调幅输入（2）调节“解调深度调节”旋转电位器’观测“相乘输出”与“解调输出”测试点波形，并对比模拟信号还原的效果。实验数据粘贴和分析1、2K 正弦基波，如下图：图 4 2K 正弦基波2、384K 正弦载波，幅值为 3.55V，如下图：图 5 384K 正弦载波3、基波和 DSB 调幅信号，图中上面为基波，下面为 DSB 调幅信号。图 6 基波和 DS...
