反再脚手架施工方案

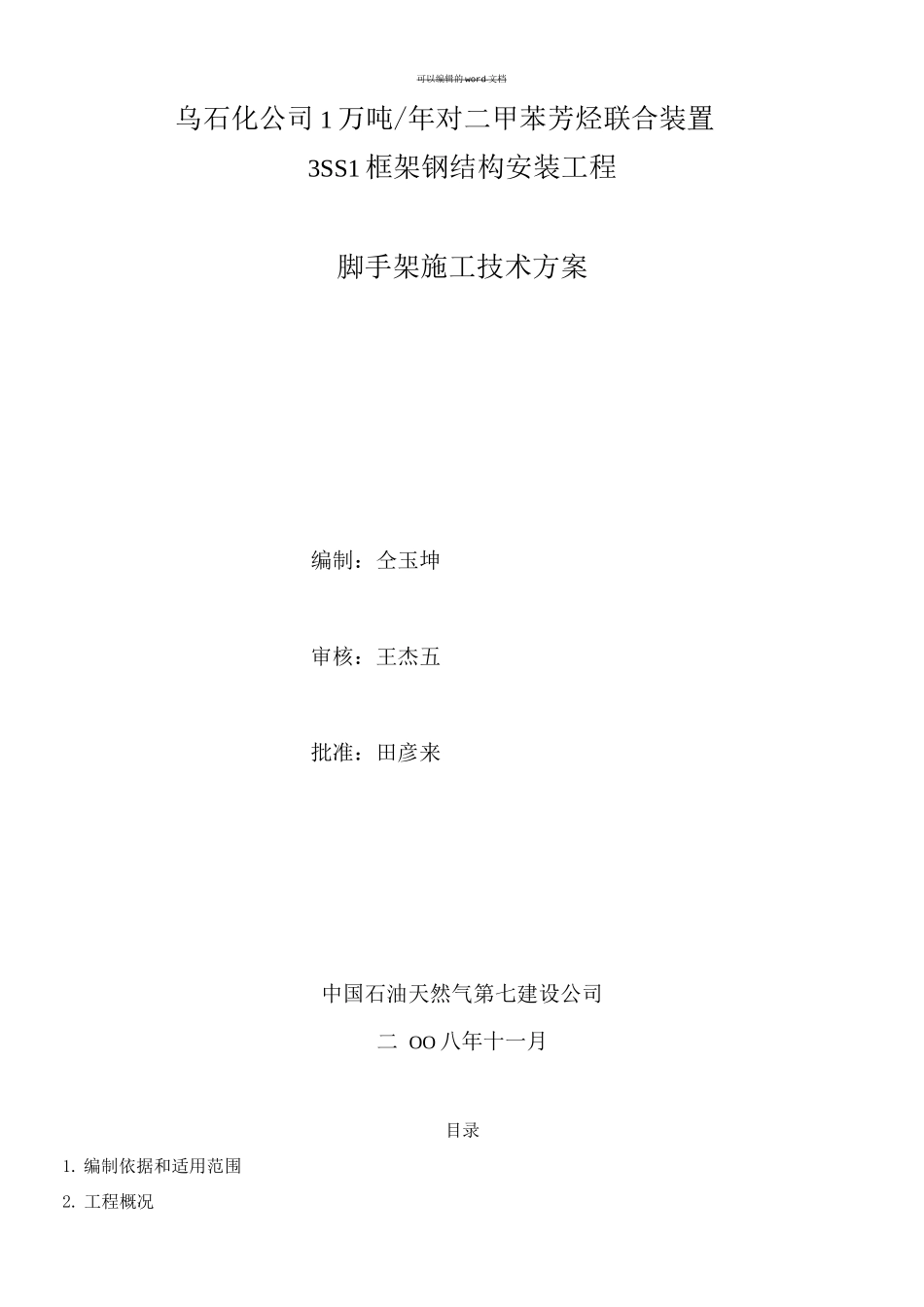

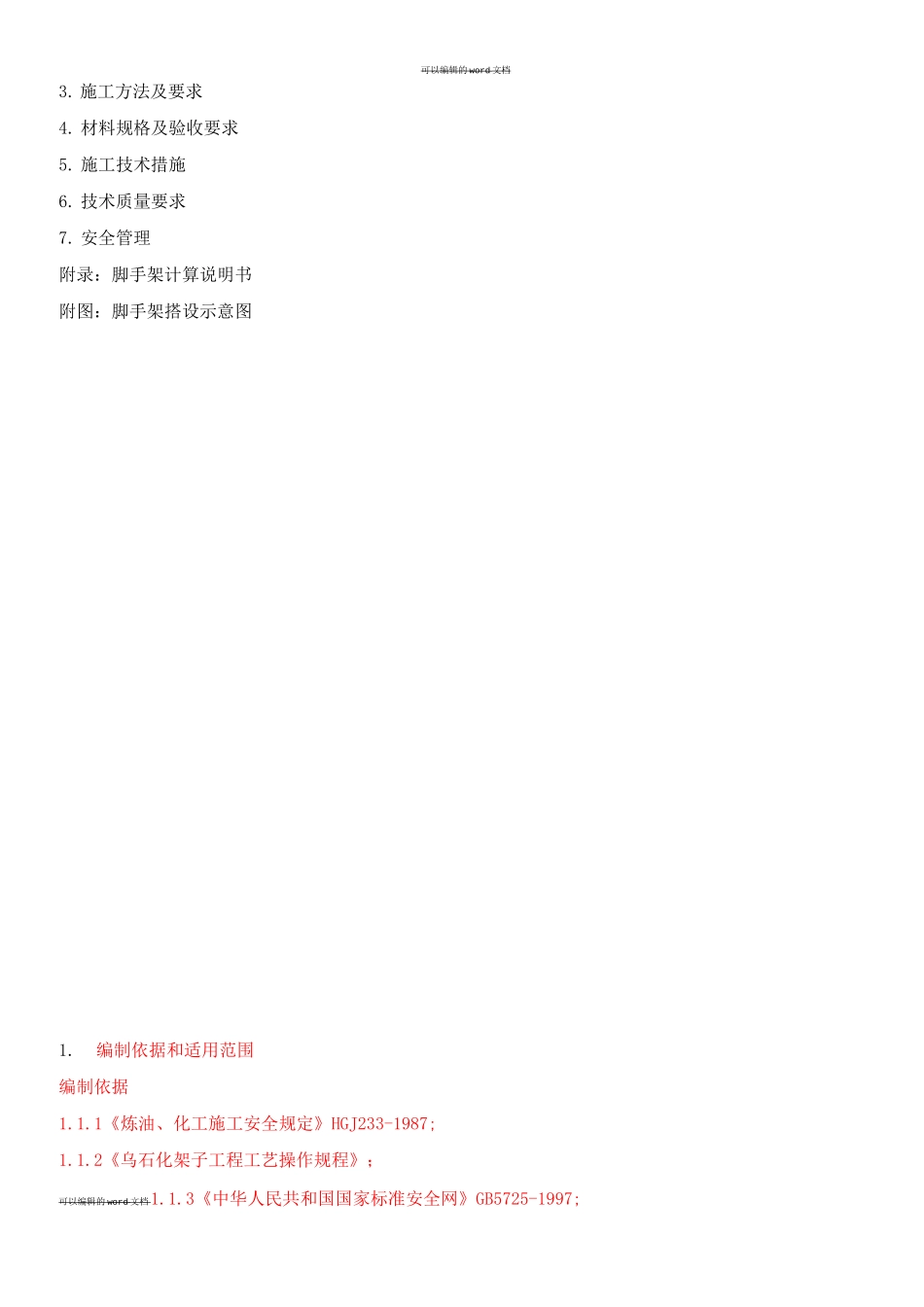

可以编辑的 word 文档乌石化公司 1 万吨/年对二甲苯芳烃联合装置3SS1 框架钢结构安装工程脚手架施工技术方案编制：仝玉坤审核：王杰五批准：田彦来中国石油天然气第七建设公司二 OO 八年十一月目录1. 编制依据和适用范围2. 工程概况可以编辑的 word 文档3. 施工方法及要求4. 材料规格及验收要求5. 施工技术措施6. 技术质量要求7. 安全管理附录：脚手架计算说明书附图：脚手架搭设示意图1.编制依据和适用范围编制依据1.1.1《炼油、化工施工安全规定》HGJ233-1987;1.1.2《乌石化架子工程工艺操作规程》；可以编辑的 word 文档 1.1.3《中华人民共和国国家标准安全网》GB5725-1997;1.1.4《石油化工施工安全技术规程》SH3505-1999；1.1.5《建筑施工和扣件式钢管脚手架搭设安全技术法律规范》JGJ130-21。适用范围本技术方案仅使用于乌石化 1 万吨/年对二甲苯芳烃联合装置，3SS1 反再框架钢结构安装工 程所用脚手架施工。2. 工程概况1 万吨/年对二甲苯芳烃联合装置中反再框架高度达 83.15m,跨距 33m,横梁和斜撑工程量大, 29m 以下钢结构成片安装，29m 以上钢结构楼梯间成框分段安装，其余成片安装，每片之间横梁及 斜撑需在空中安装，高空作业量大，对脚手架搭设要求高。3. 施工方法及要求框架 29m 以下：脚手架搭设高度 29m,脚手架全部围柱搭设成井字型脚手架，共 18 个井字架，且井 字架之间用架杆连接，并在上面铺设钢架板，并做好安全防护措施。框架 29m 以上：横梁和斜撑从下至上逐层安装，待每层平台安装完善后分层搭设脚手架，脚手架搭 设在框架每层平台上，以增加脚手架的稳定性。立杆间距按 1.2m〜1.5m 搭设，大横杆间距 1.6m〜1.8m，作业层小横杆间距小于 1m;脚手架搭设要 利用已安装完的框架立柱进行加固，立杆必须垫木板或槽钢，所有脚手架均设置扫地杆，以增加脚 手架的稳定性。脚手架荷载值必须达到 30N/m2。4. 材料规格及验收要求材料规格4.1.1 立柱、横杆钢管规格：巾 48 x ,长度不大于 6.5m,外径偏差小于-0.5mm,壁厚偏差小于-0.5mm, 每根钢管最大质量不大于 25Kg。4.1.2 跳板为无边框冲孔钢板，6= , 30mm x 250mm，每块重量不大于 30Kg。材料验收要求4.2.1 钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。钢管上严禁钻孔、焊接，钢管在使用前先涂刷防锈漆。4.2.3 扣件材质必须符合《钢管脚手架扣件》(GB15831 )规定。4.2.3.1 新扣件具有...
