反循环冲击钻钻孔灌注桩施工工艺方法

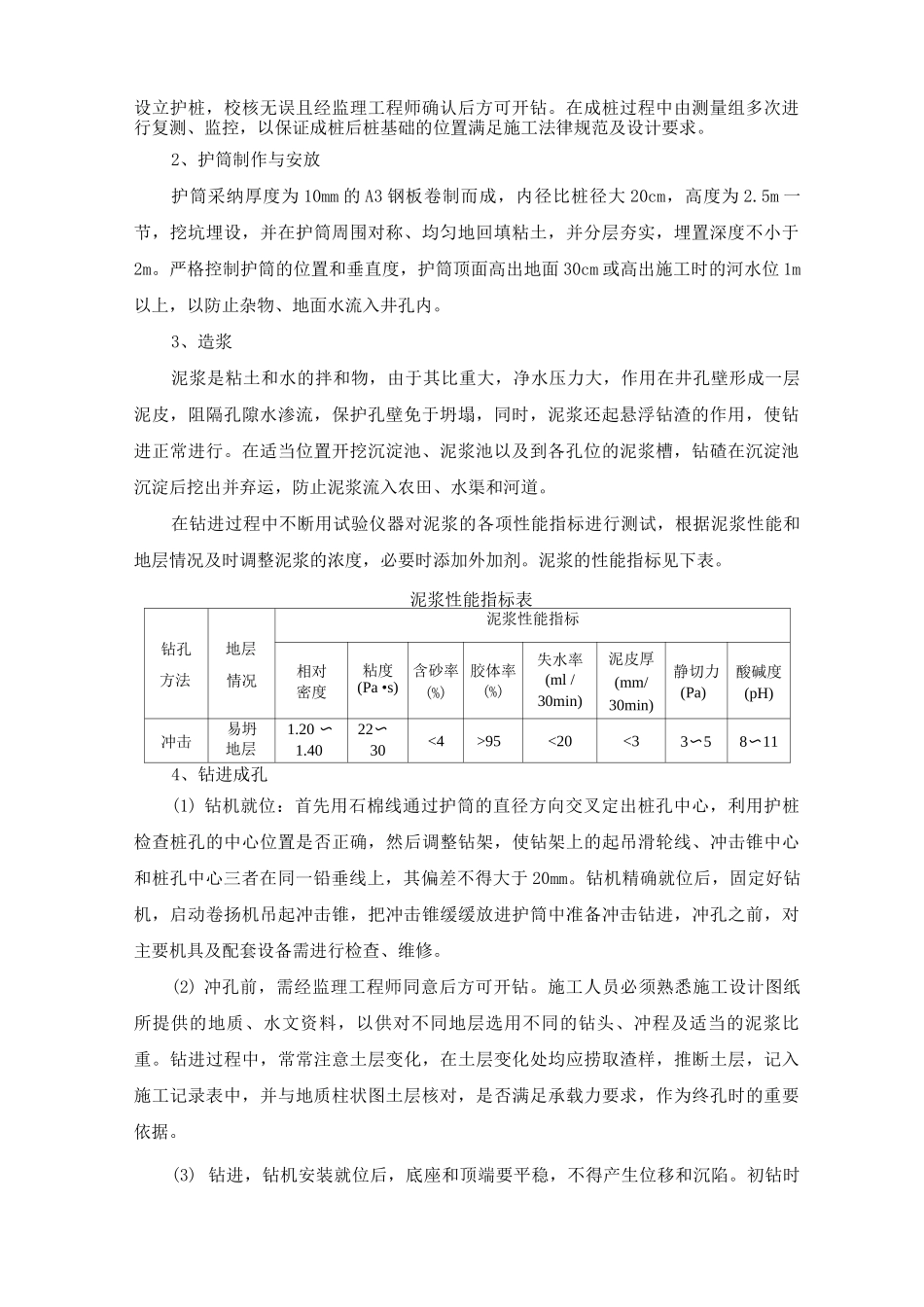

反循环冲击钻钻孔灌注桩施工工艺方法冲击钻钻孔灌注桩适用条件：地质范围较广土层、漂石孤石、强弱风化岩层等均可，需场地平整、水电通畅等。一、施工流程施工流程图如下：冲击钻钻孔桩施工工艺框图二、施工方法1、测量放样：放样前先进行场地平整，测量组根据桩基坐标放样图用全站仪放出桩基中心桩，设立护桩，校核无误且经监理工程师确认后方可开钻。在成桩过程中由测量组多次进行复测、监控，以保证成桩后桩基础的位置满足施工法律规范及设计要求。2、护筒制作与安放护筒采纳厚度为 10mm 的 A3 钢板卷制而成，内径比桩径大 20cm，高度为 2.5m 一节，挖坑埋设，并在护筒周围对称、均匀地回填粘土，并分层夯实，埋置深度不小于2m。严格控制护筒的位置和垂直度，护筒顶面高出地面 30cm 或高出施工时的河水位 1m以上，以防止杂物、地面水流入井孔内。3、造浆泥浆是粘土和水的拌和物，由于其比重大，净水压力大，作用在井孔壁形成一层泥皮，阻隔孔隙水渗流，保护孔壁免于坍塌，同时，泥浆还起悬浮钻渣的作用，使钻进正常进行。在适当位置开挖沉淀池、泥浆池以及到各孔位的泥浆槽，钻碴在沉淀池沉淀后挖出并弃运，防止泥浆流入农田、水渠和河道。在钻进过程中不断用试验仪器对泥浆的各项性能指标进行测试，根据泥浆性能和地层情况及时调整泥浆的浓度，必要时添加外加剂。泥浆的性能指标见下表。泥浆性能指标表钻孔方法地层情况泥浆性能指标相对密度粘度(Pa •s)含砂率(%)胶体率(%)失水率(ml /30min)泥皮厚(mm/30min)静切力(Pa)酸碱度(pH)冲击易坍地层1.20 〜1.4022〜30<4>95<20<33〜58〜114、钻进成孔(1) 钻机就位：首先用石棉线通过护筒的直径方向交叉定出桩孔中心，利用护桩检查桩孔的中心位置是否正确，然后调整钻架，使钻架上的起吊滑轮线、冲击锥中心和桩孔中心三者在同一铅垂线上，其偏差不得大于 20mm。钻机精确就位后，固定好钻机，启动卷扬机吊起冲击锥，把冲击锥缓缓放进护筒中准备冲击钻进，冲孔之前，对主要机具及配套设备需进行检查、维修。(2) 冲孔前，需经监理工程师同意后方可开钻。施工人员必须熟悉施工设计图纸所提供的地质、水文资料，以供对不同地层选用不同的钻头、冲程及适当的泥浆比重。钻进过程中，常常注意土层变化，在土层变化处均应捞取渣样，推断土层，记入施工记录表中，并与地质柱状图土层核对，是否满足承载力要求，作为终孔时的重要依据。(3) 钻进，钻机安装就位后，底座和顶端要平稳，不得产生位移...
