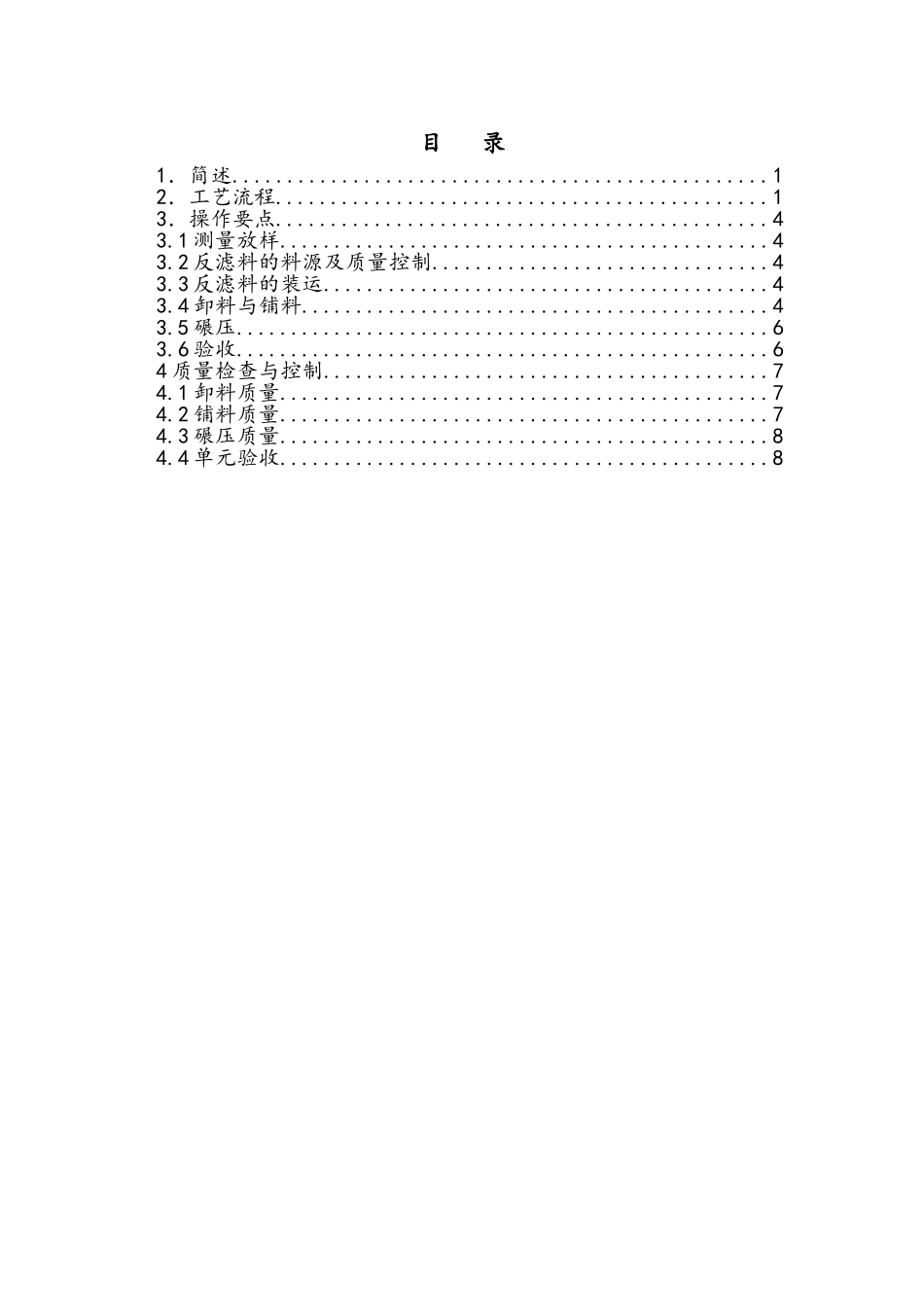

云 南 澜 沧 江糯 扎 渡 水 电 站 大 坝 工 程大坝、围堰土建及金属结构安装工程(合同编号：NZD/C3)反滤料填筑施工工法中国安能建设总公司糯扎渡水电站大坝工程项目部二○○八年十月目 录1．简述.................................................12．工艺流程.............................................13．操作要点.............................................43.1 测量放样.............................................43.2 反滤料的料源及质量控制...............................43.3 反滤料的装运.........................................43.4 卸料与铺料...........................................43.5 碾压.................................................63.6 验收.................................................64 质量检查与控制.........................................74.1 卸料质量.............................................74.2 铺料质量.............................................74.3 碾压质量.............................................84.4 单元验收.............................................8反滤料填筑施工工法1．简述反滤料位于心墙防渗土料的上下游侧，对心墙防渗土料起反滤作用。反滤料分 2 个填筑区，即反滤料Ⅰ区、反滤料Ⅱ区。上游侧反滤料Ⅰ区、反滤料Ⅱ区水平宽度均为 4m、下游侧反滤料Ⅰ区、反滤料Ⅱ区水平宽度均为 6m。总填筑量约 195 万 m3。本工法在实施过程中，应注重总结，完善和修订。2．工艺流程（1）反滤料区填筑一个单元施工工艺流程见图 13-1。（2）反滤料与心墙土料、细堆石料的铺筑程序反滤料在挖运过程中应保持其湿润。填筑时，先铺粒径小的反滤料（反滤料Ⅰ）再铺粒径大的反滤料（反滤料Ⅱ），保证粒径小的反滤料铺填范围满足设计宽度。大坝填筑心墙料、反滤料、细堆石料和一定范围（15～20m）的粗堆石料平起上升，首先铺第 1 层反滤料（铺厚 60cm，先铺 F1、再铺 F2）；再铺第 1 层心墙料（铺厚 30cm）；铺第 1 层心墙料同时铺第一层细堆石料（铺厚 60cm）；铺第 2 层心墙料同时铺第一层粗堆石料；接着铺第 2 层反滤料（铺厚 60cm，先铺 F1、再铺 F2）；铺第 3 层心墙料同时铺第二层细堆石料（铺厚 60cm）；铺第4 层心墙料；然后铺第 3 层反滤料（铺厚 60cm，先铺 F1、再铺 F2）；再铺第 5...
