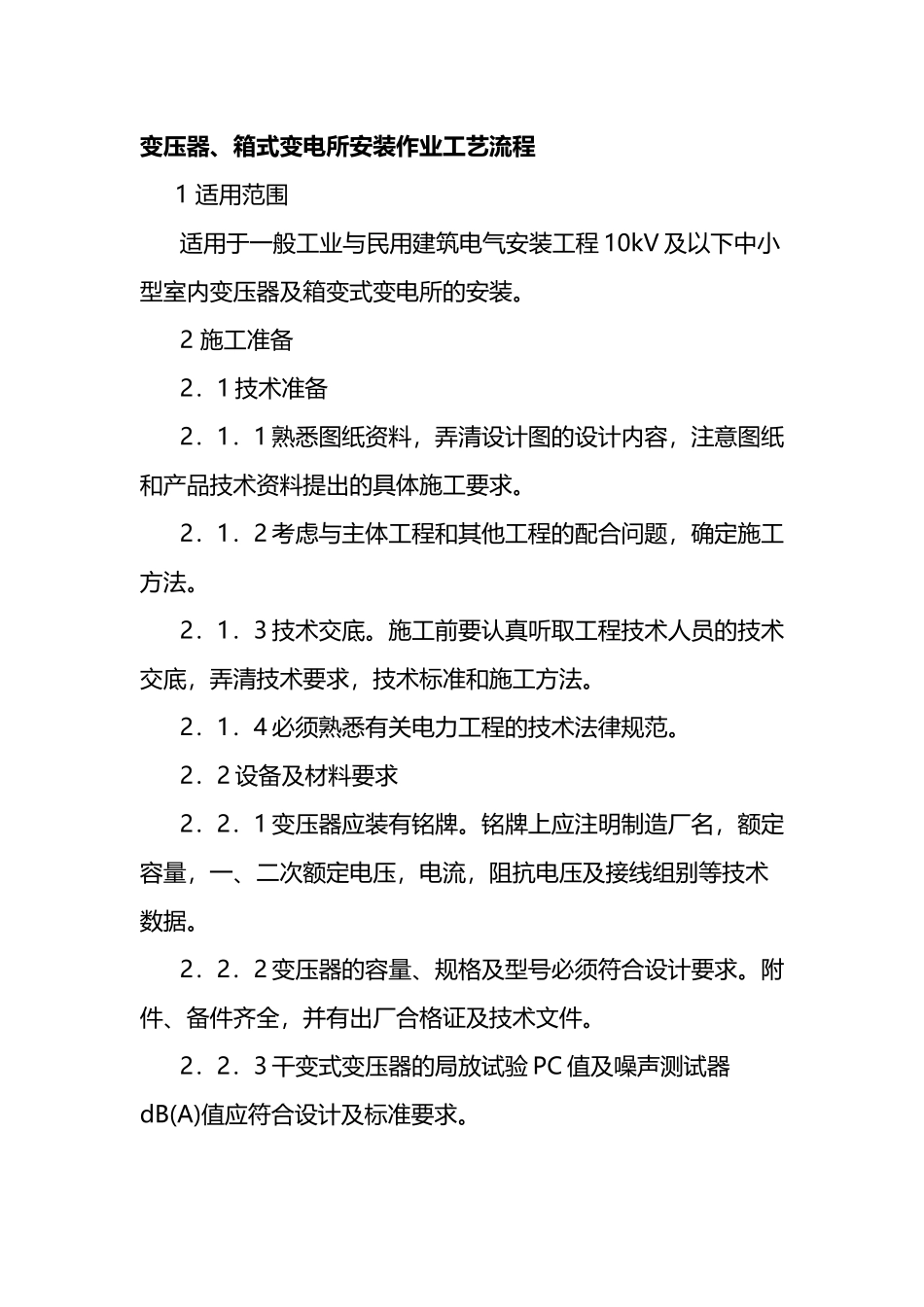

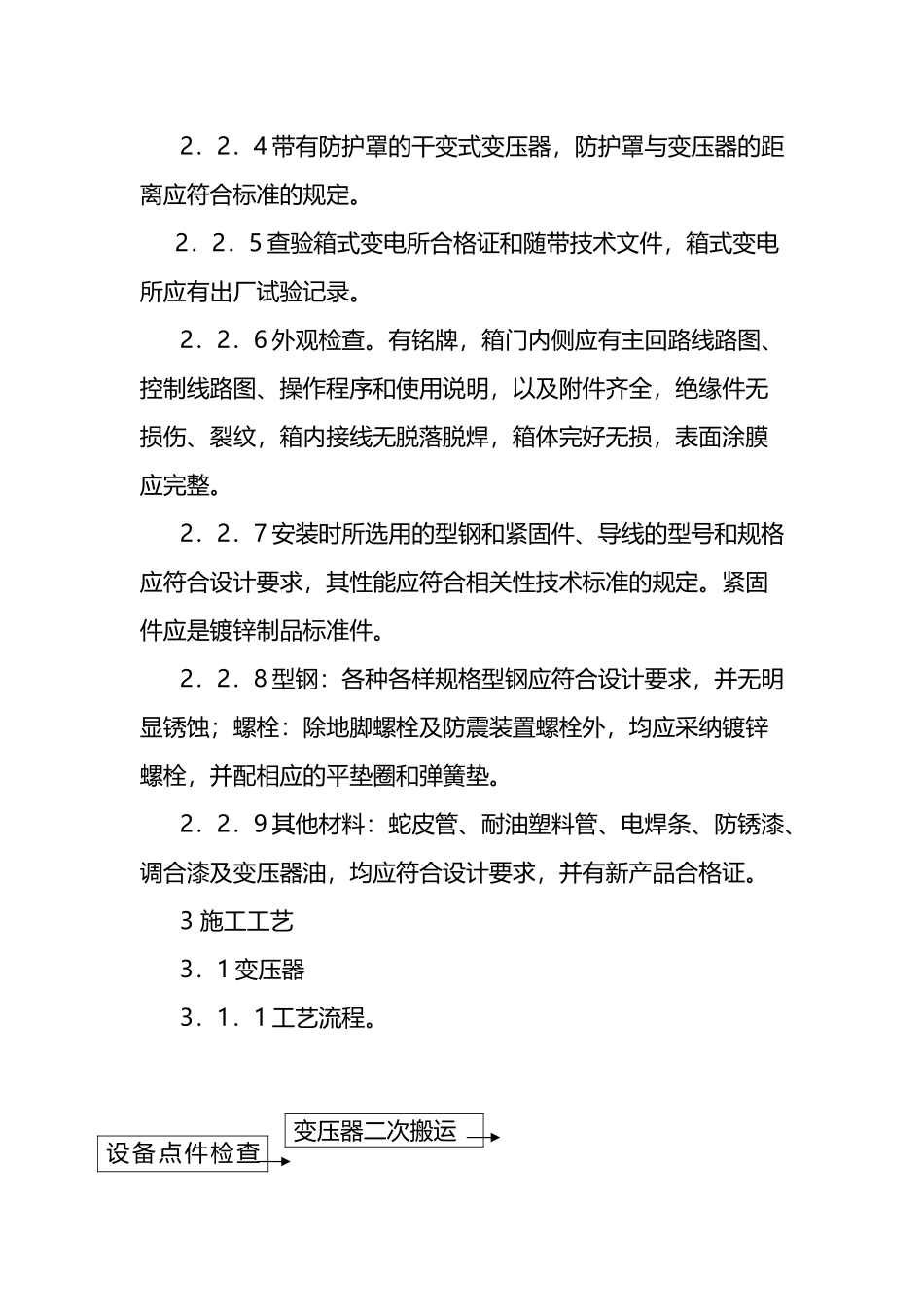

变压器、箱式变电所安装作业工艺流程(16 页)Good is good, but better carries it.精益求精，善益求善。变压器、箱式变电所安装作业工艺流程1 适用范围适用于一般工业与民用建筑电气安装工程 10kV 及以下中小型室内变压器及箱变式变电所的安装。2 施工准备2．1 技术准备2．1．1 熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求。2．1．2 考虑与主体工程和其他工程的配合问题，确定施工方法。2．1．3 技术交底。施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法。2．1．4 必须熟悉有关电力工程的技术法律规范。2．2 设备及材料要求2．2．1 变压器应装有铭牌。铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流，阻抗电压及接线组别等技术数据。2．2．2 变压器的容量、规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。2．2．3 干变式变压器的局放试验 PC 值及噪声测试器dB(A)值应符合设计及标准要求。2．2．4 带有防护罩的干变式变压器，防护罩与变压器的距离应符合标准的规定。2．2．5 查验箱式变电所合格证和随带技术文件，箱式变电所应有出厂试验记录。2．2．6 外观检查。有铭牌，箱门内侧应有主回路线路图、控制线路图、操作程序和使用说明，以及附件齐全，绝缘件无损伤、裂纹，箱内接线无脱落脱焊，箱体完好无损，表面涂膜应完整。2．2．7 安装时所选用的型钢和紧固件、导线的型号和规格应符合设计要求，其性能应符合相关性技术标准的规定。紧固件应是镀锌制品标准件。2．2．8 型钢：各种各样规格型钢应符合设计要求，并无明显锈蚀；螺栓：除地脚螺栓及防震装置螺栓外，均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。2．2．9 其他材料：蛇皮管、耐油塑料管、电焊条、防锈漆、调合漆及变压器油，均应符合设计要求，并有新产品合格证。3 施工工艺3．1 变压器3．1．1 工艺流程。变压器二次搬运设备点件检查3．1．2 操作工艺（1）设备点件检查1）设备点件检查应由安装单位、供货单位会同建设单位代表共同进行，并做好记录。2）根据设备清单、施工图纸设备技术文件核对变压器本体及附件设备的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。3）变压器本体外观检查无损伤及变形，油漆完好无损伤。4）油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。5）绝缘瓷件及环氧树脂铸件...
