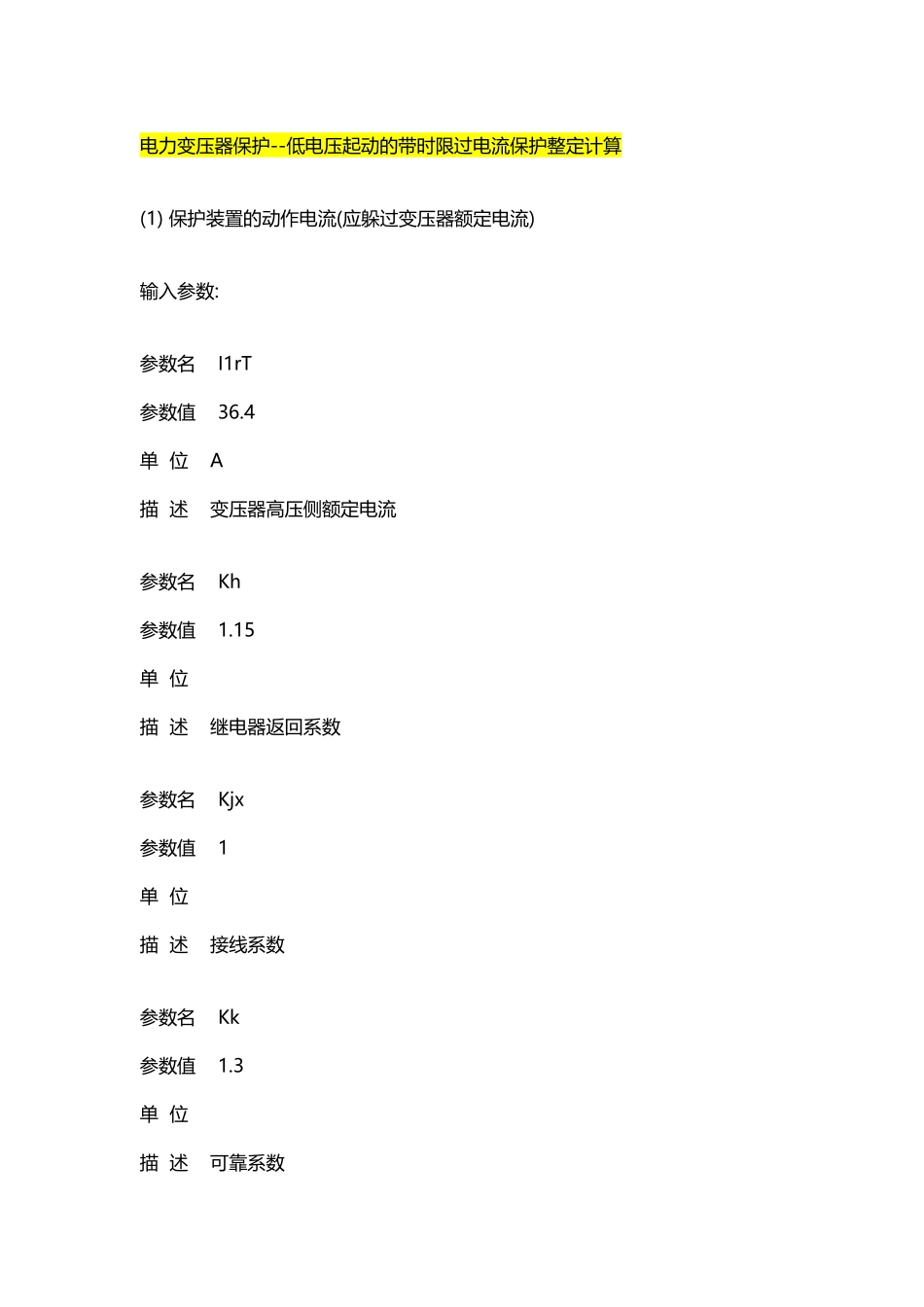

变压器保护 定值计算 算法(10 页)Good is good, but better carries it.精益求精，善益求善。电力变压器保护--低电压起动的带时限过电流保护整定计算(1) 保护装置的动作电流(应躲过变压器额定电流)输入参数:参数名 I1rT参数值 36.4单 位 A描 述 变压器高压侧额定电流参数名 Kh参数值 1.15单 位 描 述 继电器返回系数参数名 Kjx参数值 1单 位 描 述 接线系数参数名 Kk参数值 1.3单 位 描 述 可靠系数参数名 nl参数值 20单 位 描 述 电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*(I1rT/(Kh*nl)) =1.3*1*(36.4/(1.15*20)) =2.057391(2) 保护装置动作电压输入参数:参数名 Kh参数值 1.15单 位 描 述 继电器返回系数参数名 Kk参数值 1.3单 位 描 述 可靠系数参数名 Umin参数值 18.2单 位 V描 述 运行中可能出现的最低工作电压参数名 ny参数值 20单 位 描 述 电压互感器变比计算公式及结果:Udz.j=Umin/(Kk*Kh*ny) =18.2/(1.3*1.15*20) =0.608696(3) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单 位 描 述 接线系数参数名 nl参数值 20单 位 描 述 电流互感器变比计算公式及结果:Idz=Idz.j*nl/Kjx =2.057391*20/1 =41.147826(4)保护装置的灵敏系数(电流部分)与过电流保护相同输入参数:参数名 I2k2.min参数值 659单 位 A描 述 最小运行方式变压器低压侧两相短路，流过高压侧稳态电流计算公式及结果:Klm=I2k2.min/Idz =659/41.147826 =16.015427(5) 保护装置的灵敏系数(电压部分)输入参数:参数名 Ush.max参数值 20单 位 V描 述 保护安装处的最大剩余电压参数名 ny参数值 20单 位 描 述 电压互感器变比计算公式及结果:Klm=Udz.j*ny/Ush.max =0.608696*20/20 =0.608696保护装置动作时限与过电流保护相同电力变压器保护--低压侧单相接地保护(用高压侧三相式过电流保护)整定计算(1) 保护装置的动作电流和动作时限与过电流保护相同输入参数:参数名 I1rT参数值 36.4单 位 A描 述 变压器高压侧额定电流参数名 Kgh参数值 1.5单 位 描 述 过负荷系数参数名 Kh参数值 1.15单 位 描 述 继电器返回系数参数名 Kjx参数值 1单 位 描 述 接线系数参数名 Kk参数值 1.3单 位 描 述 可靠系数参数名 nl参数值 20单 位 描 述 电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*Kgh*I1rT/(Kh*nl) =1.3*1*1.5*36.4/(1.15*20) =...
