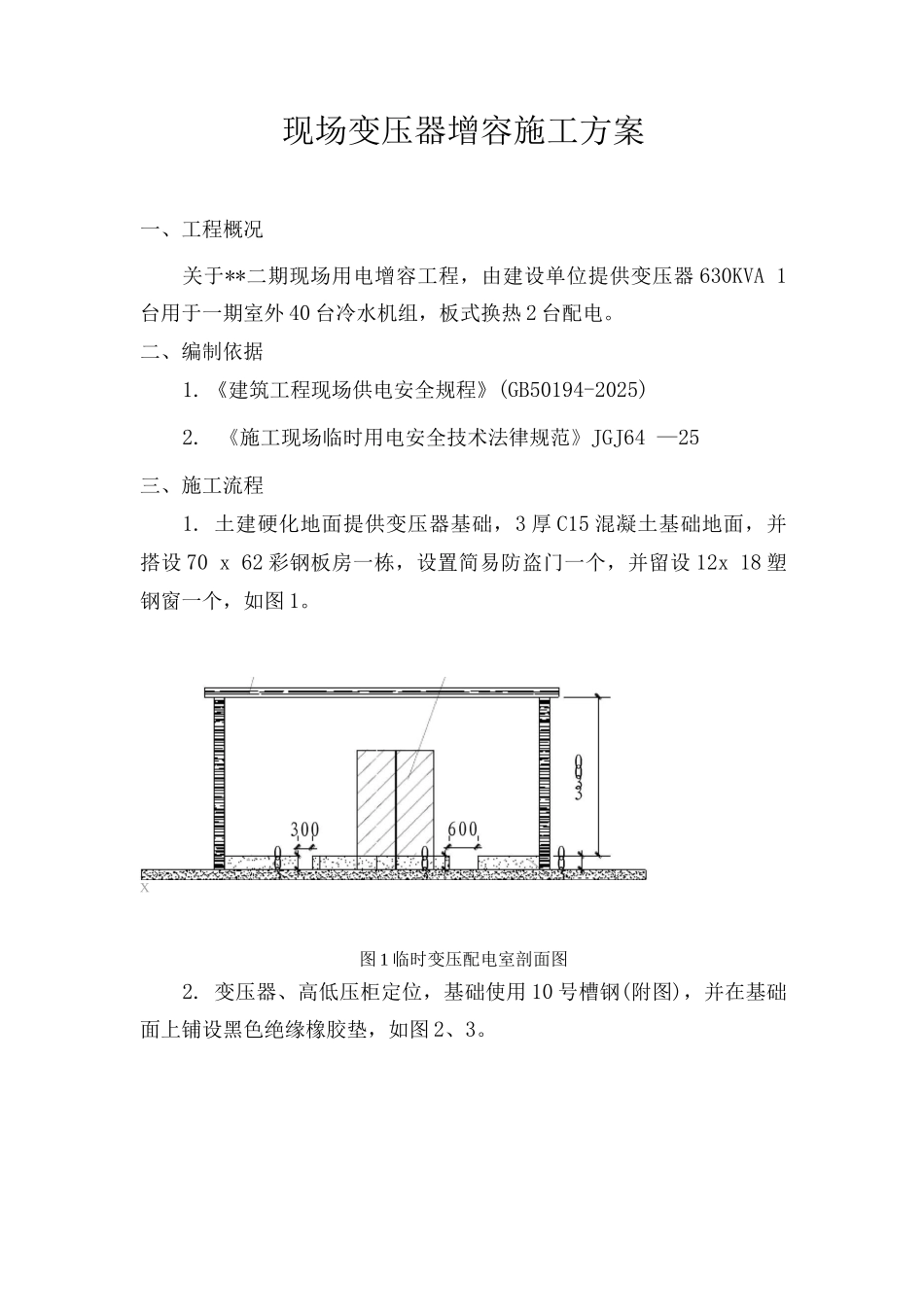

变压器增容施工方案一、工程概况二、编制依据三、施工流程四、现场供电示意图五、安全用电技术措施现场变压器增容施工方案一、工程概况关于**二期现场用电增容工程，由建设单位提供变压器 630KVA 1台用于一期室外 40 台冷水机组，板式换热 2 台配电。二、编制依据1. 《建筑工程现场供电安全规程》(GB50194-2025)2. 《施工现场临时用电安全技术法律规范》JGJ64 —25三、施工流程1. 土建硬化地面提供变压器基础，3 厚 C15 混凝土基础地面，并搭设 70 x 62 彩钢板房一栋，设置简易防盗门一个，并留设 12x 18 塑钢窗一个，如图 1。X图 1 临时变压配电室剖面图2. 变压器、高低压柜定位，基础使用 10 号槽钢(附图)，并在基础面上铺设黑色绝缘橡胶垫，如图 2、3。必 70纠图 2 电缆沟定位图图 3 配电柜定位图3.进行变压器绝缘测试及耐压试验。4.使用 5T 叉车 8T 汽车吊吊装变压器等，进行安装，变压器安装完毕引出 40x4 的镀锌扁铁接地。5 测试由一期开闭所引至变压器 10KV 进线（高压电缆）绝缘状况。6.制作高压电缆终端接头，进行绝缘测试及耐压试验。7.待室外冷水机组安装完毕由控制室敷设电缆至设备控制箱，配合设备安装人员调试运行。8.变压器、低压柜验收合格后，投入运行。单机调试，至综合调试。四、现场供电示意图（见附图）五、安全用电技术措施安全用电技术措施包括两个方面的内容：一是安全用电在技术上所实行的措施；二是为了保证安全用电和供电的可靠性在组织上所实行的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施1.1 保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，假如人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于 4Q）,就可减少触电事故发生。但是在 TT 供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于 TT 供电系统的施工现场，按规定保护接地电阻不大于 4Q。1.2 保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很...
