变压器箱式变电所安装工艺VIP专享

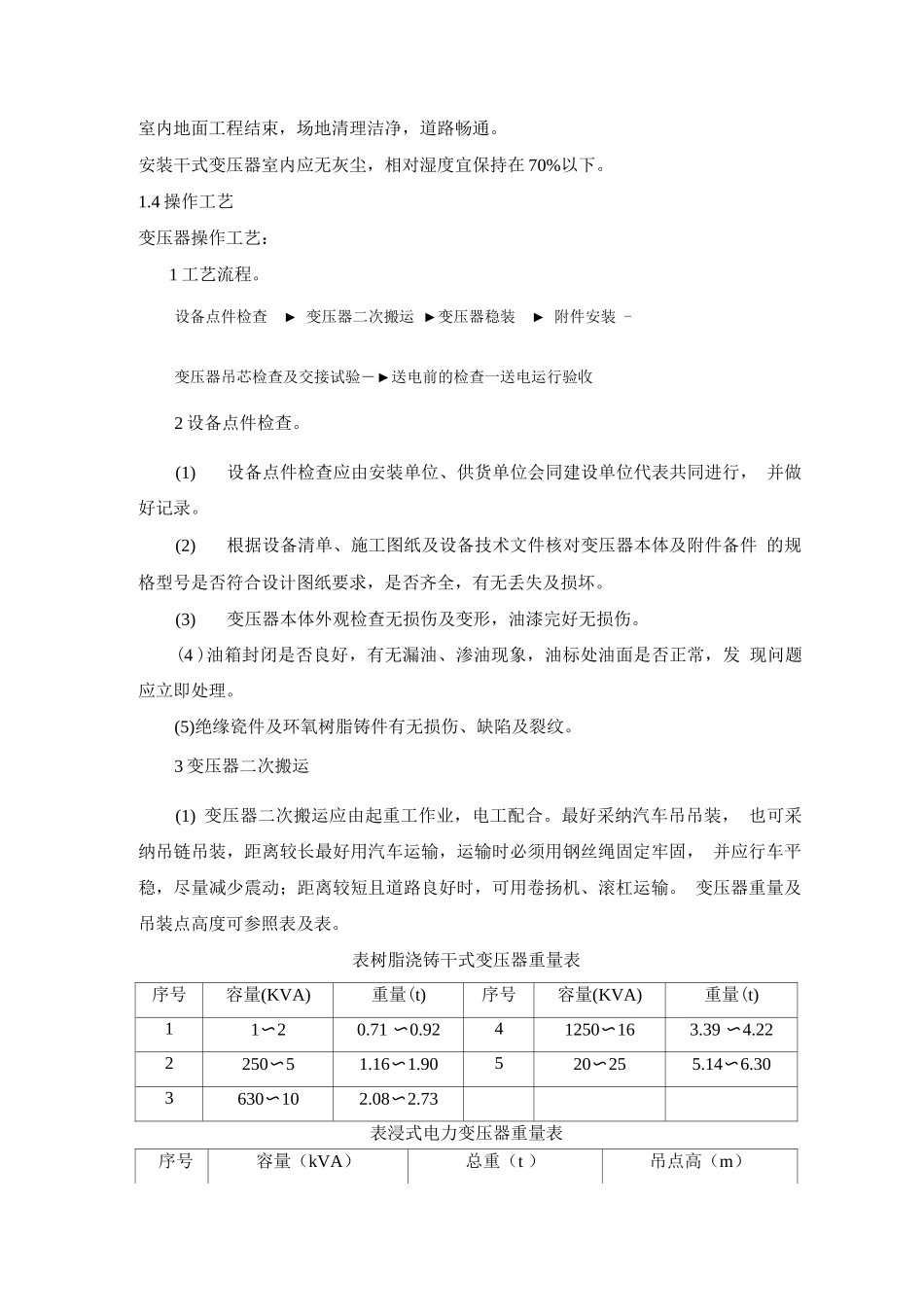

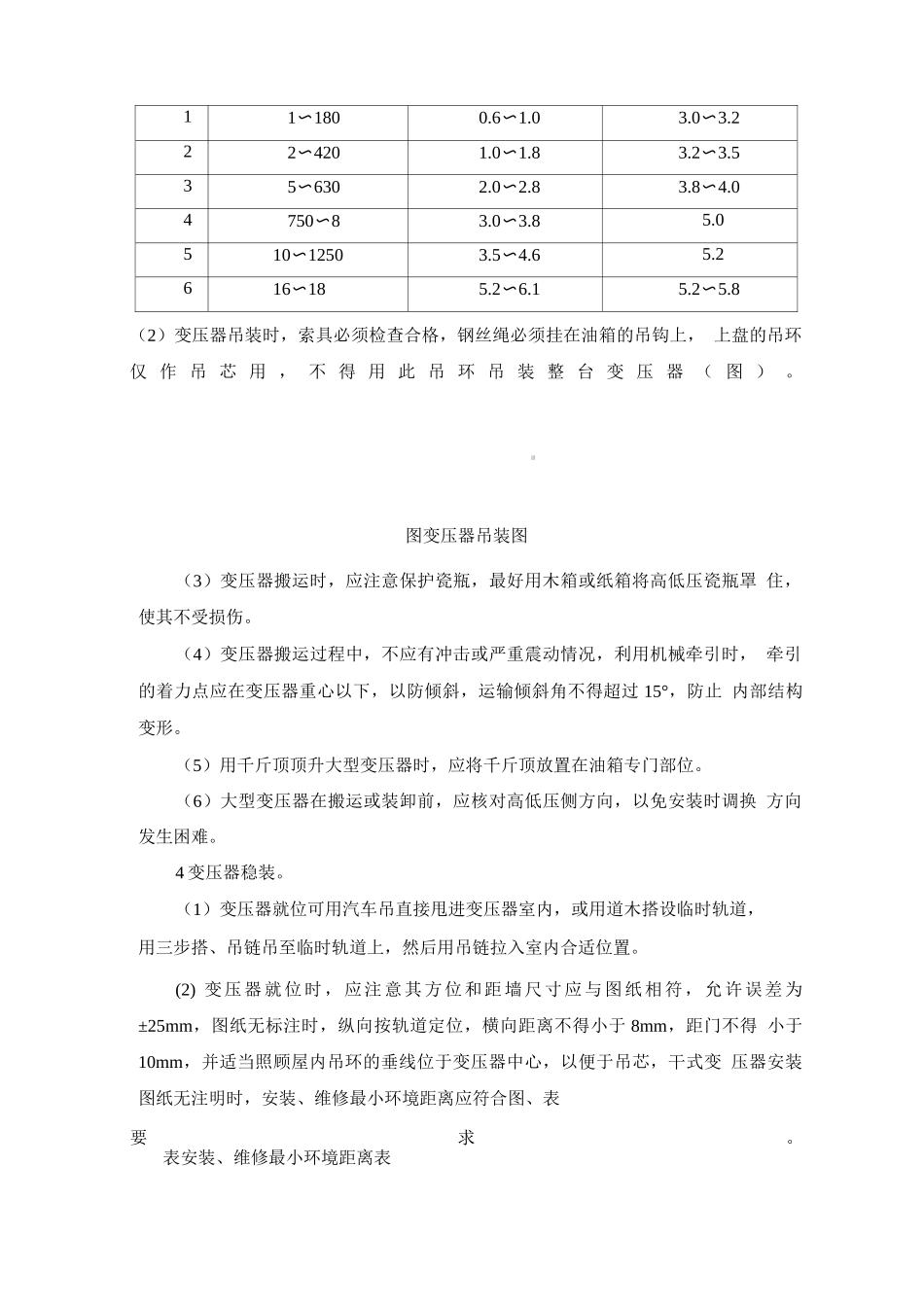

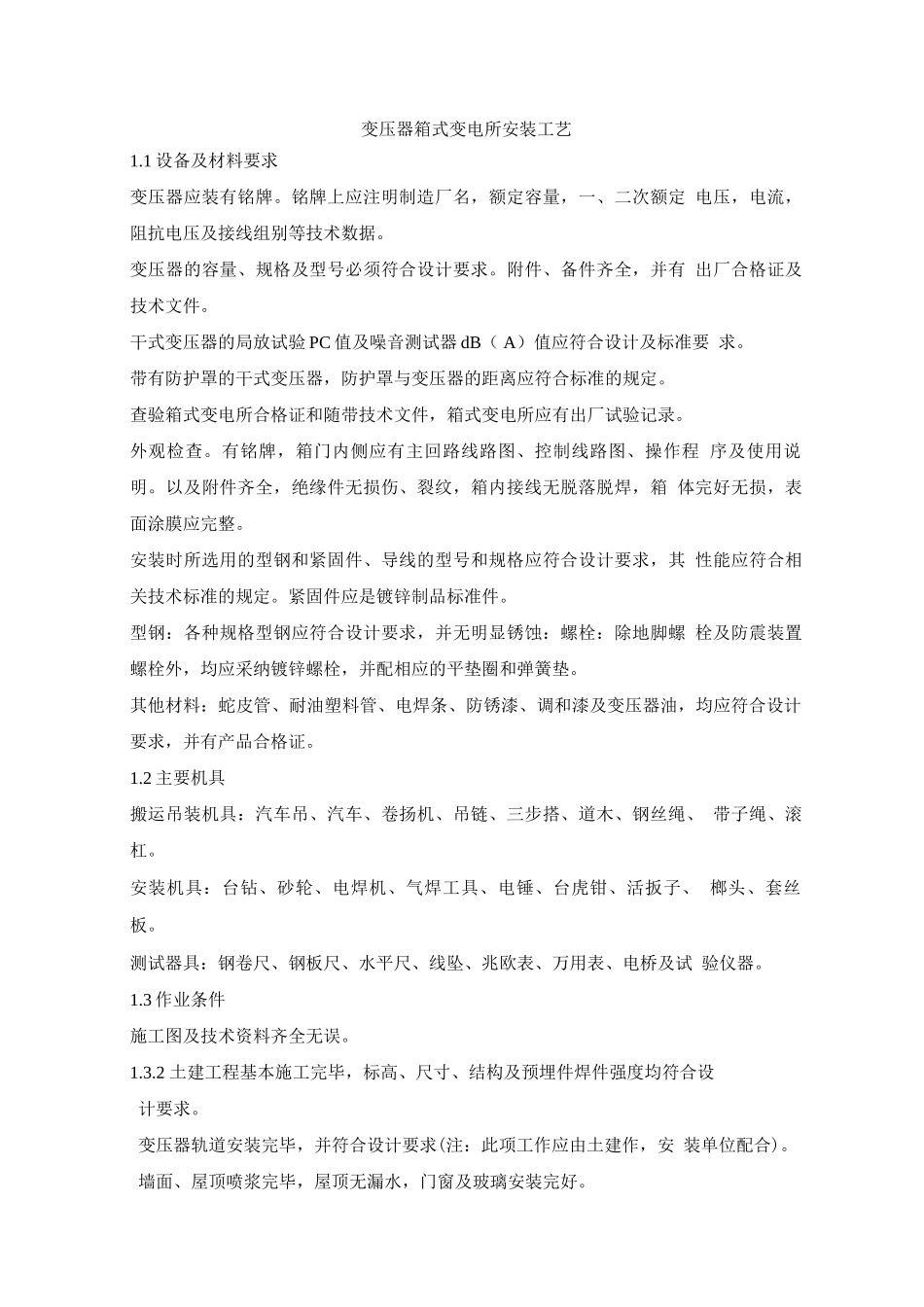

变压器箱式变电所安装工艺1.1 设备及材料要求变压器应装有铭牌。铭牌上应注明制造厂名，额定容量，一、二次额定 电压，电流，阻抗电压及接线组别等技术数据。变压器的容量、规格及型号必须符合设计要求。附件、备件齐全，并有 出厂合格证及技术文件。干式变压器的局放试验 PC 值及噪音测试器 dB（ A）值应符合设计及标准要 求。带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定。查验箱式变电所合格证和随带技术文件，箱式变电所应有出厂试验记录。外观检查。有铭牌，箱门内侧应有主回路线路图、控制线路图、操作程 序及使用说明。以及附件齐全，绝缘件无损伤、裂纹，箱内接线无脱落脱焊，箱 体完好无损，表面涂膜应完整。安装时所选用的型钢和紧固件、导线的型号和规格应符合设计要求，其 性能应符合相关技术标准的规定。紧固件应是镀锌制品标准件。型钢：各种规格型钢应符合设计要求，并无明显锈蚀：螺栓：除地脚螺 栓及防震装置螺栓外，均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。其他材料：蛇皮管、耐油塑料管、电焊条、防锈漆、调和漆及变压器油，均应符合设计要求，并有产品合格证。1.2 主要机具搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、 带子绳、滚杠。安装机具：台钻、砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、 榔头、套丝板。测试器具：钢卷尺、钢板尺、水平尺、线坠、兆欧表、万用表、电桥及试 验仪器。1.3 作业条件施工图及技术资料齐全无误。1.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。变压器轨道安装完毕，并符合设计要求(注：此项工作应由土建作，安 装单位配合)。墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内地面工程结束，场地清理洁净，道路畅通。安装干式变压器室内应无灰尘，相对湿度宜保持在 70%以下。1.4 操作工艺变压器操作工艺：1 工艺流程。设备点件检查 ► 变压器二次搬运 ►变压器稳装 ► 附件安装 -变压器吊芯检查及交接试验―►送电前的检查一送电运行验收2 设备点件检查。(1)设备点件检查应由安装单位、供货单位会同建设单位代表共同进行， 并做好记录。(2)根据设备清单、施工图纸及设备技术文件核对变压器本体及附件备件 的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。(3)变压器本体外观检查无损伤及变形，油漆完好无损伤。(4 )油箱封闭是否良好，有无漏油、渗...
