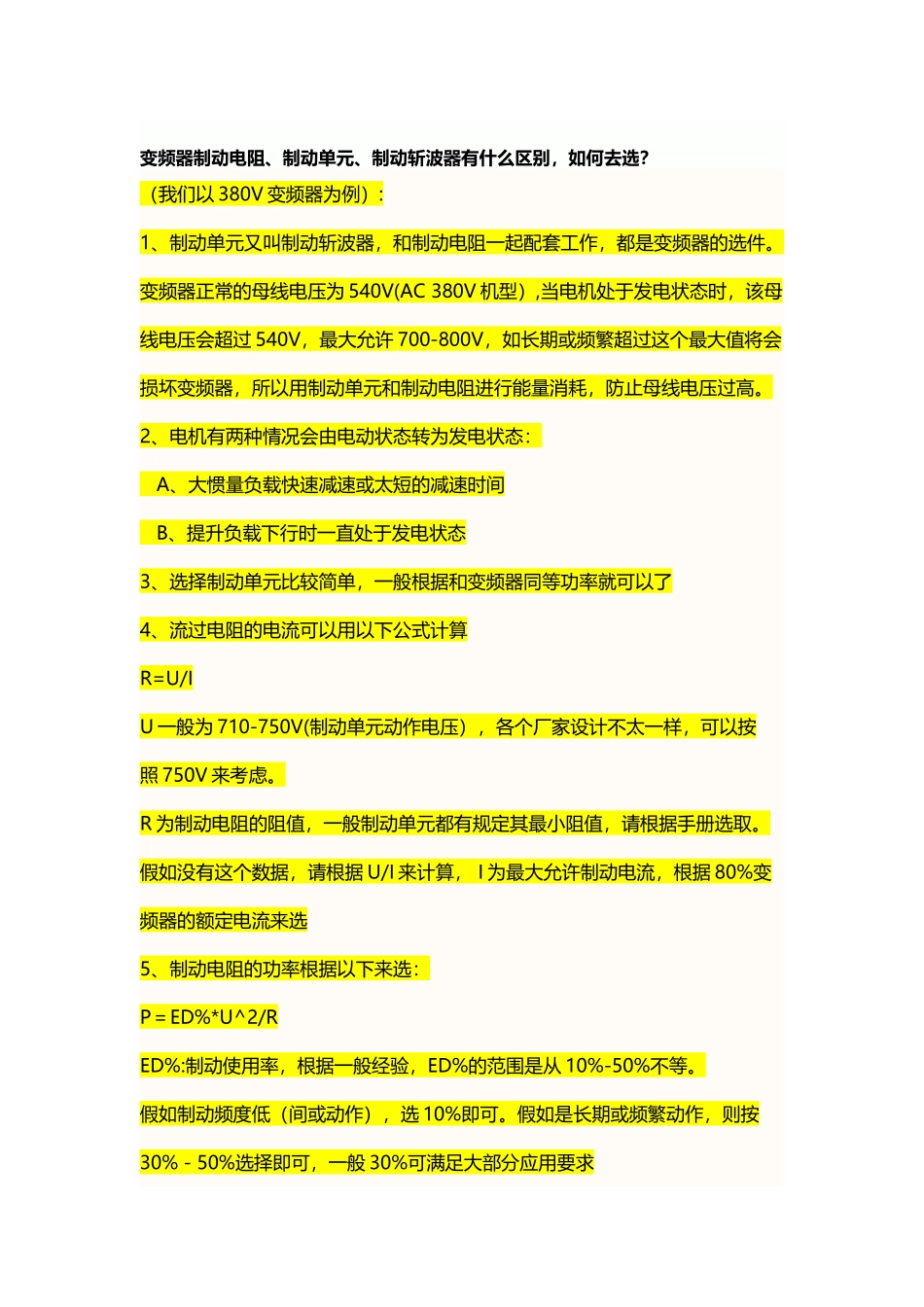

变频器制动电阻选型(1 页)Good is good, but better carries it.精益求精，善益求善。变频器制动电阻、制动单元、制动斩波器有什么区别，如何去选？（我们以 380V 变频器为例）:1、制动单元又叫制动斩波器，和制动电阻一起配套工作，都是变频器的选件。变频器正常的母线电压为 540V(AC 380V 机型）,当电机处于发电状态时，该母线电压会超过 540V，最大允许 700-800V，如长期或频繁超过这个最大值将会损坏变频器，所以用制动单元和制动电阻进行能量消耗，防止母线电压过高。2、电机有两种情况会由电动状态转为发电状态： A、大惯量负载快速减速或太短的减速时间 B、提升负载下行时一直处于发电状态3、选择制动单元比较简单，一般根据和变频器同等功率就可以了4、流过电阻的电流可以用以下公式计算R=U/I U 一般为 710-750V(制动单元动作电压），各个厂家设计不太一样，可以按照 750V 来考虑。R 为制动电阻的阻值，一般制动单元都有规定其最小阻值，请根据手册选取。假如没有这个数据，请根据 U/I 来计算， I 为最大允许制动电流，根据 80%变频器的额定电流来选5、制动电阻的功率根据以下来选：P＝ED%*U^2/RED%:制动使用率，根据一般经验，ED%的范围是从 10%-50%不等。假如制动频度低（间或动作），选 10%即可。假如是长期或频繁动作，则按30%－50%选择即可，一般 30%可满足大部分应用要求*"/&`~~。;{|【@。\-.#…/。[?}；>~—。>
