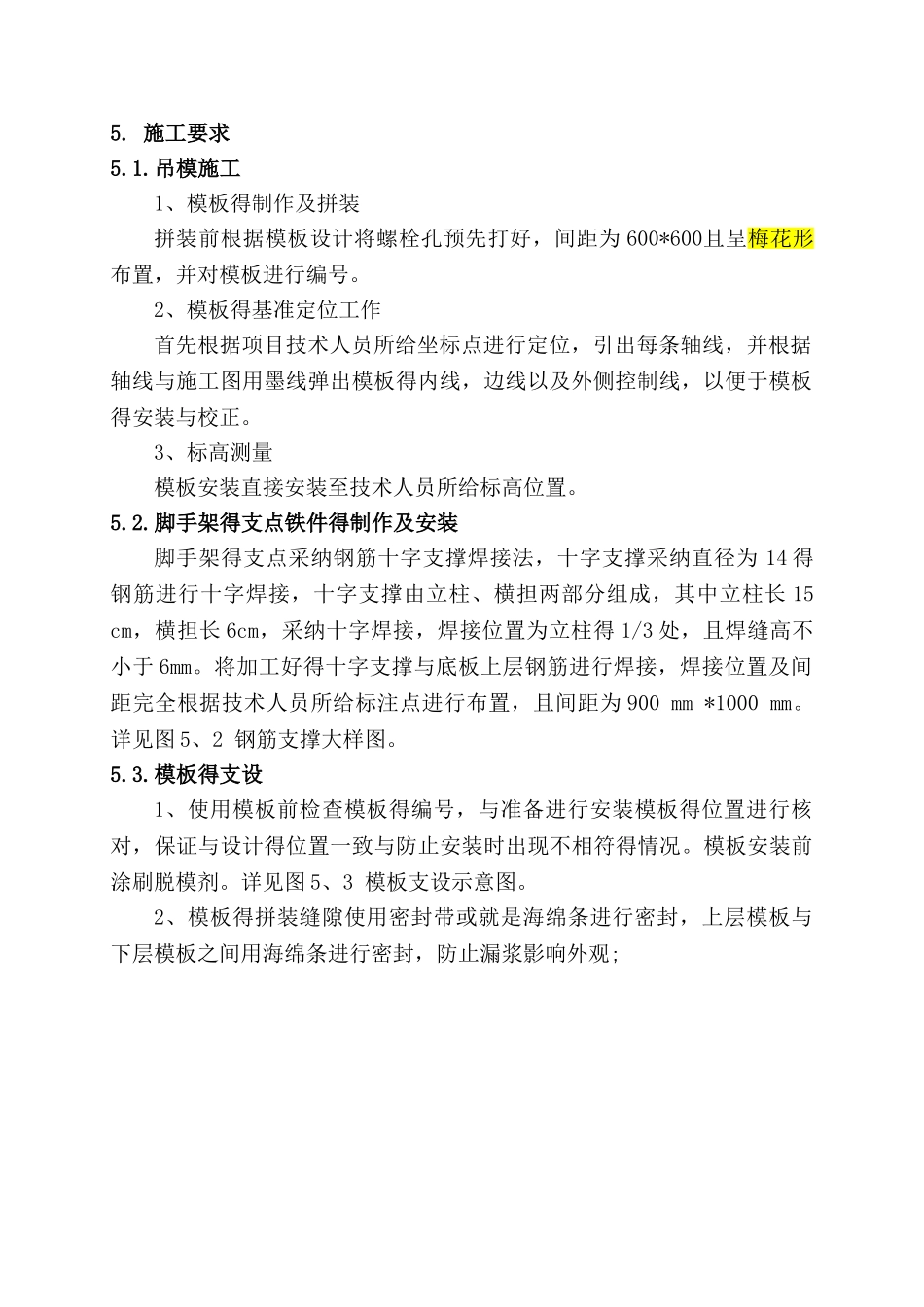

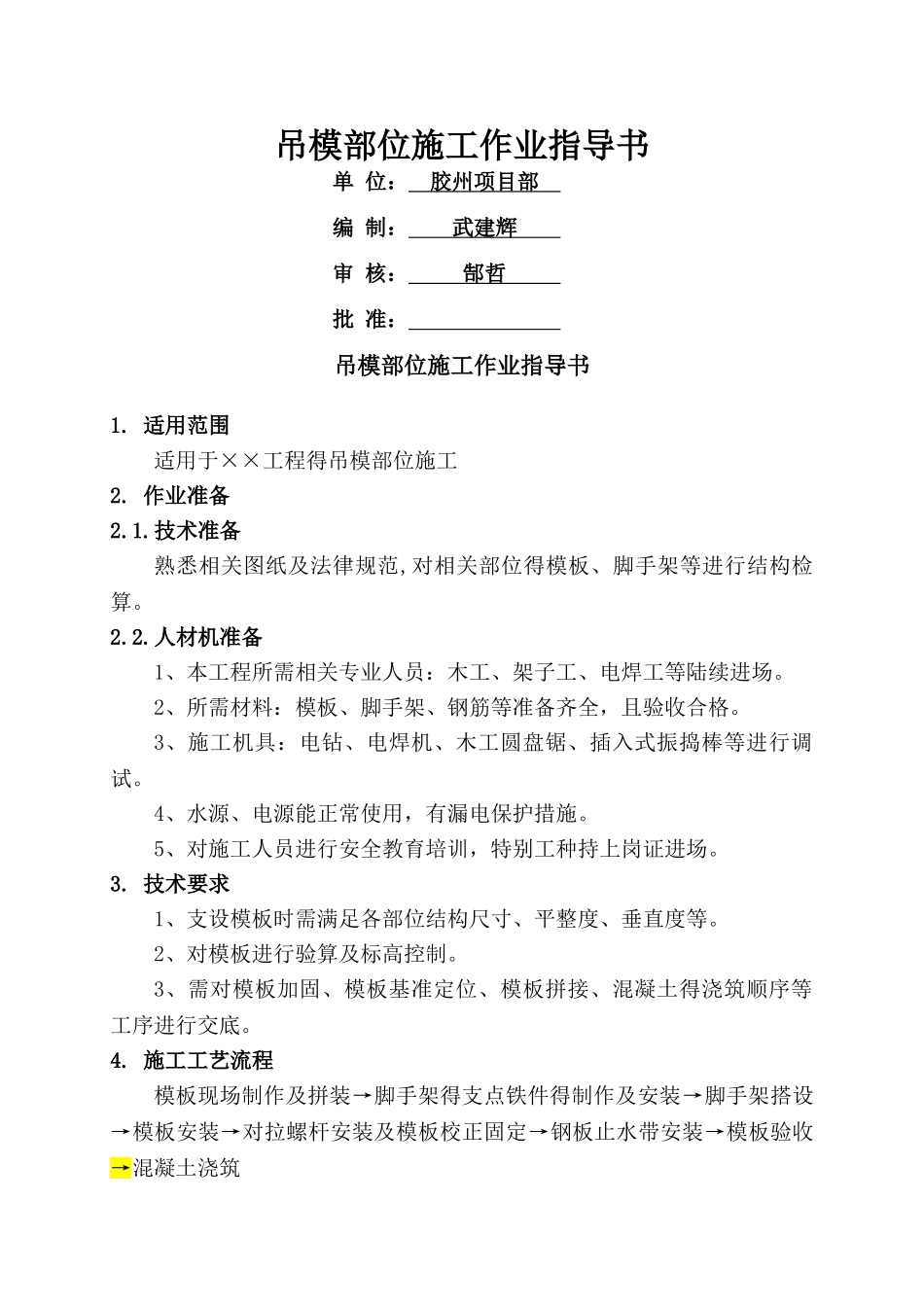

吊模部位施工作业指导书单 位： 胶州项目部 编 制： 武建辉 审 核： 郜哲 批 准： 吊模部位施工作业指导书1. 适用范围适用于××工程得吊模部位施工2. 作业准备2.1.技术准备熟悉相关图纸及法律规范,对相关部位得模板、脚手架等进行结构检算。2.2.人材机准备1、本工程所需相关专业人员：木工、架子工、电焊工等陆续进场。2、所需材料：模板、脚手架、钢筋等准备齐全，且验收合格。3、施工机具：电钻、电焊机、木工圆盘锯、插入式振捣棒等进行调试。4、水源、电源能正常使用，有漏电保护措施。5、对施工人员进行安全教育培训，特别工种持上岗证进场。3. 技术要求1、支设模板时需满足各部位结构尺寸、平整度、垂直度等。2、对模板进行验算及标高控制。3、需对模板加固、模板基准定位、模板拼接、混凝土得浇筑顺序等工序进行交底。4. 施工工艺流程模板现场制作及拼装→脚手架得支点铁件得制作及安装→脚手架搭设→模板安装→对拉螺杆安装及模板校正固定→钢板止水带安装→模板验收→混凝土浇筑5. 施工要求5.1.吊模施工1、模板得制作及拼装拼装前根据模板设计将螺栓孔预先打好，间距为 600*600且呈梅花形布置，并对模板进行编号。2、模板得基准定位工作首先根据项目技术人员所给坐标点进行定位，引出每条轴线，并根据轴线与施工图用墨线弹出模板得内线，边线以及外侧控制线，以便于模板得安装与校正。3、标高测量模板安装直接安装至技术人员所给标高位置。5.2.脚手架得支点铁件得制作及安装脚手架得支点采纳钢筋十字支撑焊接法，十字支撑采纳直径为 14 得钢筋进行十字焊接，十字支撑由立柱、横担两部分组成，其中立柱长 15 cm，横担长 6cm，采纳十字焊接，焊接位置为立柱得 1/3 处，且焊缝高不小于 6mm。将加工好得十字支撑与底板上层钢筋进行焊接，焊接位置及间距完全根据技术人员所给标注点进行布置，且间距为 900 mm *1000 mm。详见图 5、2 钢筋支撑大样图。5.3.模板得支设1、使用模板前检查模板得编号，与准备进行安装模板得位置进行核对，保证与设计得位置一致与防止安装时出现不相符得情况。模板安装前涂刷脱模剂。详见图 5、3 模板支设示意图。2、模板得拼装缝隙使用密封带或就是海绵条进行密封，上层模板与下层模板之间用海绵条进行密封，防止漏浆影响外观;图 5、2 钢筋支撑大样图3、模板支撑前必须将模板表面清理洁净，合模前需涂刷脱模剂，不得漏刷。图 5、3 模板支设示意图5.4.对拉螺杆安装及模板校正...
