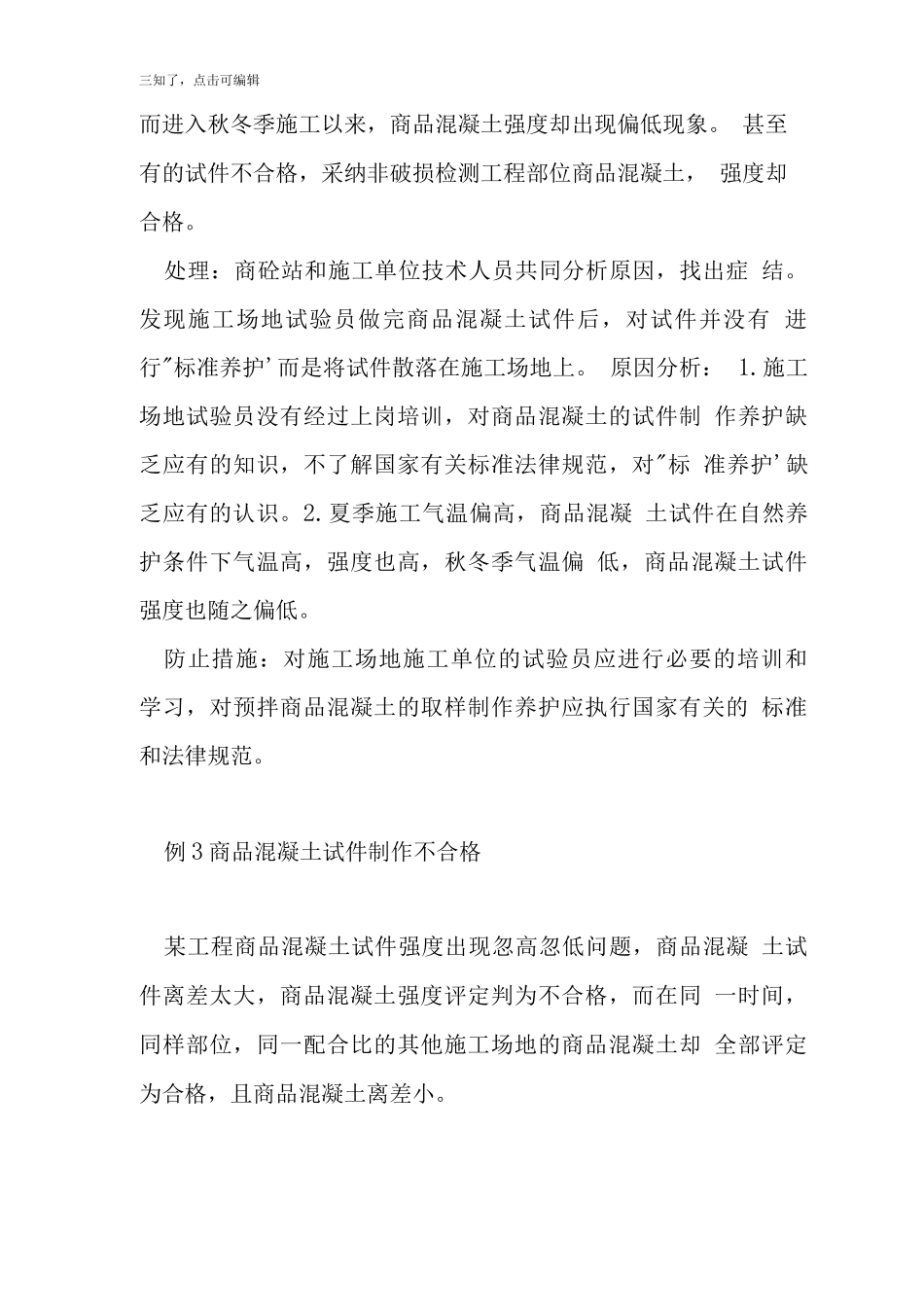

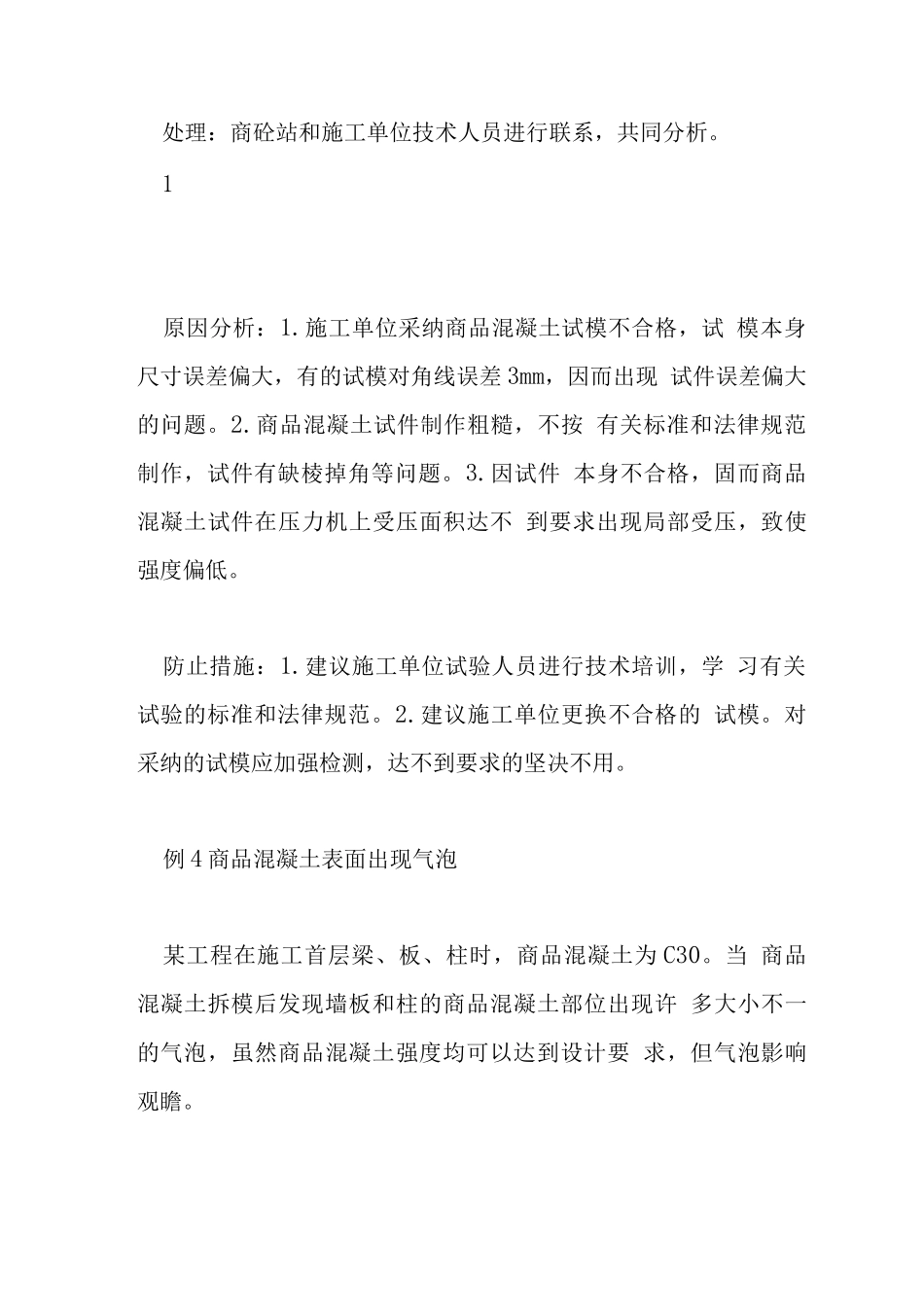

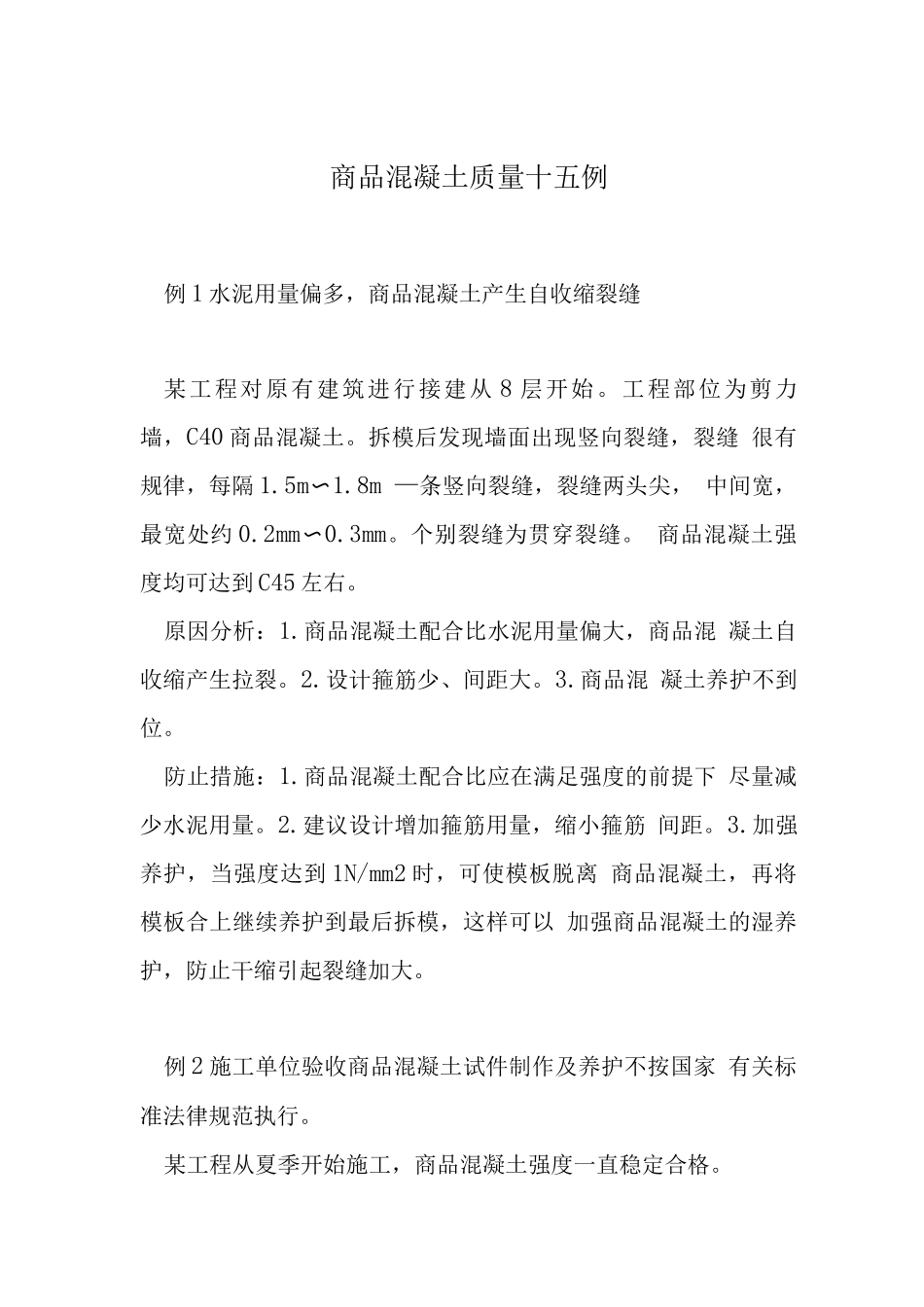

商品混凝土质量十五例例 1 水泥用量偏多，商品混凝土产生自收缩裂缝某工程对原有建筑进行接建从 8 层开始。工程部位为剪力 墙，C40 商品混凝土。拆模后发现墙面出现竖向裂缝，裂缝 很有规律，每隔 1.5m〜1.8m —条竖向裂缝，裂缝两头尖， 中间宽，最宽处约 0.2mm〜0.3mm。个别裂缝为贯穿裂缝。 商品混凝土强度均可达到 C45 左右。原因分析：1.商品混凝土配合比水泥用量偏大，商品混 凝土自收缩产生拉裂。2.设计箍筋少、间距大。3.商品混 凝土养护不到位。防止措施：1.商品混凝土配合比应在满足强度的前提下 尽量减少水泥用量。2.建议设计增加箍筋用量，缩小箍筋 间距。3.加强养护，当强度达到 1N/mm2 时，可使模板脱离 商品混凝土，再将模板合上继续养护到最后拆模，这样可以 加强商品混凝土的湿养护，防止干缩引起裂缝加大。例 2 施工单位验收商品混凝土试件制作及养护不按国家 有关标准法律规范执行。某工程从夏季开始施工，商品混凝土强度一直稳定合格。三知了，点击可编辑而进入秋冬季施工以来，商品混凝土强度却出现偏低现象。 甚至有的试件不合格，采纳非破损检测工程部位商品混凝土， 强度却合格。处理：商砼站和施工单位技术人员共同分析原因，找出症 结。发现施工场地试验员做完商品混凝土试件后，对试件并没有 进行"标准养护'而是将试件散落在施工场地上。 原因分析： 1.施工场地试验员没有经过上岗培训，对商品混凝土的试件制 作养护缺乏应有的知识，不了解国家有关标准法律规范，对"标 准养护'缺乏应有的认识。2.夏季施工气温偏高，商品混凝 土试件在自然养护条件下气温高，强度也高，秋冬季气温偏 低，商品混凝土试件强度也随之偏低。防止措施：对施工场地施工单位的试验员应进行必要的培训和 学习，对预拌商品混凝土的取样制作养护应执行国家有关的 标准和法律规范。例 3 商品混凝土试件制作不合格某工程商品混凝土试件强度出现忽高忽低问题，商品混凝 土试件离差太大，商品混凝土强度评定判为不合格，而在同 一时间，同样部位，同一配合比的其他施工场地的商品混凝土却 全部评定为合格，且商品混凝土离差小。处理：商砼站和施工单位技术人员进行联系，共同分析。1原因分析：1.施工单位采纳商品混凝土试模不合格，试 模本身尺寸误差偏大，有的试模对角线误差 3mm，因而出现 试件误差偏大的问题。2.商品混凝土试件制作粗糙，不按 有关标准和法律规范制作，试件有缺棱掉角等问题。3.因...
