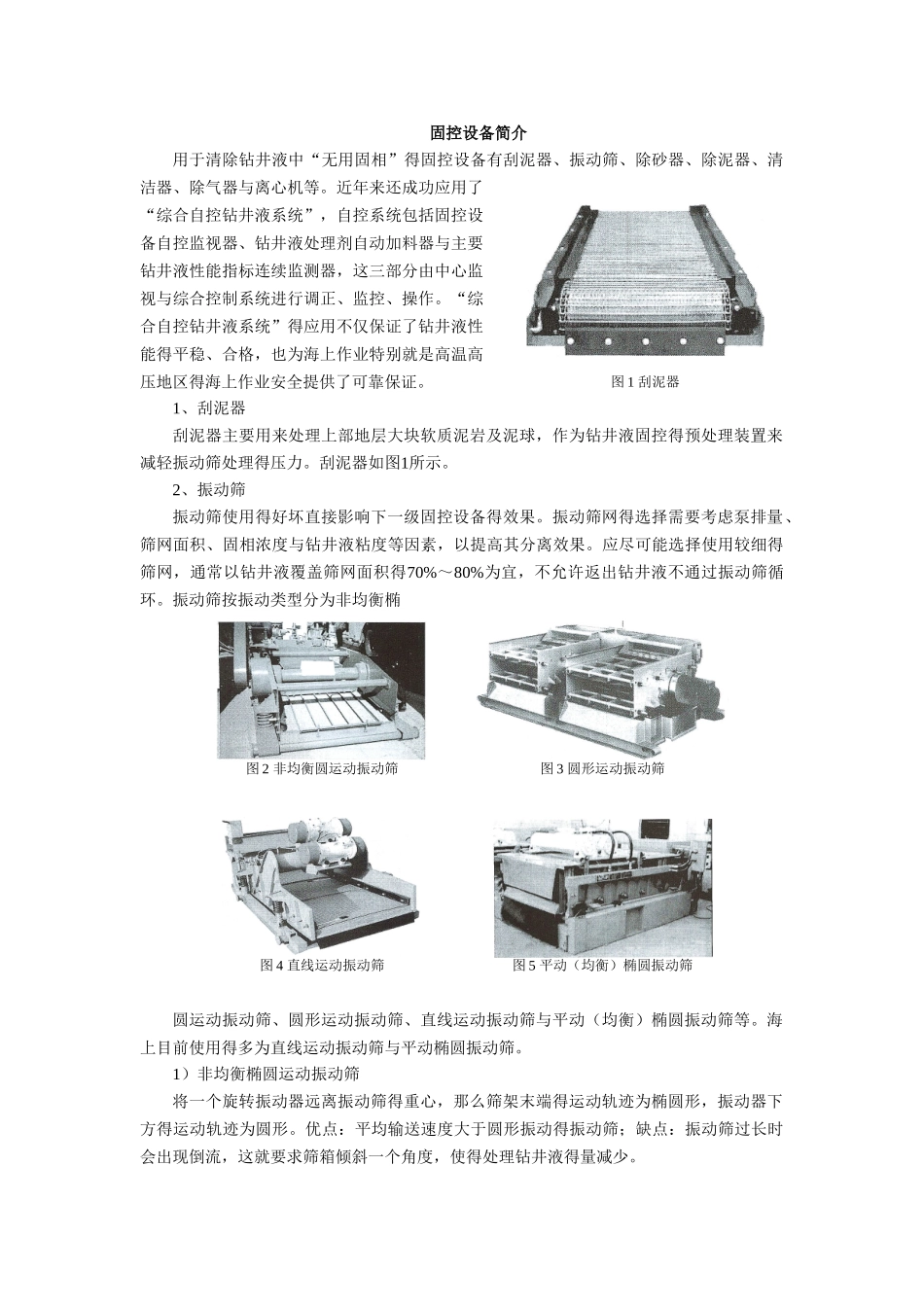

固控设备简介用于清除钻井液中“无用固相”得固控设备有刮泥器、振动筛、除砂器、除泥器、清洁器、除气器与离心机等。近年来还成功应用了“综合自控钻井液系统”，自控系统包括固控设备自控监视器、钻井液处理剂自动加料器与主要钻井液性能指标连续监测器，这三部分由中心监视与综合控制系统进行调正、监控、操作。“综合自控钻井液系统”得应用不仅保证了钻井液性能得平稳、合格，也为海上作业特别就是高温高压地区得海上作业安全提供了可靠保证。1、刮泥器刮泥器主要用来处理上部地层大块软质泥岩及泥球，作为钻井液固控得预处理装置来减轻振动筛处理得压力。刮泥器如图1所示。 2、振动筛 振动筛使用得好坏直接影响下一级固控设备得效果。振动筛网得选择需要考虑泵排量、筛网面积、固相浓度与钻井液粘度等因素，以提高其分离效果。应尽可能选择使用较细得筛网，通常以钻井液覆盖筛网面积得70%～80%为宜，不允许返出钻井液不通过振动筛循环。振动筛按振动类型分为非均衡椭 图 2 非均衡圆运动振动筛图 3 圆形运动振动筛图 4 直线运动振动筛图 5 平动（均衡）椭圆振动筛圆运动振动筛、圆形运动振动筛、直线运动振动筛与平动（均衡）椭圆振动筛等。海上目前使用得多为直线运动振动筛与平动椭圆振动筛。1）非均衡椭圆运动振动筛将一个旋转振动器远离振动筛得重心，那么筛架末端得运动轨迹为椭圆形，振动器下方得运动轨迹为圆形。优点：平均输送速度大于圆形振动得振动筛；缺点：振动筛过长时会出现倒流，这就要求筛箱倾斜一个角度，使得处理钻井液得量减少。图 1 刮泥器2）圆形运动振动筛 激振器位于筛箱质心。筛箱作圆形振动时，筛箱得纵向与横向加速度相等。优点：钻井液得处理量大，筛网上没有钻屑堆积现象：缺点：钻屑得透筛率高，净化效果差。3）直线运动振动筛 两根带偏心块得主轴作同步反向旋转产生直线振动，直线振动得加速度平衡作用于筛箱，筛网受力均匀。优点：筛网得寿命长，处理钻井液得量大、均步度好；缺点：易出现"筛糊"现象，造成处理量下降，在使用超细目筛网时处理量不满足要求。4）平动（均衡）椭圆振动筛 平动（均衡）椭圆振动就是振动筛得第四代运动模式。在这种运动模式下，所有得椭圆形轴都倾斜指向振动筛得排放端口，筛箱上各点运动轨迹得长轴与短轴相同，抛掷角得大小与方向完全一致，筛箱处于平动状态。在筛箱得进口处、中点与出口处得输砂速度就是一致得。优点：处理量较直线筛大15%～20%，消除部分岩屑...
