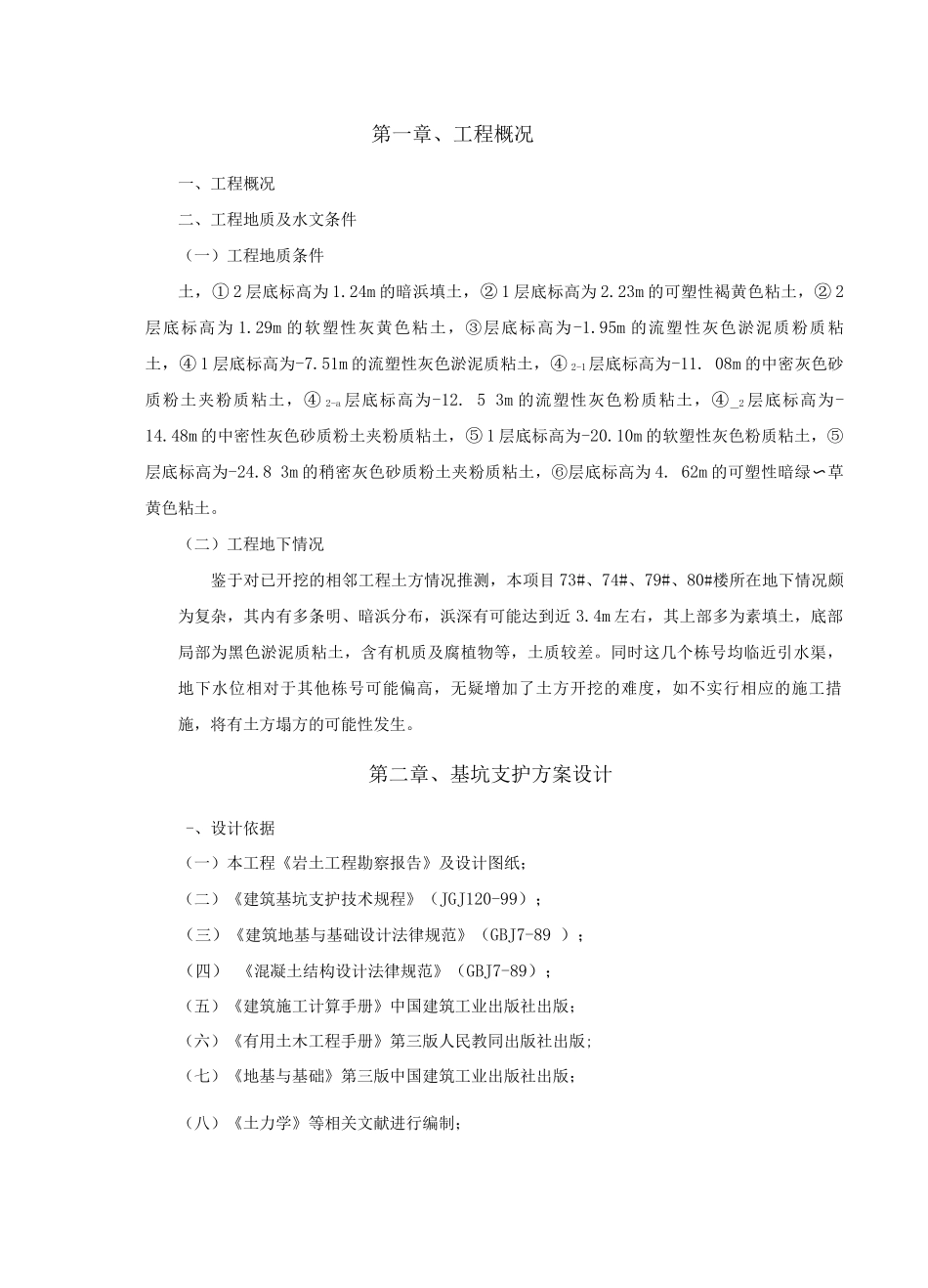

第一章、工程概况一、工程概况二、工程地质及水文条件（一）工程地质条件土，① 2 层底标高为 1.24m 的暗浜填土，② 1 层底标高为 2.23m 的可塑性褐黄色粘土，② 2层底标高为 1.29m 的软塑性灰黄色粘土，③层底标高为-1.95m 的流塑性灰色淤泥质粉质粘土，④ 1 层底标高为-7.51m 的流塑性灰色淤泥质粘土，④ 2-1层底标高为-11. 08m 的中密灰色砂质粉土夹粉质粘土，④ 2-a 层底标高为-12. 5 3m 的流塑性灰色粉质粘土，④_2 层底标高为-14.48m 的中密性灰色砂质粉土夹粉质粘土，⑤ 1 层底标高为-20.10m 的软塑性灰色粉质粘土，⑤层底标高为-24.8 3m 的稍密灰色砂质粉土夹粉质粘土，⑥层底标高为 4. 62m 的可塑性暗绿草〜黄色粘土。（二）工程地下情况鉴于对已开挖的相邻工程土方情况推测，本项目 73#、74#、79#、80#楼所在地下情况颇为复杂，其内有多条明、暗浜分布，浜深有可能达到近 3.4m 左右，其上部多为素填土，底部局部为黑色淤泥质粘土，含有机质及腐植物等，土质较差。同时这几个栋号均临近引水渠，地下水位相对于其他栋号可能偏高，无疑增加了土方开挖的难度，如不实行相应的施工措施，将有土方塌方的可能性发生。第二章、基坑支护方案设计-、设计依据（一）本工程《岩土工程勘察报告》及设计图纸；（二）《建筑基坑支护技术规程》（JGJ120-99）；（三）《建筑地基与基础设计法律规范》（GBJ7-89 ）；（四） 《混凝土结构设计法律规范》（GBJ7-89）；（五）《建筑施工计算手册》中国建筑工业出版社出版；（六）《有用土木工程手册》第三版人民教同出版社出版;（七）《地基与基础》第三版中国建筑工业出版社出版；（八）《土力学》等相关文献进行编制；二、基坑支护方案的设计（一）护坡形式根据地质勘察报告，基坑土质表面为填土，下层为淤泥质粘土。基坑支护采纳土钉墙喷锚混凝土支护方案，即基坑四周分层挖槽分层支护，靠设置于坡体中的土钉被动受力（主要是受拉作用），提高土体的抗剪切强度，同时混凝土面层则起到限制和约束基坑土体侧向变形的作用。基坑开挖在支护完成后进行。主要包括土钉施工、钢筋网混凝土面层施工及排水系统等施工。同时为了既确保边坡安全，又能有效降低成本，拟实行 1:1.2 土钉墙支护。基坑支护平面图详见附图。（二）地质参数及拟定措施据该场地勘察报告，本工程场地标高计算时按士 0.考虑的土层厚度见图,计算时选出土层厚度及参数详见下表：序号土层名称层厚（m）粘...
