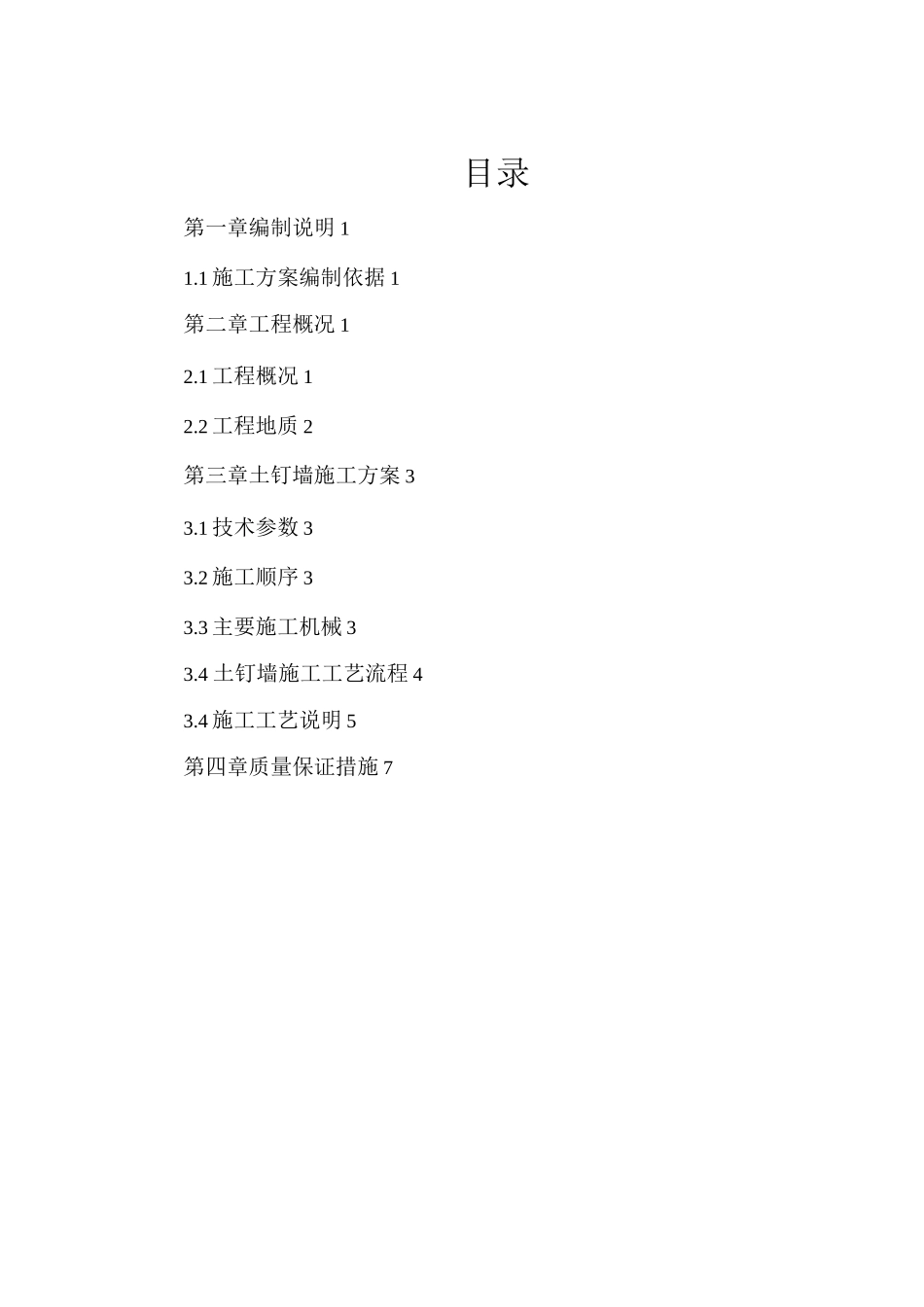

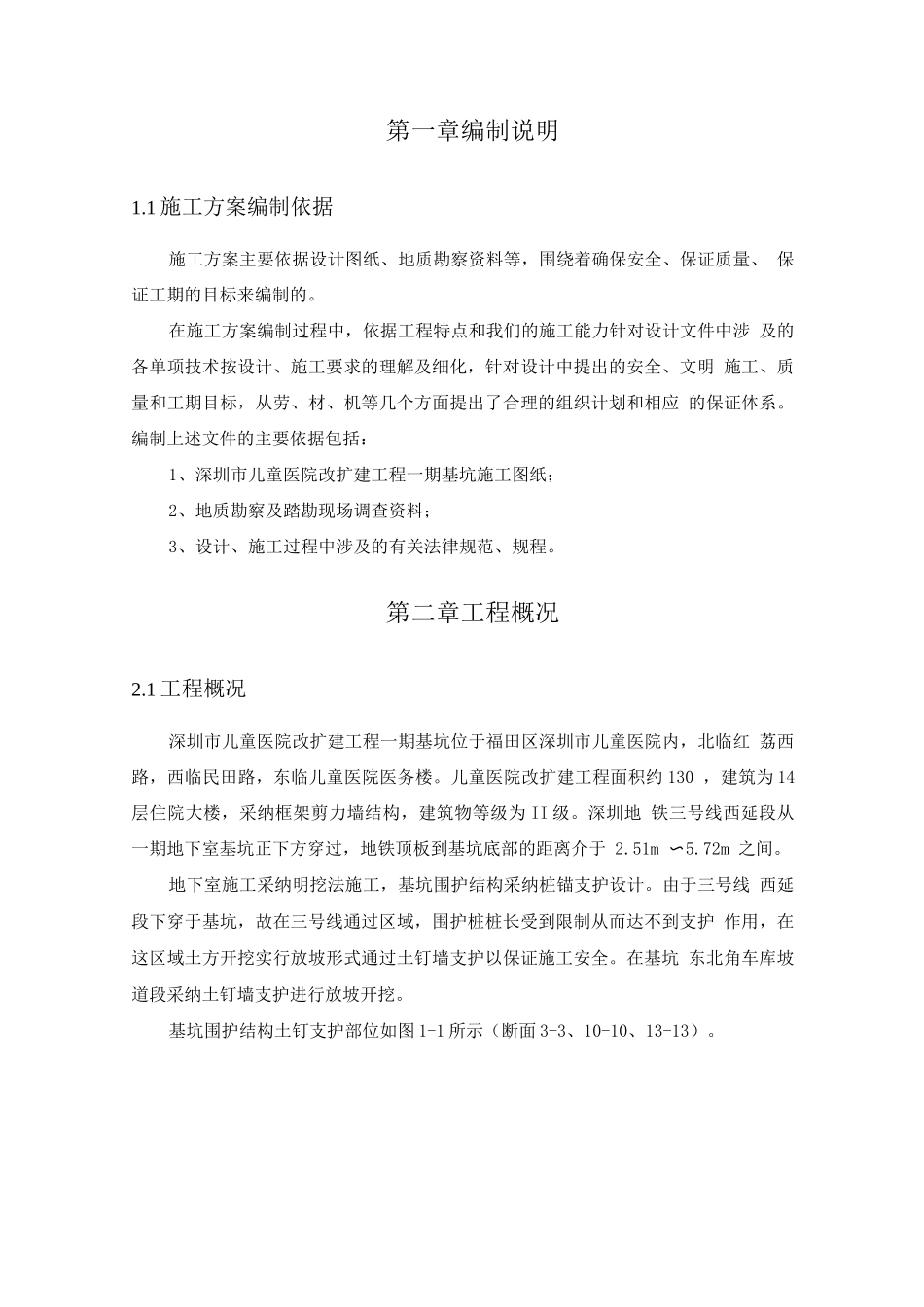

目录第一章编制说明 11.1 施工方案编制依据 1第二章工程概况 12.1 工程概况 12.2 工程地质 2第三章土钉墙施工方案 33.1 技术参数 33.2 施工顺序 33.3 主要施工机械 33.4 土钉墙施工工艺流程 43.4 施工工艺说明 5第四章质量保证措施 7第一章编制说明1.1 施工方案编制依据施工方案主要依据设计图纸、地质勘察资料等，围绕着确保安全、保证质量、 保证工期的目标来编制的。在施工方案编制过程中，依据工程特点和我们的施工能力针对设计文件中涉 及的各单项技术按设计、施工要求的理解及细化，针对设计中提出的安全、文明 施工、质量和工期目标，从劳、材、机等几个方面提出了合理的组织计划和相应 的保证体系。编制上述文件的主要依据包括：1、深圳市儿童医院改扩建工程一期基坑施工图纸；2、地质勘察及踏勘现场调查资料；3、设计、施工过程中涉及的有关法律规范、规程。第二章工程概况2.1 工程概况深圳市儿童医院改扩建工程一期基坑位于福田区深圳市儿童医院内，北临红 荔西路，西临民田路，东临儿童医院医务楼。儿童医院改扩建工程面积约 130 ，建筑为 14层住院大楼，采纳框架剪力墙结构，建筑物等级为 II 级。深圳地 铁三号线西延段从一期地下室基坑正下方穿过，地铁顶板到基坑底部的距离介于 2.51m 〜5.72m 之间。地下室施工采纳明挖法施工，基坑围护结构采纳桩锚支护设计。由于三号线 西延段下穿于基坑，故在三号线通过区域，围护桩桩长受到限制从而达不到支护 作用，在这区域土方开挖实行放坡形式通过土钉墙支护以保证施工安全。在基坑 东北角车库坡道段采纳土钉墙支护进行放坡开挖。基坑围护结构土钉支护部位如图 1-1 所示（断面 3-3、10-10、13-13）。2.2 工程地质根据钻孔揭露，土钉墙施工部分场地地层有人工填土，第四系冲洪积层、残 积层，自上至下分述如下：⑴ 人工填土层（Qml）素填土：场地内均有分布，褐黄色、褐红色，稍湿，松散，未固结，主要由 石英质砾砂混碎块石和粘性土组成，其中砾砂含量 40%左右，部分钻孔含有少量 碎砖块等建筑垃圾。该层场地内均有分布，揭露层厚 2. - 6.m 不等，平均厚 度 3.90 m,层顶标高 10.03〜11.75m。⑵ 第四系冲洪积层（Qal+pl）1）淤泥质土灰黑色黑色，湿饱和，软塑状，部分钻孔为流塑状，主要 由粘〜〜土组成，局部夹有较多的石英质细砂，该层主要分布在场地的中部，呈条带 状分布，层厚 2.〜4.30m 不等，平均厚度 3.16 m,层顶标...
