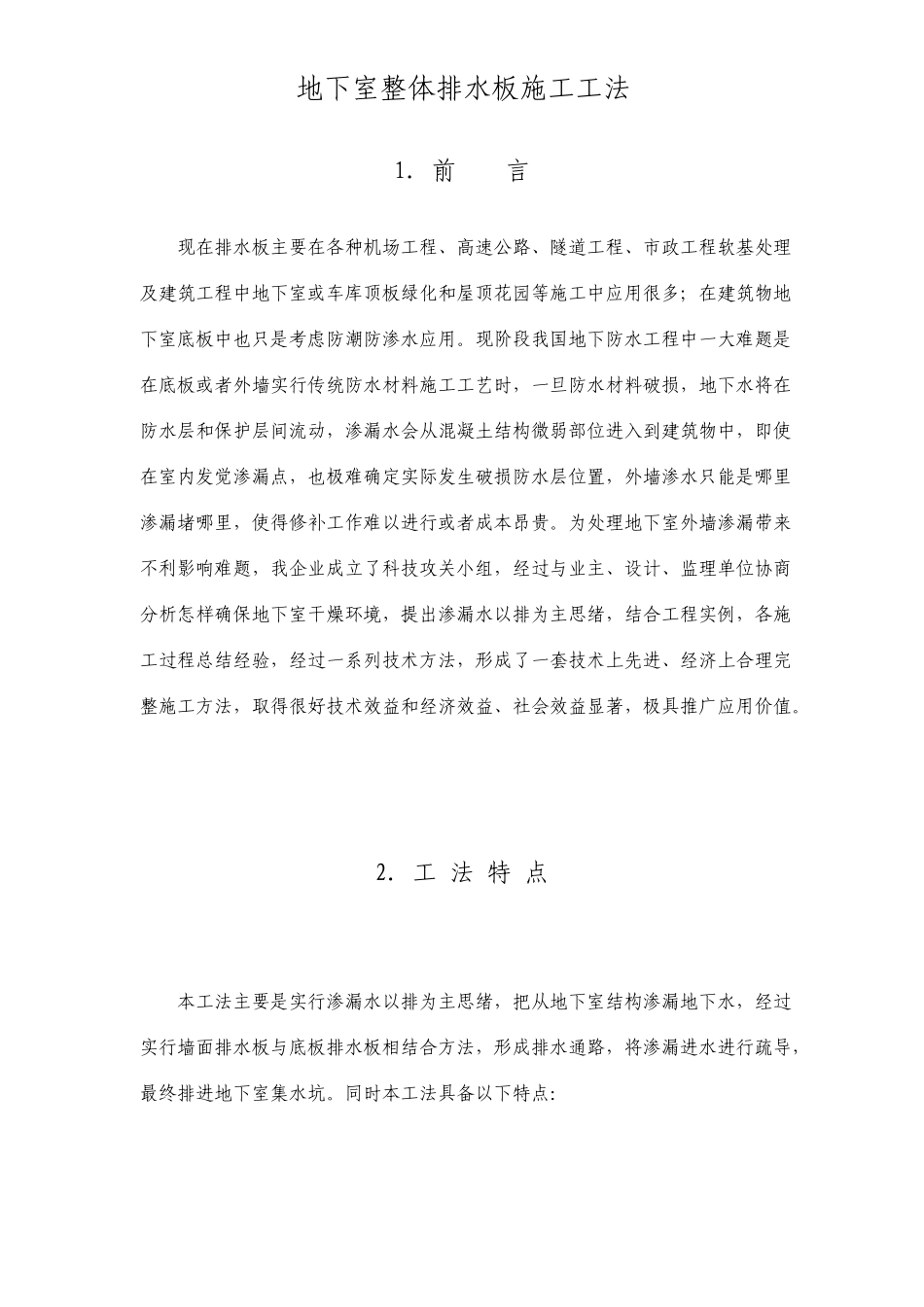

地下室整体排水板施工工法 1. 前 言 现在排水板主要在各种机场工程、高速公路、隧道工程、市政工程软基处理及建筑工程中地下室或车库顶板绿化和屋顶花园等施工中应用很多；在建筑物地下室底板中也只是考虑防潮防渗水应用。现阶段我国地下防水工程中一大难题是在底板或者外墙实行传统防水材料施工工艺时，一旦防水材料破损，地下水将在防水层和保护层间流动，渗漏水会从混凝土结构微弱部位进入到建筑物中，即使在室内发觉渗漏点，也极难确定实际发生破损防水层位置，外墙渗水只能是哪里渗漏堵哪里，使得修补工作难以进行或者成本昂贵。为处理地下室外墙渗漏带来不利影响难题，我企业成立了科技攻关小组，经过与业主、设计、监理单位协商分析怎样确保地下室干燥环境，提出渗漏水以排为主思绪，结合工程实例，各施工过程总结经验，经过一系列技术方法，形成了一套技术上先进、经济上合理完整施工方法，取得很好技术效益和经济效益、社会效益显著，极具推广应用价值。 2. 工 法 特 点 本工法主要是实行渗漏水以排为主思绪，把从地下室结构渗漏地下水，经过实行墙面排水板与底板排水板相结合方法，形成排水通路，将渗漏进水进行疏导，最终排进地下室集水坑。同时本工法具备以下特点： 1．使用本工法加紧施工进度，所需安装时间短，产品本身非常轻巧，易于搬运及安装，不论阴天雨天，只非技术工人即可进行施工； 2．排水板支点抗压强度高，集防水、排水、保温、保护层等为一体； 3．排水板边缘有卡槽能够搭接为整体，底部有支点形成四通八达多层空间利于排水,排水功效强。 4．本工法使用材料环境保护、节能。 3. 适 用 范 围 3.1 本工法适适用于地下工程外墙、地面防水工作； 3.2 本工法适适用于地下室外墙渗漏治理工作。 4. 工 艺 原 理 利用带支点整体排水板体系与墙体、地面之间空隙，做出永久中空层即导排水层，形成排水通路进行疏排水、防潮。可将地下室渗水引流至排水沟、排水管等最终将渗水引进集水坑，经过水泵排出，达成地下室外墙面及地面无渗点、水印目标，确保地下室干爽。 5. 施工工艺流程及操作关键点 地下室整体排水板施工应根据先地面后墙面施工流程进行，在墙根处地面上设置排水沟形成整体排水通路。 装饰面层 图 5 整体排水板结构体系图 5.1 地面排水板施工工艺流程 5.1.1 工艺流程 混凝土底板地面排水板胀钉固定混凝土外墙墙面排水板粘贴自粘卷材Ф6 钢筋固定、封堵混凝土地面排水沟排水沟...
