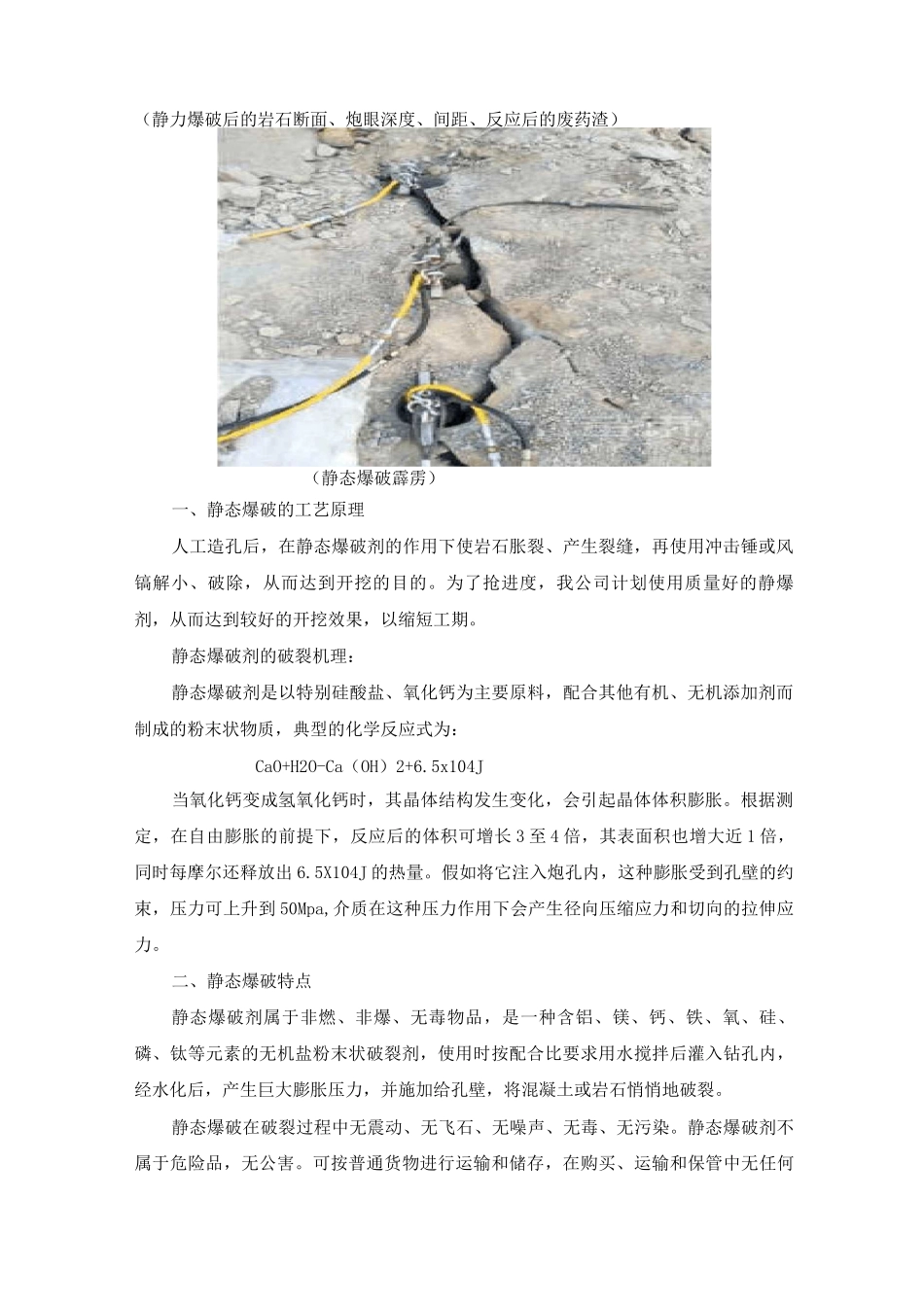

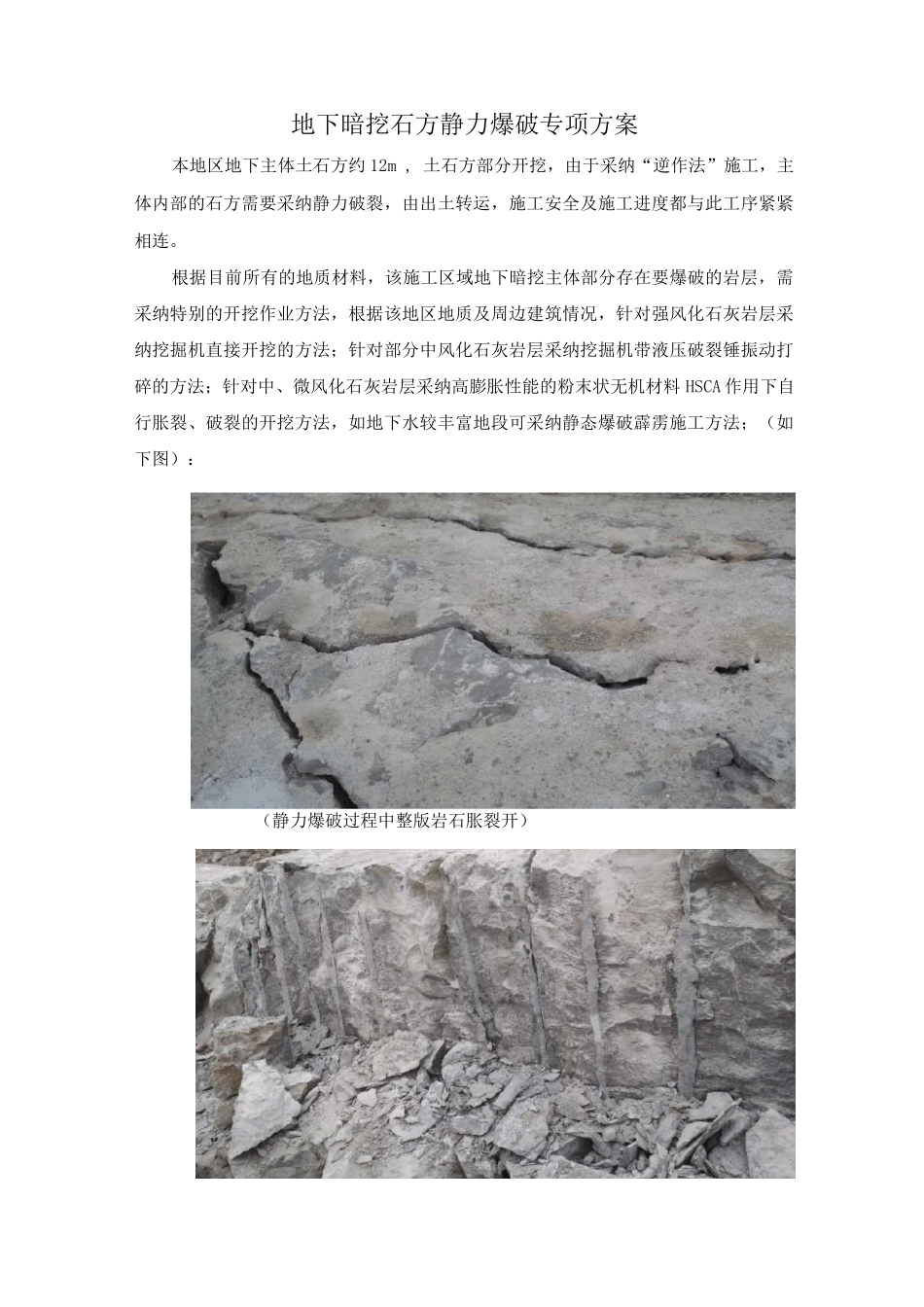

地下暗挖石方静力爆破专项方案本地区地下主体土石方约 12m , 土石方部分开挖，由于采纳“逆作法”施工，主体内部的石方需要采纳静力破裂，由出土转运，施工安全及施工进度都与此工序紧紧相连。根据目前所有的地质材料，该施工区域地下暗挖主体部分存在要爆破的岩层，需采纳特别的开挖作业方法，根据该地区地质及周边建筑情况，针对强风化石灰岩层采纳挖掘机直接开挖的方法；针对部分中风化石灰岩层采纳挖掘机带液压破裂锤振动打碎的方法；针对中、微风化石灰岩层采纳高膨胀性能的粉末状无机材料 HSCA 作用下自行胀裂、破裂的开挖方法，如地下水较丰富地段可采纳静态爆破霹雳施工方法；（如下图）：（静力爆破过程中整版岩石胀裂开）（静力爆破后的岩石断面、炮眼深度、间距、反应后的废药渣）（静态爆破霹雳）一、静态爆破的工艺原理人工造孔后，在静态爆破剂的作用下使岩石胀裂、产生裂缝，再使用冲击锤或风镐解小、破除，从而达到开挖的目的。为了抢进度，我公司计划使用质量好的静爆剂，从而达到较好的开挖效果，以缩短工期。静态爆破剂的破裂机理：静态爆破剂是以特别硅酸盐、氧化钙为主要原料，配合其他有机、无机添加剂而制成的粉末状物质，典型的化学反应式为：CaO+H2O-Ca（OH）2+6.5x104J当氧化钙变成氢氧化钙时，其晶体结构发生变化，会引起晶体体积膨胀。根据测定，在自由膨胀的前提下，反应后的体积可增长 3 至 4 倍，其表面积也增大近 1 倍，同时每摩尔还释放出 6.5X104J 的热量。假如将它注入炮孔内，这种膨胀受到孔壁的约束，压力可上升到 50Mpa,介质在这种压力作用下会产生径向压缩应力和切向的拉伸应力。二、静态爆破特点静态爆破剂属于非燃、非爆、无毒物品，是一种含铝、镁、钙、铁、氧、硅、磷、钛等元素的无机盐粉末状破裂剂，使用时按配合比要求用水搅拌后灌入钻孔内，经水化后，产生巨大膨胀压力，并施加给孔壁，将混凝土或岩石悄悄地破裂。静态爆破在破裂过程中无震动、无飞石、无噪声、无毒、无污染。静态爆破剂不属于危险品，无公害。可按普通货物进行运输和储存，在购买、运输和保管中无任何限制。三、静态爆破施工工艺流程1、工艺流程图施工前准备 T 设计布孔 T 测量定位 T 钻孔 T 装药 T 药剂反应、清渣^进入下一层循环施工。2、操作要点对于岩石破裂需要了解岩石性质、节理、走向及地下水情况。钻孔参数、钻孔分布和破裂顺序则需要根据破裂对象的实际情况确定。另外静态破裂剂的效力和初始开...
