地下综合管廊基坑监测方案

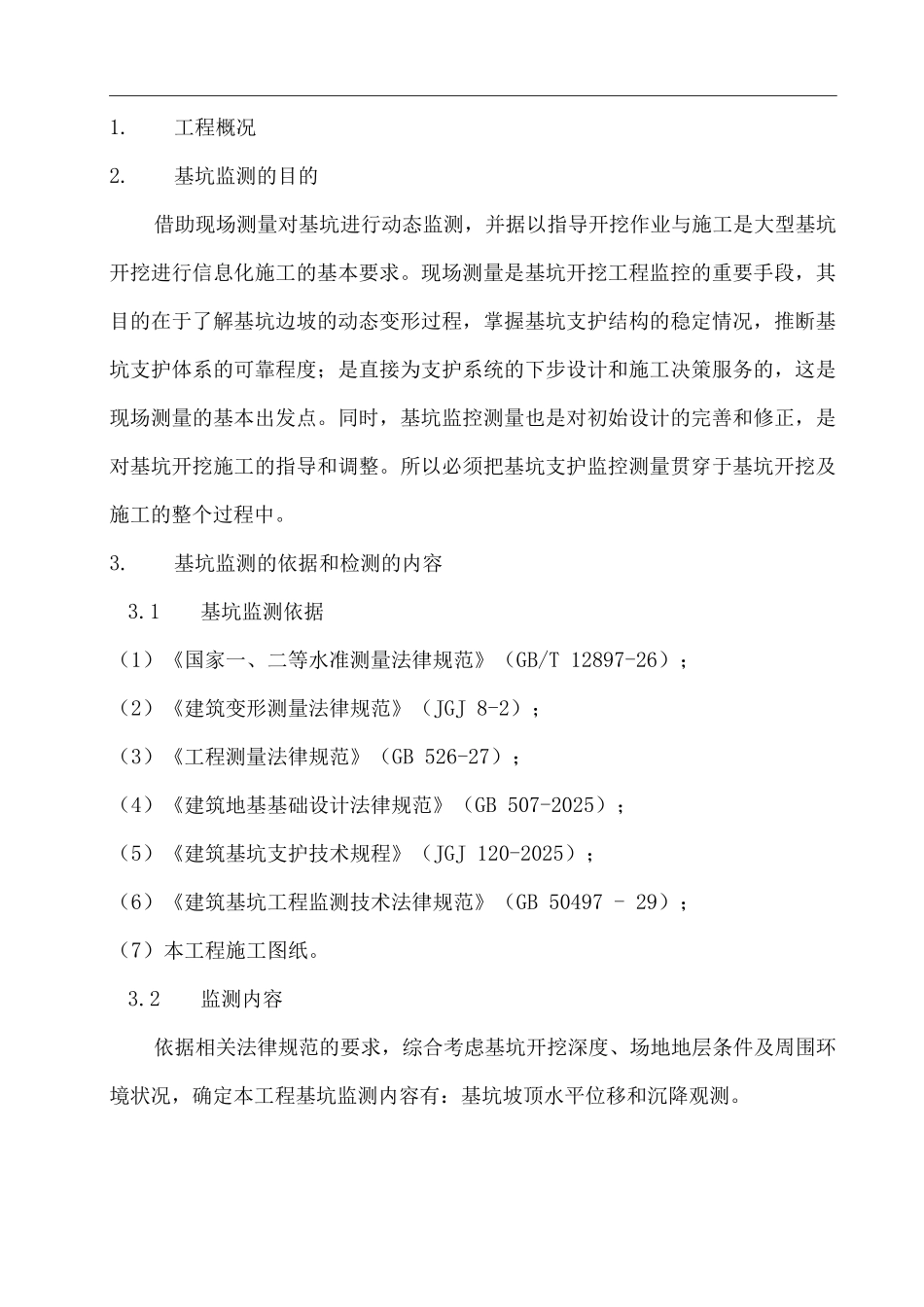

1.工程概况2.基坑监测的目的借助现场测量对基坑进行动态监测，并据以指导开挖作业与施工是大型基坑开挖进行信息化施工的基本要求。现场测量是基坑开挖工程监控的重要手段，其目的在于了解基坑边坡的动态变形过程，掌握基坑支护结构的稳定情况，推断基坑支护体系的可靠程度；是直接为支护系统的下步设计和施工决策服务的，这是现场测量的基本出发点。同时，基坑监控测量也是对初始设计的完善和修正，是对基坑开挖施工的指导和调整。所以必须把基坑支护监控测量贯穿于基坑开挖及施工的整个过程中。3.基坑监测的依据和检测的内容3.1基坑监测依据（1）《国家一、二等水准测量法律规范》（GB/T 12897-26）；（2）《建筑变形测量法律规范》（JGJ 8-2）；（3）《工程测量法律规范》（GB 526-27）；（4）《建筑地基基础设计法律规范》（GB 507-2025）；（5）《建筑基坑支护技术规程》（JGJ 120-2025）；（6）《建筑基坑工程监测技术法律规范》（GB 50497 - 29）；（7）本工程施工图纸。3.2监测内容依据相关法律规范的要求，综合考虑基坑开挖深度、场地地层条件及周围环境状况，确定本工程基坑监测内容有：基坑坡顶水平位移和沉降观测。4.基坑监测仪器及观测点布置4.1监测手段4.1.1采纳精密水准仪进行基坑坡顶沉降监测。4.1.2采纳全站仪进行基坑坡顶水平位移监测。4.2主要监测仪器主要监测仪器序号仪器设备名称/型号仪器设备性能生产厂家数量1水准仪/DiNi12电子水准仪0.3mm/km12全站仪/TC7022mm+2ppm/2 ”14.3 观测点布置依据《建筑基坑工程监测技术法律规范》(GB 50497-29)和《建筑变形测量法律规范》(JGJ 8-27)的技术要求，监测点的布置应能反映监测对象的实际状态及其变化趋势，基坑变形监测点沿基坑边坡每 20m 设置一个监测点，中部、阳角处应布置监测点，监测点设置在边坡的坡顶，离坡边不应大于 5mm ,水平和竖向位移监测点为共用点。5.监测方法、监测频率和监测控制标准5.1变形监测方法5.1.1基坑坡顶水平位移监测(1)监测目的了解基坑开挖过程中基坑顶部的水平位移变形过程及最大水平位移值，为调整基坑开挖顺序和开挖速度提供依据，以确保基坑支护结构和周边环境的安全。(2)基坑监测基准点的设置基坑监测基准点的形式和埋设可参考一级导线网的基准点的要求进行，根据现场情况，控制点数目不少于 4 个，以便组成导线控制网或形成大地四边形。同时，在基坑的周围设置至少 4 个工作基准点，以便对本工程的观测点进行水平位移观测。基...
