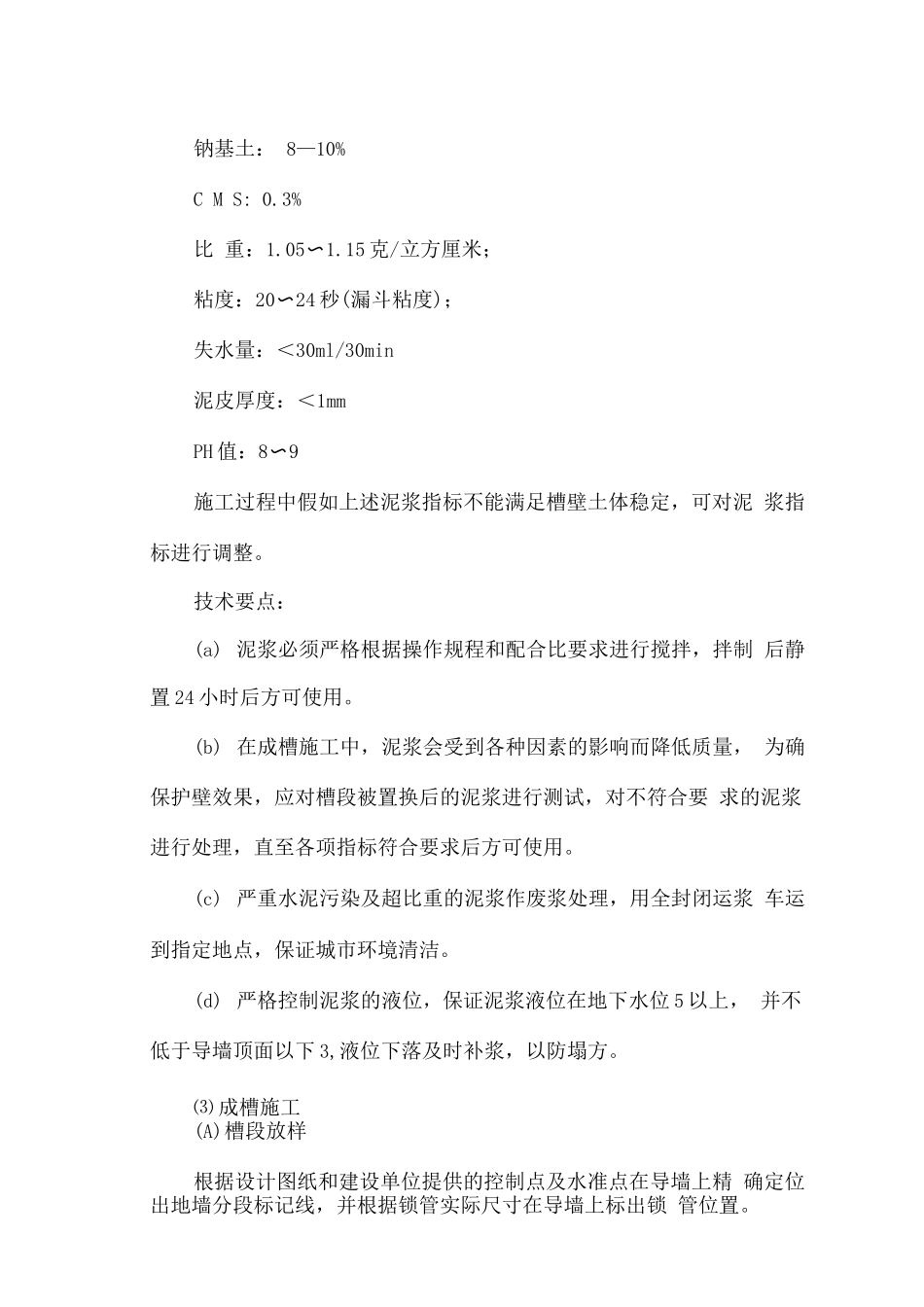

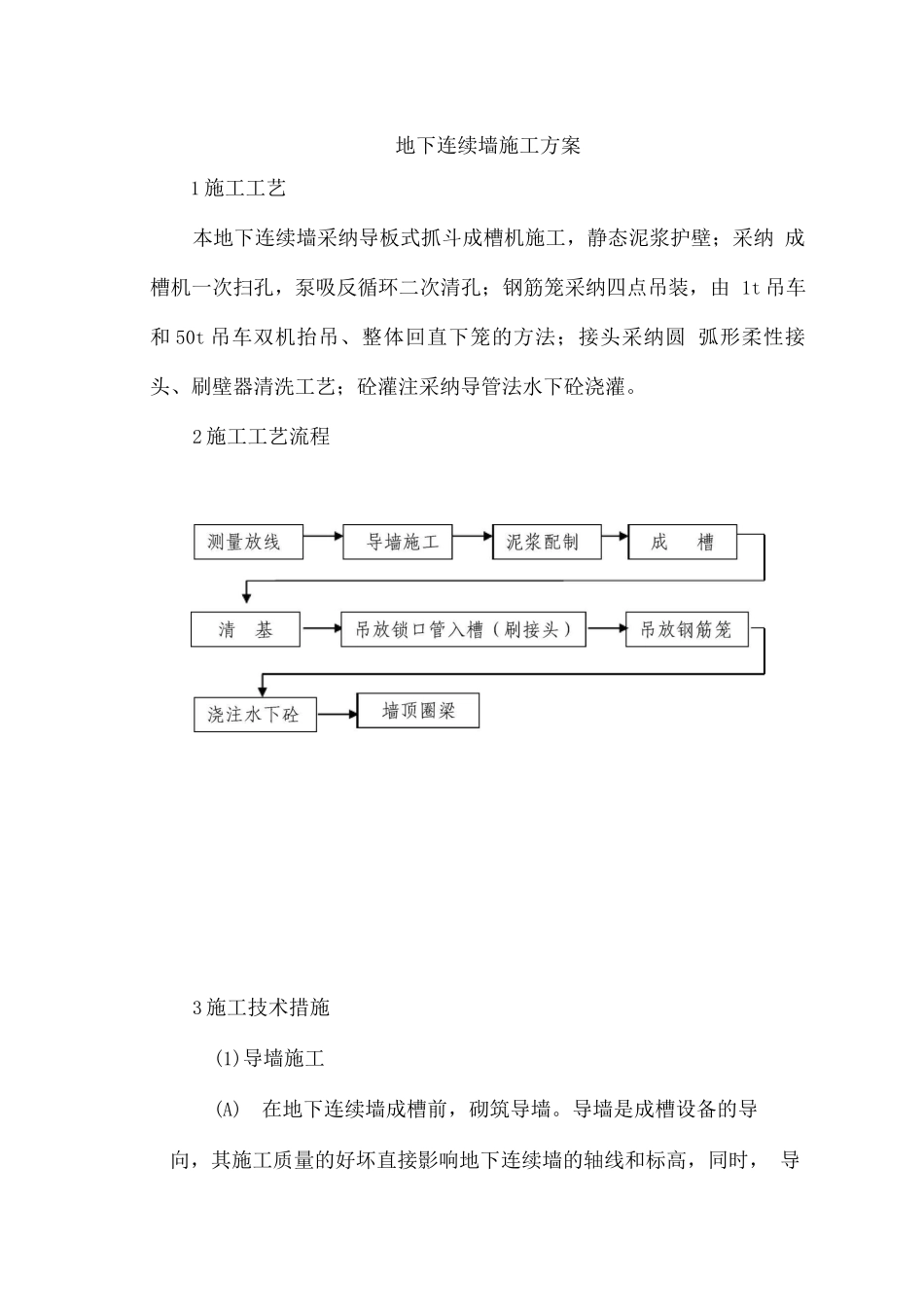

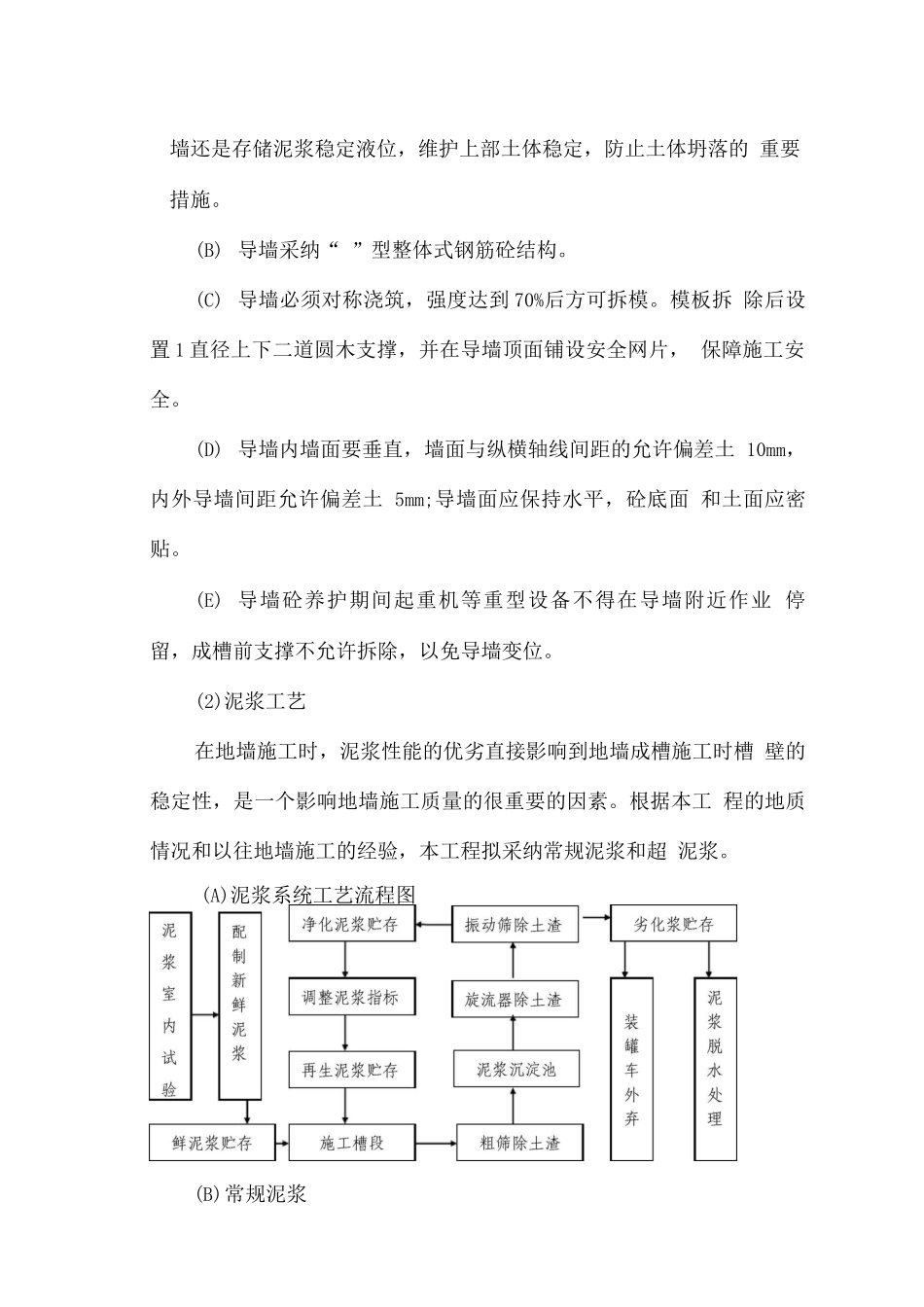

地下连续墙施工方案1 施工工艺本地下连续墙采纳导板式抓斗成槽机施工，静态泥浆护壁；采纳 成槽机一次扫孔，泵吸反循环二次清孔；钢筋笼采纳四点吊装，由 1t 吊车和 50t 吊车双机抬吊、整体回直下笼的方法；接头采纳圆 弧形柔性接头、刷壁器清洗工艺；砼灌注采纳导管法水下砼浇灌。2 施工工艺流程3 施工技术措施(1)导墙施工(A)在地下连续墙成槽前，砌筑导墙。导墙是成槽设备的导 向，其施工质量的好坏直接影响地下连续墙的轴线和标高，同时， 导墙还是存储泥浆稳定液位，维护上部土体稳定，防止土体坍落的 重要措施。(B) 导墙采纳“ ”型整体式钢筋砼结构。(C) 导墙必须对称浇筑，强度达到 70%后方可拆模。模板拆 除后设置 1 直径上下二道圆木支撑，并在导墙顶面铺设安全网片， 保障施工安全。(D) 导墙内墙面要垂直，墙面与纵横轴线间距的允许偏差土 10mm，内外导墙间距允许偏差土 5mm;导墙面应保持水平，砼底面 和土面应密贴。(E) 导墙砼养护期间起重机等重型设备不得在导墙附近作业 停留，成槽前支撑不允许拆除，以免导墙变位。(2)泥浆工艺在地墙施工时，泥浆性能的优劣直接影响到地墙成槽施工时槽 壁的稳定性，是一个影响地墙施工质量的很重要的因素。根据本工 程的地质情况和以往地墙施工的经验，本工程拟采纳常规泥浆和超 泥浆。(A)泥浆系统工艺流程图(B)常规泥浆钠基土： 8—10%C M S: 0.3%比 重：1.05〜1.15 克/立方厘米；粘度：20〜24 秒(漏斗粘度)；失水量：＜30ml/30min泥皮厚度：＜1mmPH 值：8〜9施工过程中假如上述泥浆指标不能满足槽壁土体稳定，可对泥 浆指标进行调整。技术要点：(a) 泥浆必须严格根据操作规程和配合比要求进行搅拌，拌制 后静置 24 小时后方可使用。(b) 在成槽施工中，泥浆会受到各种因素的影响而降低质量， 为确保护壁效果，应对槽段被置换后的泥浆进行测试，对不符合要 求的泥浆进行处理，直至各项指标符合要求后方可使用。(c) 严重水泥污染及超比重的泥浆作废浆处理，用全封闭运浆 车运到指定地点，保证城市环境清洁。(d) 严格控制泥浆的液位，保证泥浆液位在地下水位 5 以上， 并不低于导墙顶面以下 3,液位下落及时补浆，以防塌方。⑶ 成槽施工(A)槽段放样根据设计图纸和建设单位提供的控制点及水准点在导墙上精 确定位出地墙分段标记线，并根据锁管实际尺寸在导墙上标出锁 管位置。(B) 成槽设备本工程地下连续墙采纳两台成槽机，成槽机配备有垂直度...
