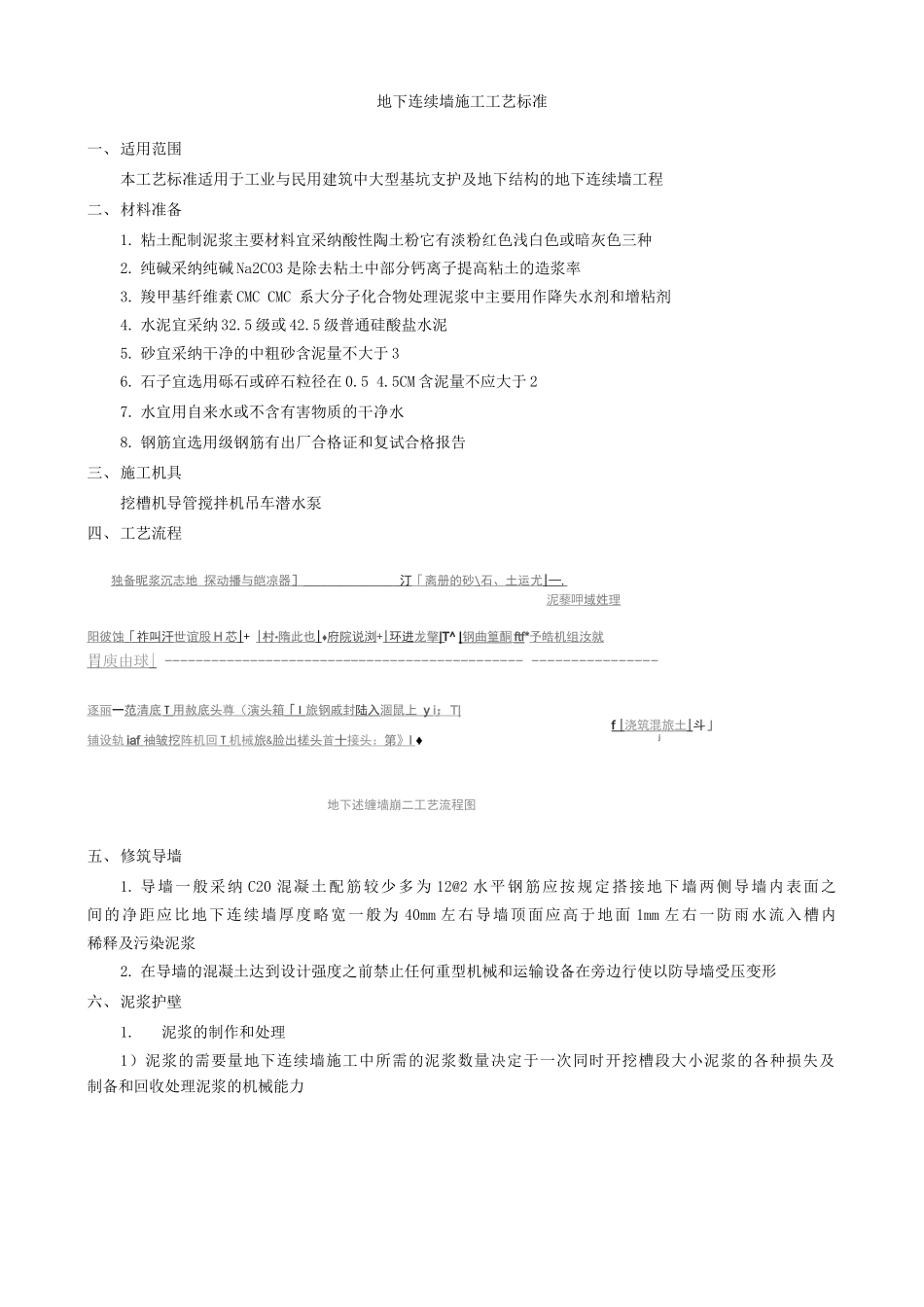

地下连续墙施工工艺标准一、适用范围本工艺标准适用于工业与民用建筑中大型基坑支护及地下结构的地下连续墙工程二、材料准备1. 粘土配制泥浆主要材料宜采纳酸性陶土粉它有淡粉红色浅白色或暗灰色三种2. 纯碱采纳纯碱 Na2CO3 是除去粘土中部分钙离子提高粘土的造浆率3. 羧甲基纤维素 CMC CMC 系大分子化合物处理泥浆中主要用作降失水剂和增粘剂4. 水泥宜采纳 32.5 级或 42.5 级普通硅酸盐水泥5. 砂宜采纳干净的中粗砂含泥量不大于 36. 石子宜选用砾石或碎石粒径在 0.5 4.5CM 含泥量不应大于 27. 水宜用自来水或不含有害物质的干净水8. 钢筋宜选用级钢筋有出厂合格证和复试合格报告三、施工机具挖槽机导管搅拌机吊车潜水泵四、工艺流程独备昵浆沉志地 探动播与皑凉器 ］ ________________汀 「离册的砂 \ 石、土运尤 |— , 泥藜呷 域姓 理 阳彼蚀 「祚叫汗 世谊股 H 芯 | + | 村 • 隋此也 | ♦府院说浏+| 环进 龙擎 | T^ | 钢曲篁酮 ftf *予皓机组汝就胃 庾由球 | ---------------------------------------------- ----------------逐丽一范 清底 T 用赦底头 尊 （演头箱 「 I 旅钢戚封 陆入 涸鼠上 y i ： T| f | 浇筑混旅土 | 斗」铺设轨 iaf 袖皱挖 阵机回 T 机械 旅 & 脸出槎头 首 十 接头： 第》 I ♦j地下述缠墙崩二工艺流程图五、修筑导墙1. 导墙一般采纳 C20 混凝土配筋较少多为 12@2 水平钢筋应按规定搭接地下墙两侧导墙内表面之间的净距应比地下连续墙厚度略宽一般为 40mm 左右导墙顶面应高于地面 1mm 左右一防雨水流入槽内稀释及污染泥浆2. 在导墙的混凝土达到设计强度之前禁止任何重型机械和运输设备在旁边行使以防导墙受压变形六、泥浆护壁1.泥浆的制作和处理1）泥浆的需要量地下连续墙施工中所需的泥浆数量决定于一次同时开挖槽段大小泥浆的各种损失及制备和回收处理泥浆的机械能力2) 泥浆的制作用于地下连续墙施工的泥浆其制作基本流程见图泥浆拌制设备包括储料斗螺旋输送机磅秤定量水箱泥浆搅拌机药剂贮液桶等搅拌前应先作好药剂配剂泥浆搅拌前先将水加至搅拌筒 1/3 后开动搅拌机在定量水箱不断加水同时加入陶土粉纯碱液搅拌 3min 后加入 CMC 液及硝腐碱液继续搅拌。一般情况下泥浆搅拌后应静置 24h 使用。3) 泥浆循环泥浆循环分正循环和反循环循环方式类同与钻孔灌注桩4) 泥浆处理在成槽施工中对于粉质砂土粉细...
