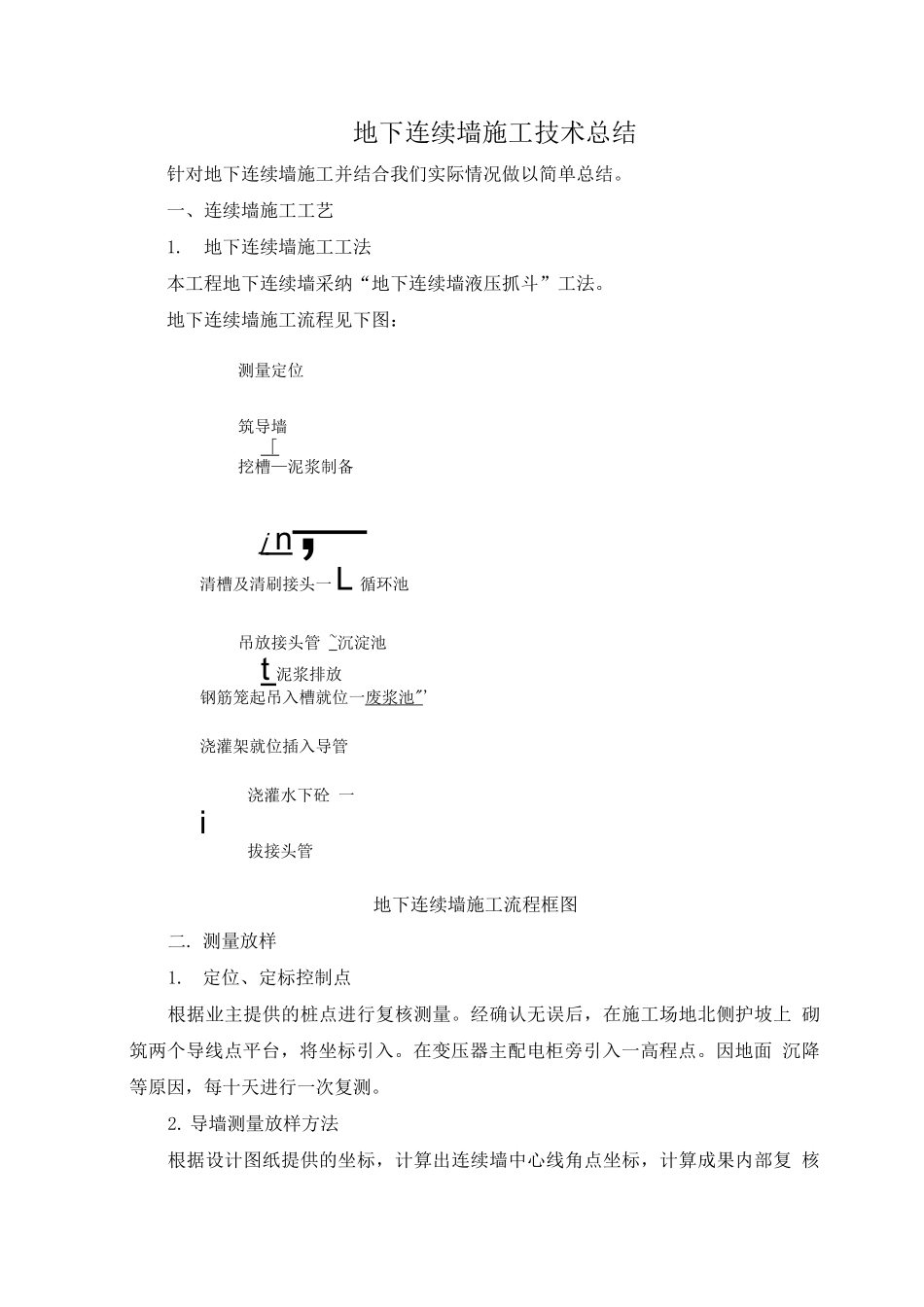

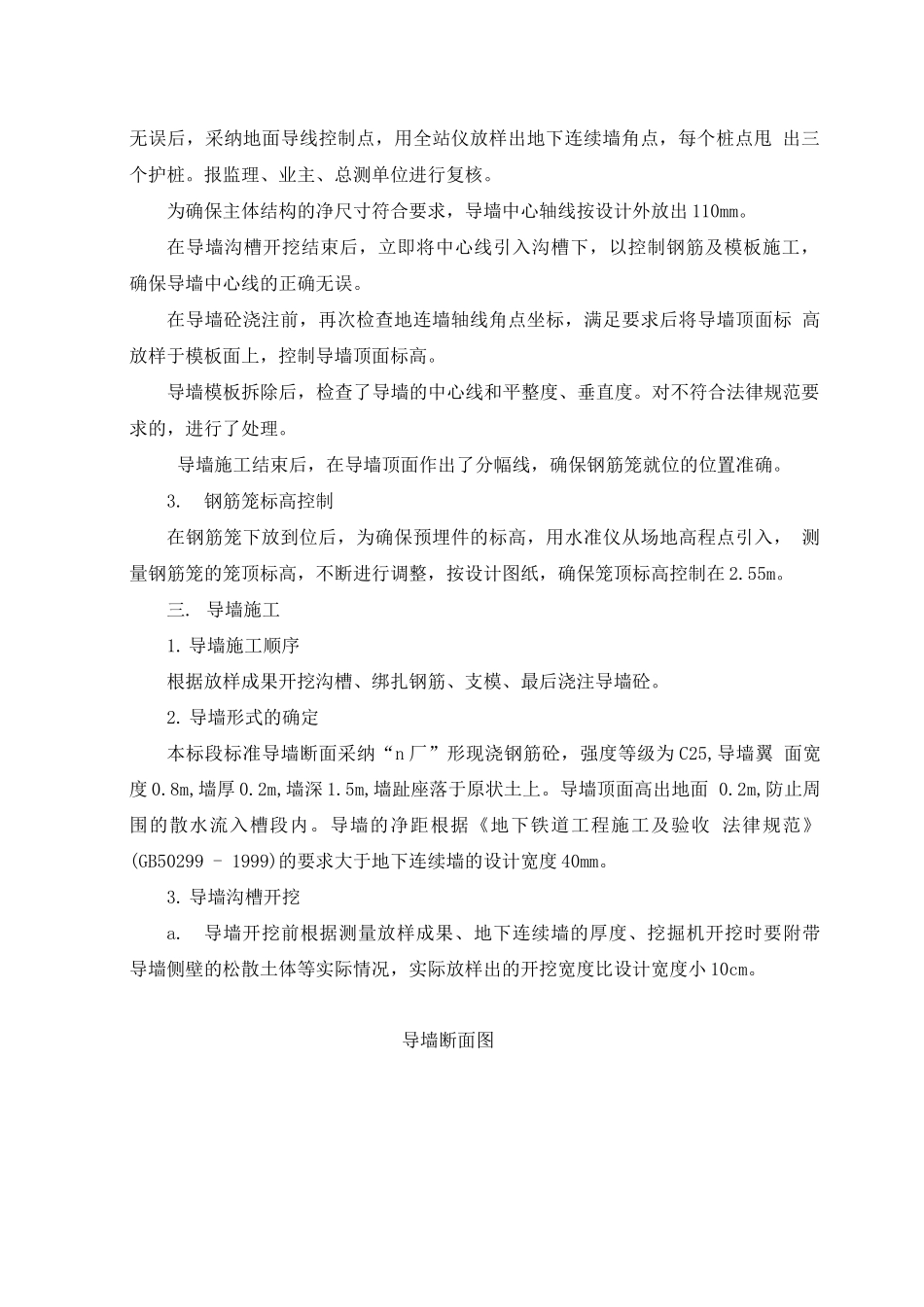

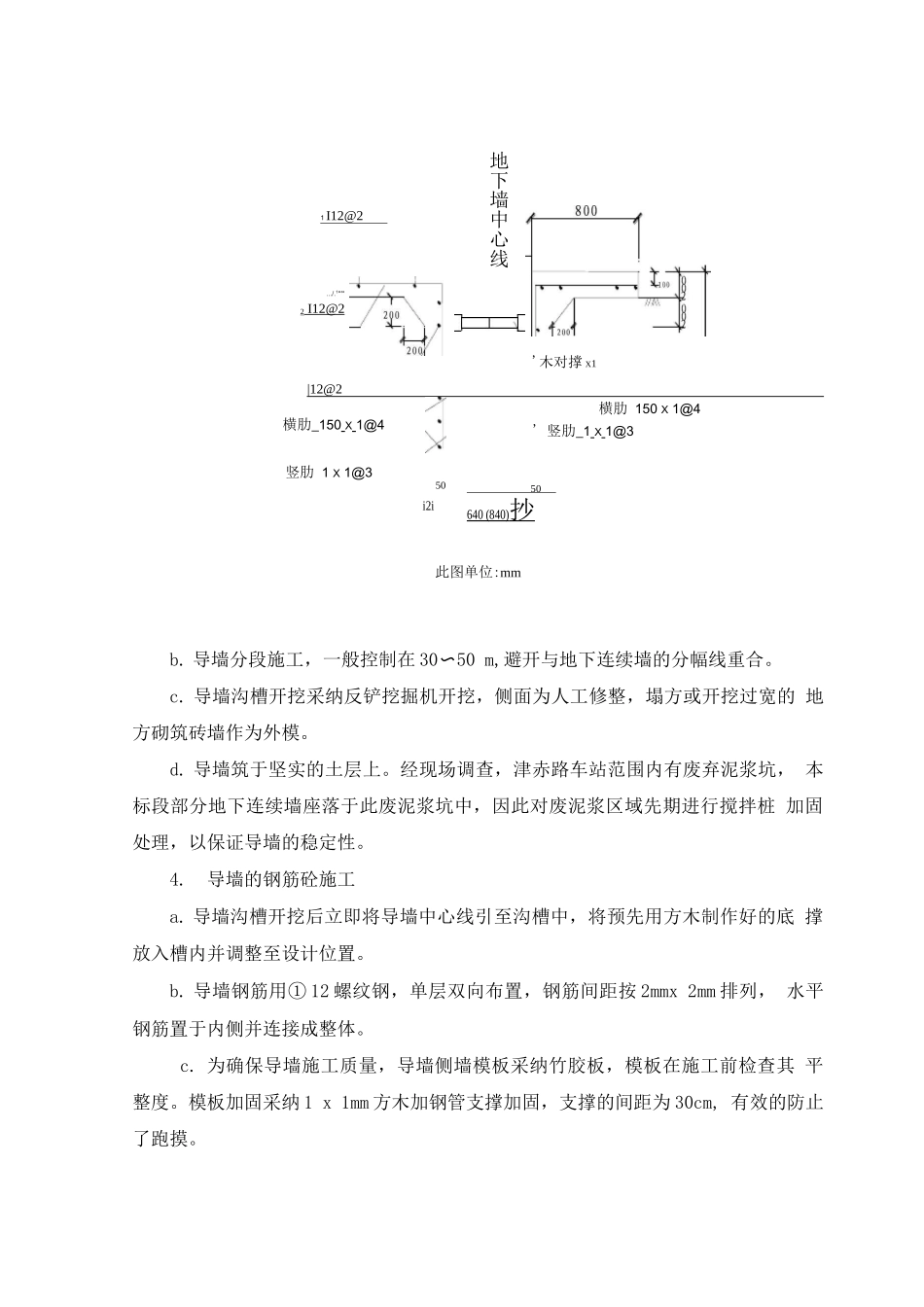

地下连续墙施工技术总结针对地下连续墙施工并结合我们实际情况做以简单总结。一、连续墙施工工艺1.地下连续墙施工工法本工程地下连续墙采纳“地下连续墙液压抓斗”工法。地下连续墙施工流程见下图：测量定位筑导墙「挖槽—泥浆制备j n ，清槽及清刷接头一L 循环池吊放接头管 ~沉淀池t 泥浆排放钢筋笼起吊入槽就位一废浆池 " '浇灌架就位插入导管浇灌水下砼 一i拔接头管地下连续墙施工流程框图二. 测量放样1.定位、定标控制点根据业主提供的桩点进行复核测量。经确认无误后，在施工场地北侧护坡上 砌筑两个导线点平台，将坐标引入。在变压器主配电柜旁引入一高程点。因地面 沉降等原因，每十天进行一次复测。2. 导墙测量放样方法根据设计图纸提供的坐标，计算出连续墙中心线角点坐标，计算成果内部复 核无误后，采纳地面导线控制点，用全站仪放样出地下连续墙角点，每个桩点甩 出三个护桩。报监理、业主、总测单位进行复核。为确保主体结构的净尺寸符合要求，导墙中心轴线按设计外放出 110mm。在导墙沟槽开挖结束后，立即将中心线引入沟槽下，以控制钢筋及模板施工， 确保导墙中心线的正确无误。在导墙砼浇注前，再次检查地连墙轴线角点坐标，满足要求后将导墙顶面标 高放样于模板面上，控制导墙顶面标高。导墙模板拆除后，检查了导墙的中心线和平整度、垂直度。对不符合法律规范要 求的，进行了处理。导墙施工结束后，在导墙顶面作出了分幅线，确保钢筋笼就位的位置准确。3.钢筋笼标高控制在钢筋笼下放到位后，为确保预埋件的标高，用水准仪从场地高程点引入， 测量钢筋笼的笼顶标高，不断进行调整，按设计图纸，确保笼顶标高控制在 2.55m。三. 导墙施工1. 导墙施工顺序根据放样成果开挖沟槽、绑扎钢筋、支模、最后浇注导墙砼。2. 导墙形式的确定本标段标准导墙断面采纳“n 厂”形现浇钢筋砼，强度等级为 C25,导墙翼 面宽度 0.8m,墙厚 0.2m,墙深 1.5m,墙趾座落于原状土上。导墙顶面高出地面 0.2m,防止周围的散水流入槽段内。导墙的净距根据《地下铁道工程施工及验收 法律规范》(GB50299 - 1999)的要求大于地下连续墙的设计宽度 40mm。3. 导墙沟槽开挖a.导墙开挖前根据测量放样成果、地下连续墙的厚度、挖掘机开挖时要附带 导墙侧壁的松散土体等实际情况，实际放样出的开挖宽度比设计宽度小 10cm。导墙断面图|12@2此图单位:mmb. 导墙分段施工，一般控制在 30〜50 m,避开与地下连续墙的分幅线重合。c. 导墙...
