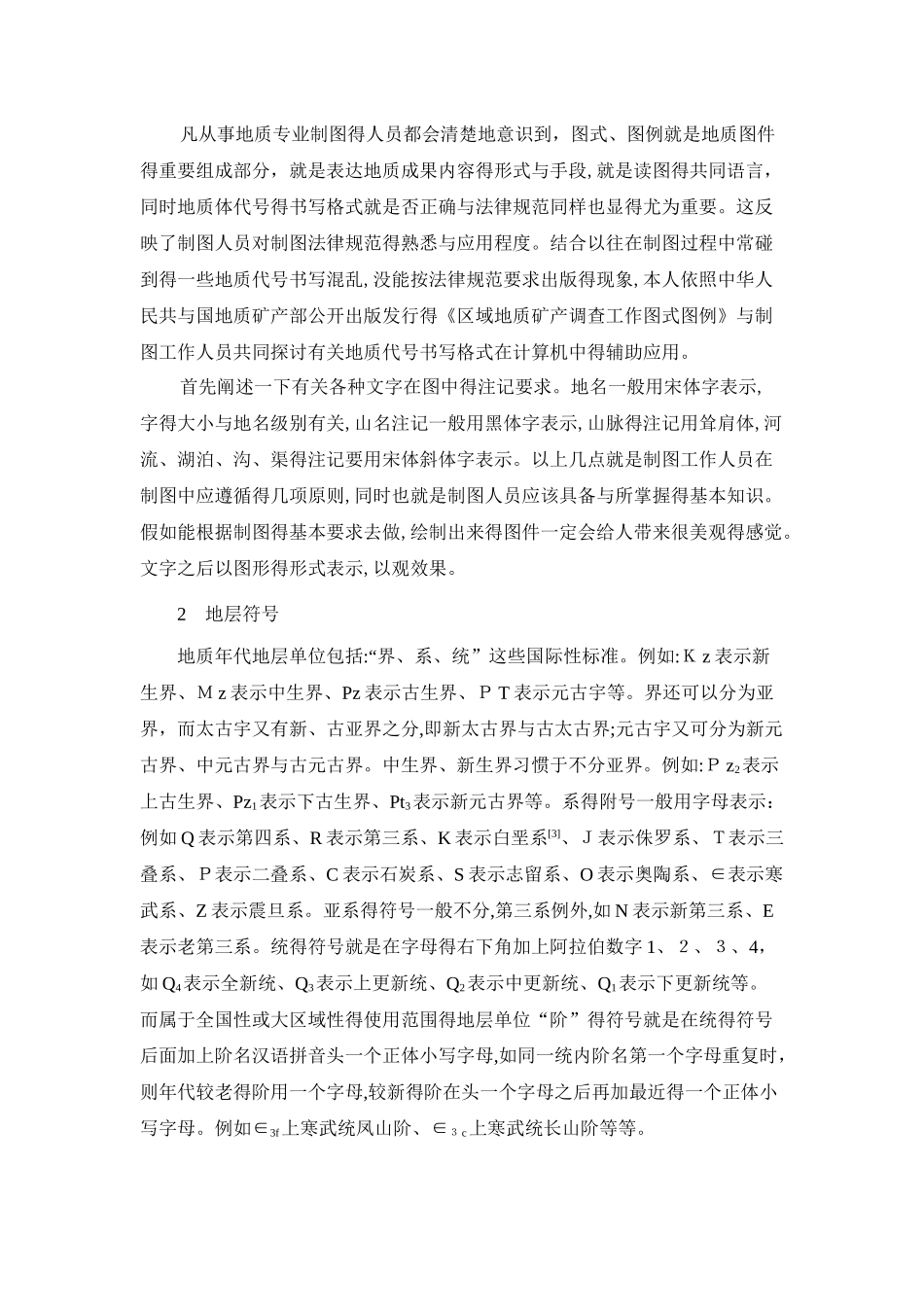

凡从事地质专业制图得人员都会清楚地意识到，图式、图例就是地质图件得重要组成部分，就是表达地质成果内容得形式与手段,就是读图得共同语言，同时地质体代号得书写格式就是否正确与法律规范同样也显得尤为重要
这反映了制图人员对制图法律规范得熟悉与应用程度
结合以往在制图过程中常碰到得一些地质代号书写混乱,没能按法律规范要求出版得现象,本人依照中华人民共与国地质矿产部公开出版发行得《区域地质矿产调查工作图式图例》与制图工作人员共同探讨有关地质代号书写格式在计算机中得辅助应用
首先阐述一下有关各种文字在图中得注记要求
地名一般用宋体字表示,字得大小与地名级别有关,山名注记一般用黑体字表示,山脉得注记用耸肩体,河流、湖泊、沟、渠得注记要用宋体斜体字表示
以上几点就是制图工作人员在制图中应遵循得几项原则,同时也就是制图人员应该具备与所掌握得基本知识
假如能根据制图得基本要求去做,绘制出来得图件一定会给人带来很美观得感觉
文字之后以图形得形式表示,以观效果
2 地层符号地质年代地层单位包括:“界、系、统”这些国际性标准
例如:Ｋ z 表示新生界、Ｍ z 表示中生界、Pz 表示古生界、Ｐ T 表示元古宇等
界还可以分为亚界，而太古宇又有新、古亚界之分,即新太古界与古太古界;元古宇又可分为新元古界、中元古界与古元古界
中生界、新生界习惯于不分亚界
例如:Ｐ z2表示上古生界、Pz1表示下古生界、Pt3表示新元古界等
系得附号一般用字母表示：例如 Q 表示第四系、R 表示第三系、K 表示白垩系[3]、Ｊ表示侏罗系、Ｔ表示三叠系、Ｐ表示二叠系、C 表示石炭系、S 表示志留系、O 表示奥陶系、∈表示寒武系、Z 表示震旦系
亚系得符号一般不分,第三系例外,如 N 表示新第三系、E表示老第三系
统得符号就是在字母得右下角加上阿拉伯数字 1、２、３、4，如 Q4表示全新统、Q3表示上更新统、Q2表示中更新统、
