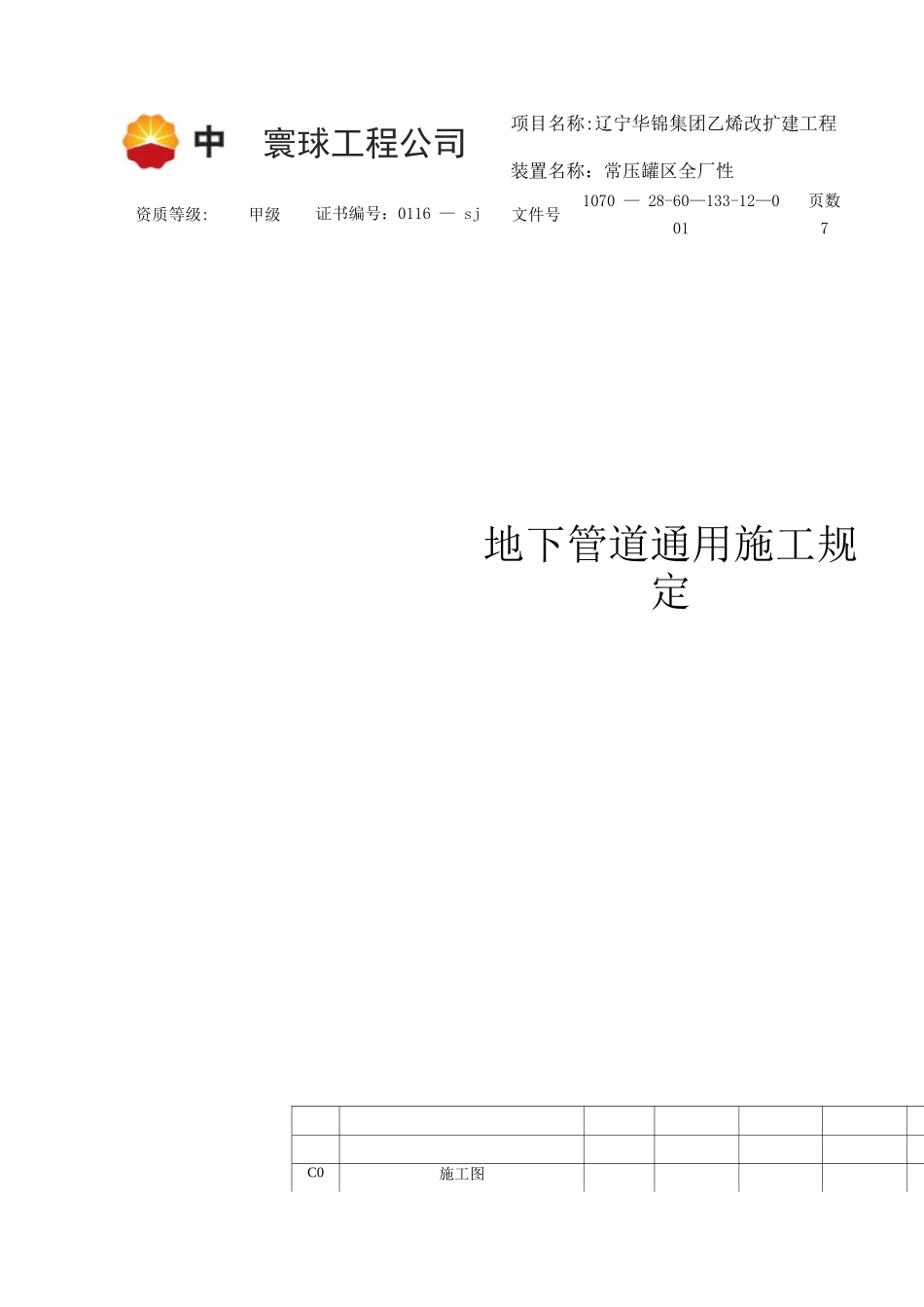

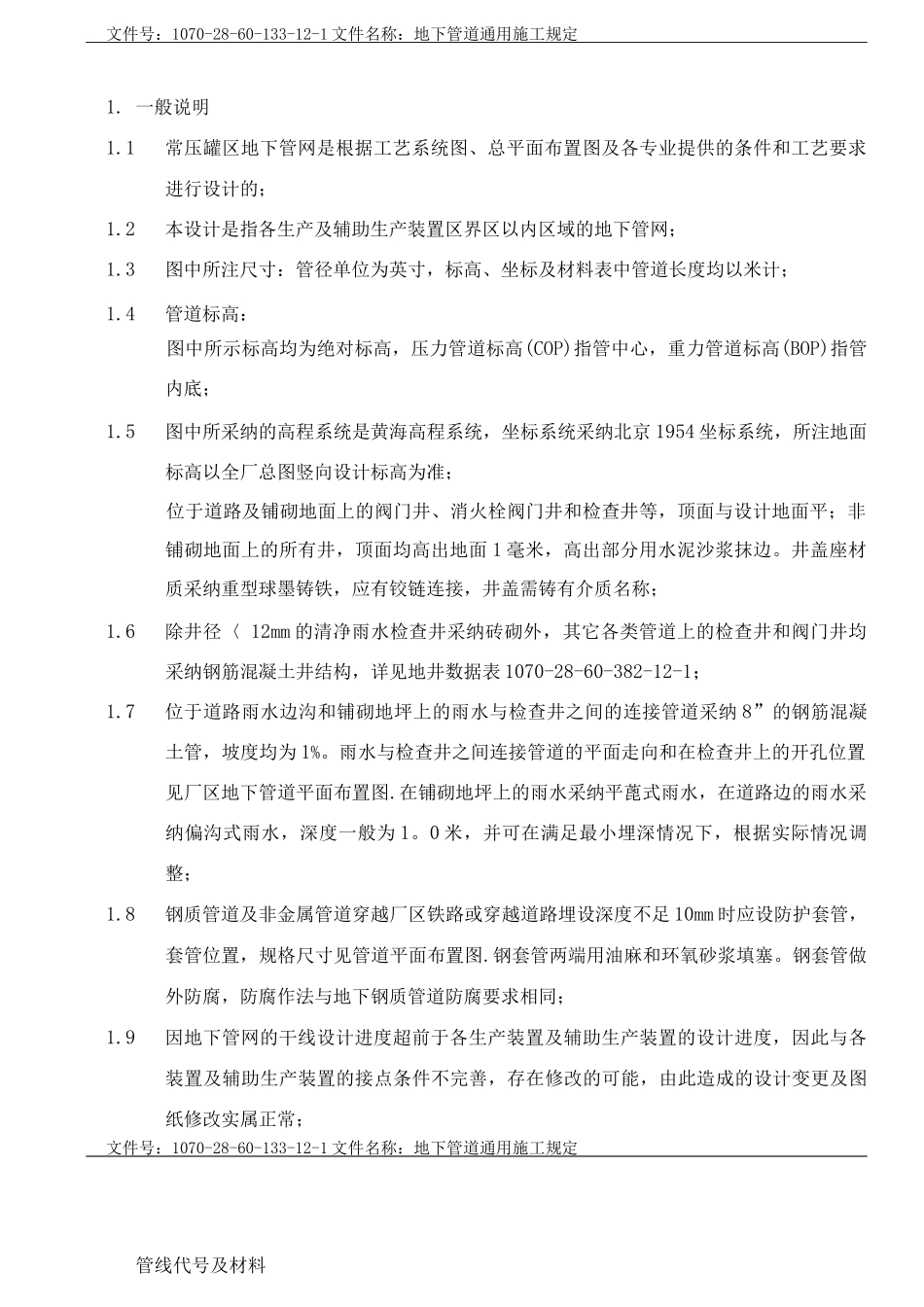

项目名称:辽宁华锦集团乙烯改扩建工程装置名称：常压罐区全厂性地下管道通用施工规定C0施工图寰球工程公司资质等级:甲级证书编号：0116 — sj文件号1070 — 28-60—133-12—001页数7修改说明编制校核审核审定项目经理文件号：1070-28-60-133-12-1 文件名称：地下管道通用施工规定目录1. 一般说明 22. 管线代号及材料 33。管道防腐 34. 管道接 45。管道基础 46. 井 47。回填土施工要求 58。地下管道与其他专业的管道连接 59. 埋地管道试压 510。管道施工及验收法律规范 6文件号：1070-28-60-133-12-1 文件名称：地下管道通用施工规定1. 一般说明1.1常压罐区地下管网是根据工艺系统图、总平面布置图及各专业提供的条件和工艺要求进行设计的；1.2本设计是指各生产及辅助生产装置区界区以内区域的地下管网；1.3图中所注尺寸：管径单位为英寸，标高、坐标及材料表中管道长度均以米计；1.4管道标高：图中所示标高均为绝对标高，压力管道标高(COP)指管中心，重力管道标高(BOP)指管内底；1.5图中所采纳的高程系统是黄海高程系统，坐标系统采纳北京 1954 坐标系统，所注地面标高以全厂总图竖向设计标高为准；位于道路及铺砌地面上的阀门井、消火栓阀门井和检查井等，顶面与设计地面平；非铺砌地面上的所有井，顶面均高出地面 1 毫米，高出部分用水泥沙浆抹边。井盖座材质采纳重型球墨铸铁，应有铰链连接，井盖需铸有介质名称；1.6除井径〈 12mm 的清净雨水检查井采纳砖砌外，其它各类管道上的检查井和阀门井均采纳钢筋混凝土井结构，详见地井数据表 1070-28-60-382-12-1；1.7位于道路雨水边沟和铺砌地坪上的雨水与检查井之间的连接管道采纳 8”的钢筋混凝土管，坡度均为 1%。雨水与检查井之间连接管道的平面走向和在检查井上的开孔位置见厂区地下管道平面布置图.在铺砌地坪上的雨水采纳平蓖式雨水，在道路边的雨水采纳偏沟式雨水，深度一般为 1。0 米，并可在满足最小埋深情况下，根据实际情况调整；1.8钢质管道及非金属管道穿越厂区铁路或穿越道路埋设深度不足 10mm 时应设防护套管，套管位置，规格尺寸见管道平面布置图.钢套管两端用油麻和环氧砂浆填塞。钢套管做外防腐，防腐作法与地下钢质管道防腐要求相同；1.9因地下管网的干线设计进度超前于各生产装置及辅助生产装置的设计进度，因此与各装置及辅助生产装置的接点条件不完善，存在修改的可能，由此造成的设计变更及图纸修改实属正常；文件号：1070-28-60-133-12-...
