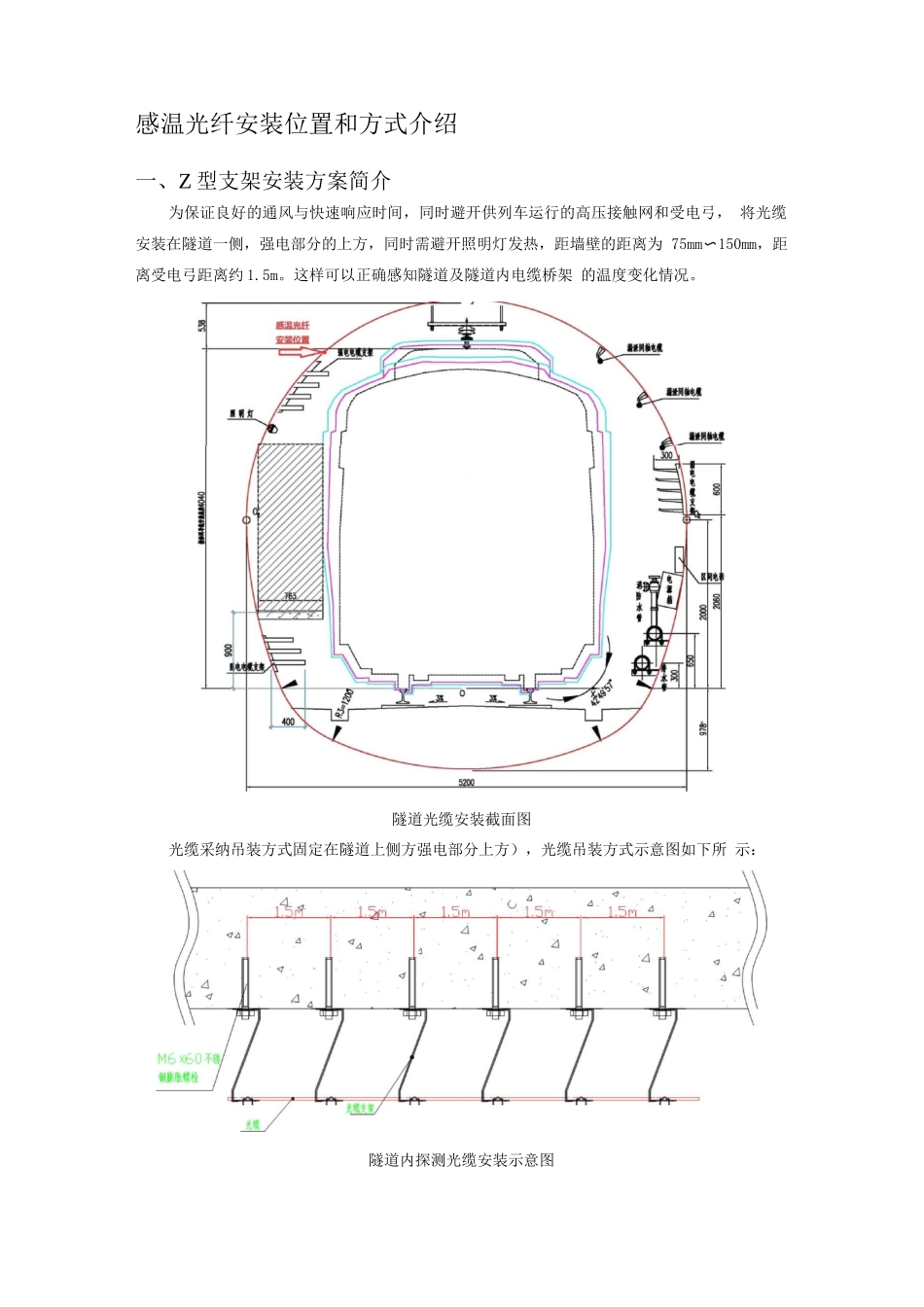

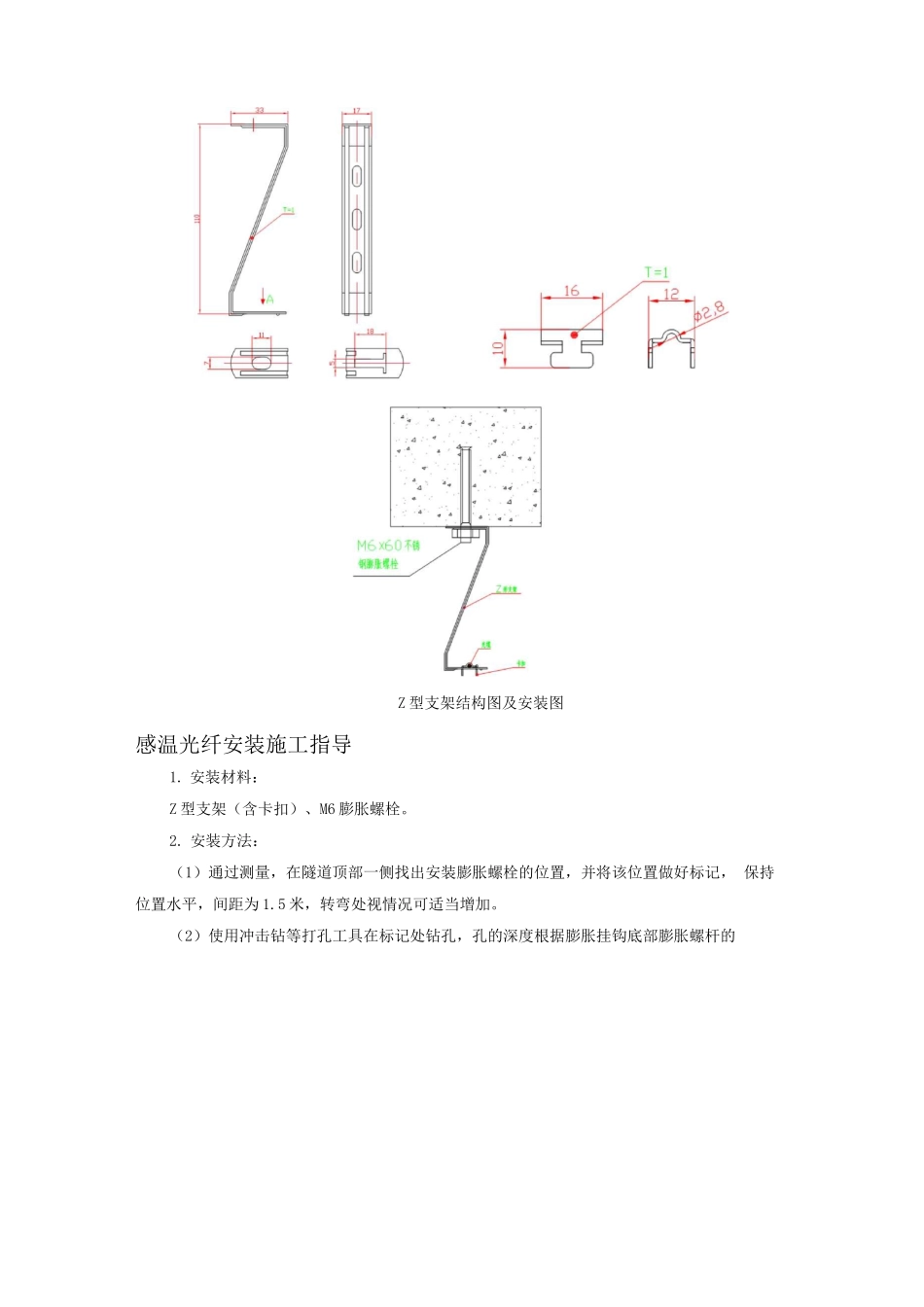

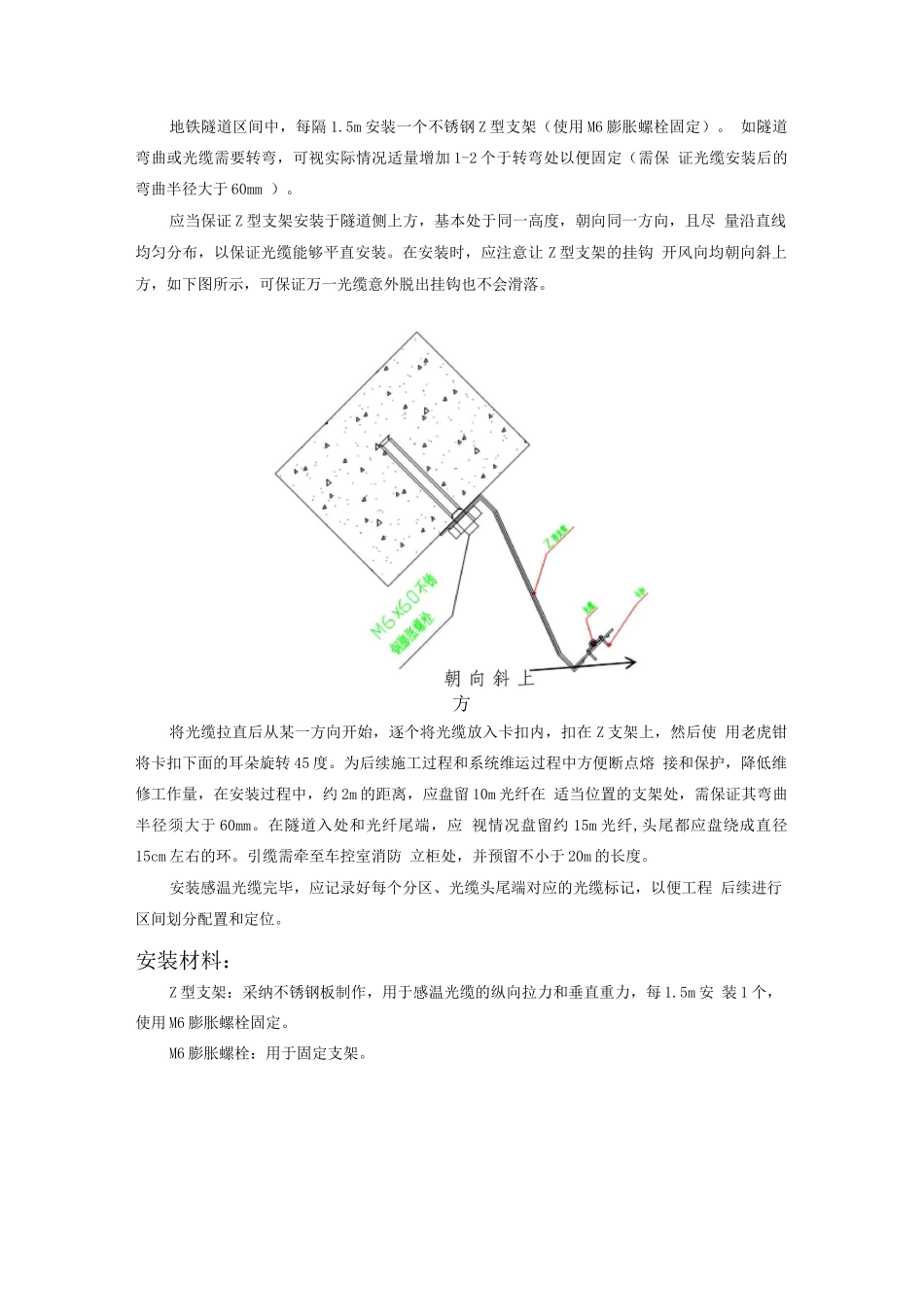

感温光纤安装位置和方式介绍一、Z 型支架安装方案简介为保证良好的通风与快速响应时间，同时避开供列车运行的高压接触网和受电弓， 将光缆安装在隧道一侧，强电部分的上方，同时需避开照明灯发热，距墙壁的距离为 75mm〜150mm，距离受电弓距离约 1.5m。这样可以正确感知隧道及隧道内电缆桥架 的温度变化情况。隧道光缆安装截面图光缆采纳吊装方式固定在隧道上侧方强电部分上方），光缆吊装方式示意图如下所 示：隧道内探测光缆安装示意图地铁隧道区间中，每隔 1.5m 安装一个不锈钢 Z 型支架（使用 M6 膨胀螺栓固定）。 如隧道弯曲或光缆需要转弯，可视实际情况适量增加 1-2 个于转弯处以便固定（需保 证光缆安装后的弯曲半径大于 60mm ）。应当保证 Z 型支架安装于隧道侧上方，基本处于同一高度，朝向同一方向，且尽 量沿直线均匀分布，以保证光缆能够平直安装。在安装时，应注意让 Z 型支架的挂钩 开风向均朝向斜上方，如下图所示，可保证万一光缆意外脱出挂钩也不会滑落。方将光缆拉直后从某一方向开始，逐个将光缆放入卡扣内，扣在 Z 支架上，然后使 用老虎钳将卡扣下面的耳朵旋转 45 度。为后续施工过程和系统维运过程中方便断点熔 接和保护，降低维修工作量，在安装过程中，约 2m 的距离，应盘留 10m 光纤在 适当位置的支架处，需保证其弯曲半径须大于 60mm。在隧道入处和光纤尾端，应 视情况盘留约 15m 光纤,头尾都应盘绕成直径15cm 左右的环。引缆需牵至车控室消防 立柜处，并预留不小于 20m 的长度。安装感温光缆完毕，应记录好每个分区、光缆头尾端对应的光缆标记，以便工程 后续进行区间划分配置和定位。安装材料：Z 型支架：采纳不锈钢板制作，用于感温光缆的纵向拉力和垂直重力，每 1.5m 安 装 1 个，使用 M6 膨胀螺栓固定。M6 膨胀螺栓：用于固定支架。Z 型支架结构图及安装图感温光纤安装施工指导1. 安装材料：Z 型支架（含卡扣）、M6 膨胀螺栓。2. 安装方法：（1）通过测量，在隧道顶部一侧找出安装膨胀螺栓的位置，并将该位置做好标记， 保持位置水平，间距为 1.5 米，转弯处视情况可适当增加。（2）使用冲击钻等打孔工具在标记处钻孔，孔的深度根据膨胀挂钩底部膨胀螺杆的
