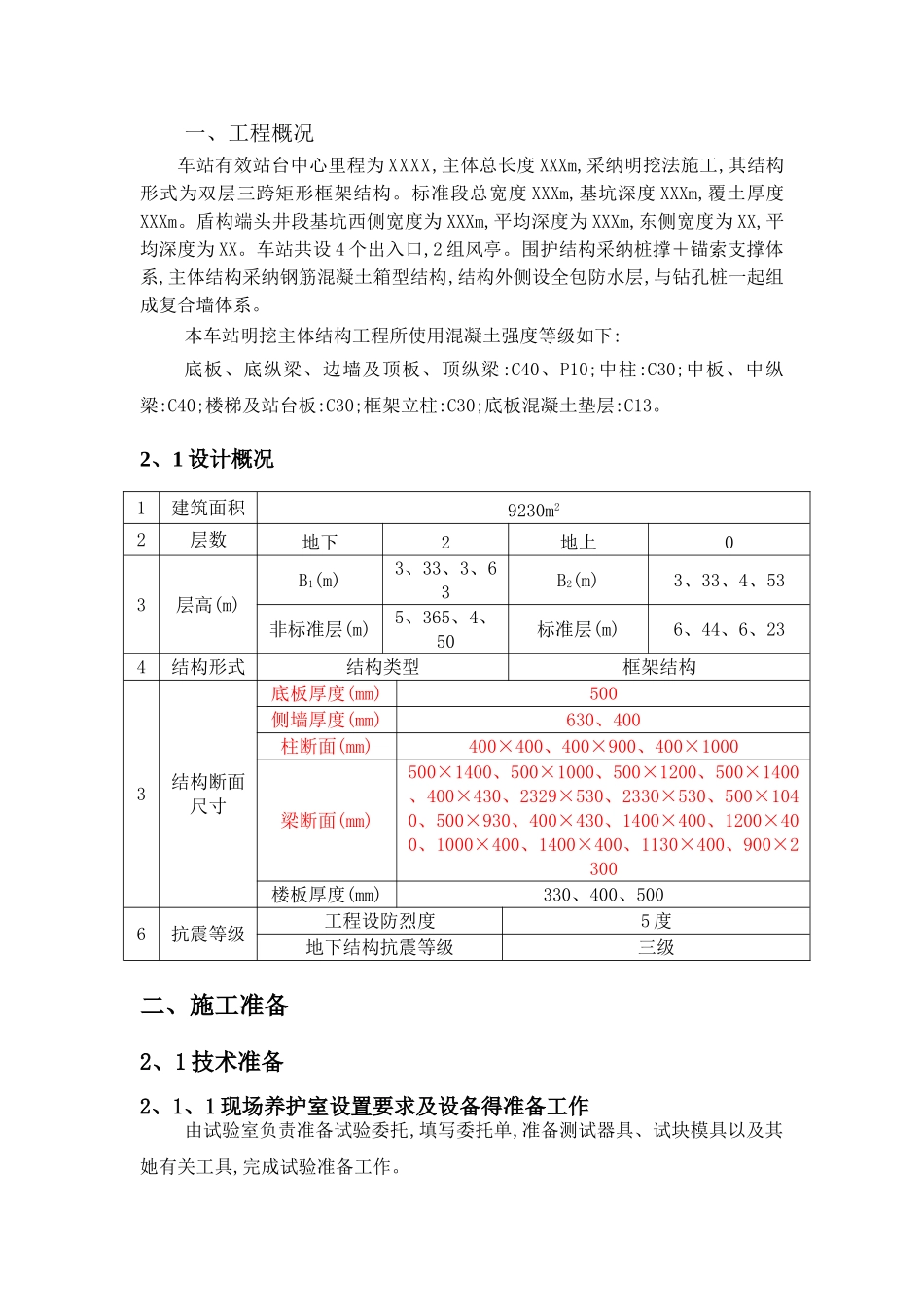

混凝土施工技术交底一、工程概况车站有效站台中心里程为 XXXX,主体总长度 XXXm,采纳明挖法施工,其结构形式为双层三跨矩形框架结构。标准段总宽度 XXXm,基坑深度 XXXm,覆土厚度XXXm。盾构端头井段基坑西侧宽度为 XXXm,平均深度为 XXXm,东侧宽度为 XX,平均深度为 XX。车站共设 4 个出入口,2 组风亭。围护结构采纳桩撑＋锚索支撑体系,主体结构采纳钢筋混凝土箱型结构,结构外侧设全包防水层,与钻孔桩一起组成复合墙体系。本车站明挖主体结构工程所使用混凝土强度等级如下:底板、底纵梁、边墙及顶板、顶纵梁:C40、P10;中柱:C30;中板、中纵梁:C40;楼梯及站台板:C30;框架立柱:C30;底板混凝土垫层:C13。2、1 设计概况1建筑面积9230m22层数地下2地上03层高(m)B1(m)3、33、3、63B2(m)3、33、4、53非标准层(m)5、365、4、50标准层(m)6、44、6、234结构形式结构类型框架结构3结构断面尺寸底板厚度(mm)500侧墙厚度(mm)630、400柱断面(mm)400×400、400×900、400×1000梁断面(mm)500×1400、500×1000、500×1200、500×1400、400×430、2329×530、2330×530、500×1040、500×930、400×430、1400×400、1200×400、1000×400、1400×400、1130×400、900×2300楼板厚度(mm)330、400、5006抗震等级工程设防烈度5 度地下结构抗震等级三级二、施工准备2、1 技术准备2、1、1 现场养护室设置要求及设备得准备工作由试验室负责准备试验委托,填写委托单,准备测试器具、试块模具以及其她有关工具,完成试验准备工作。混凝土抗压、抗渗试件在浇筑地点实行见证取样制作,同一配合比得留置组数按下列规定执行。具体试件留置个数如下:1)抗压强度试件垫层混凝土每灌注一次留置 1 组。每段结构得底板、侧墙及中板、顶板,车站主体各留置 4 组,附属建筑物结构各留置 2 组。柱子混凝土结构,每灌注 10 根留置一组,一次灌注不足 10 根者,也留置 1 组。2)抗渗强度试件:每段结构,车站留置 2 组,附属建筑物留置 1 组。3)同条件养护强度试件底板:3 组;中板:3 组/层;顶板:3 组。2、2 机具准备由现场生产经理负责现场内混凝土浇注中大型机械设备得准备工作,并综合考虑施工要求安排场地路线,以满足混凝土罐车停车要求与行走需要。生产经理同时负责协调混凝土搅拌站生产设备、运输车辆等。现场配备 12 台振捣棒,5台用于现场振捣,4 台备用。并配备 4 个临时配电箱,保证每个配电箱中引出插头不大于 2 个,塌落度桶 3 个。三、主要施工方法及措施3...
