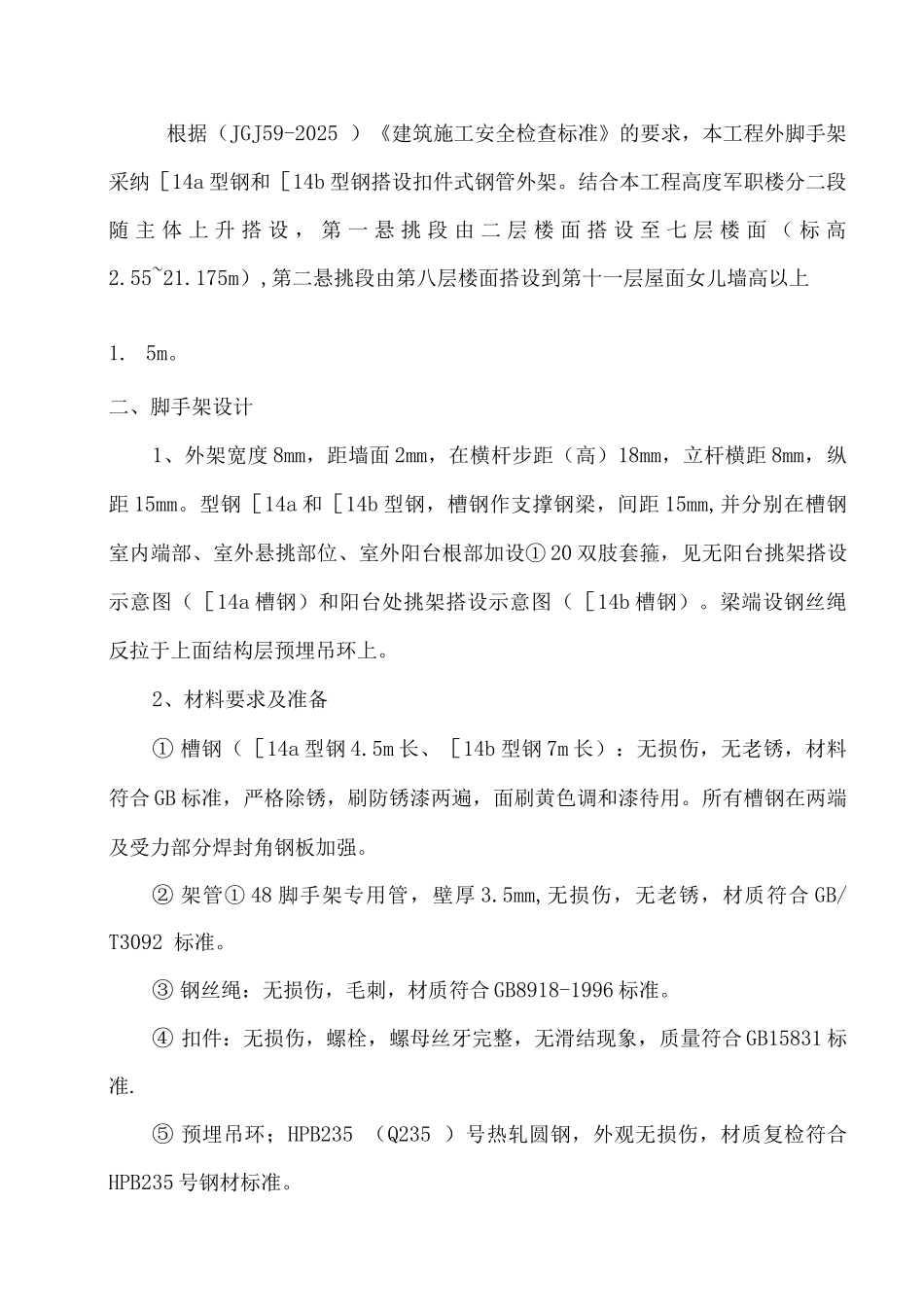

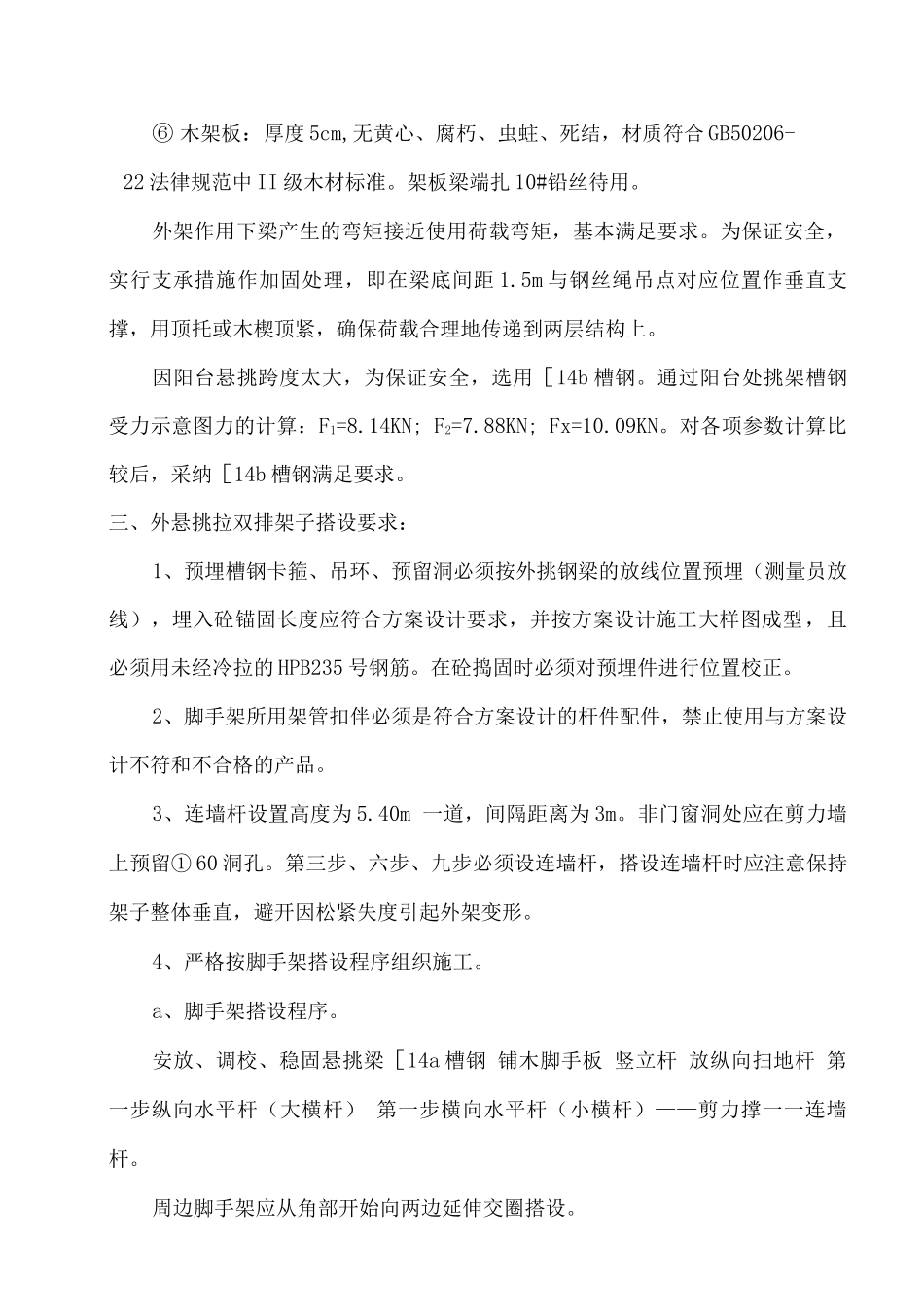

型钢外挑脚手架施工方案XX 工程公司年 月 日一、概述根据（JGJ59-2025 ）《建筑施工安全检查标准》的要求，本工程外脚手架采纳［14a 型钢和［14b 型钢搭设扣件式钢管外架。结合本工程高度军职楼分二段随 主 体 上 升 搭 设 ， 第 一 悬 挑 段 由 二 层 楼 面 搭 设 至 七 层 楼 面 （ 标 高2.55~21.175m）,第二悬挑段由第八层楼面搭设到第十一层屋面女儿墙高以上1. 5m。二、脚手架设计1、外架宽度 8mm，距墙面 2mm，在横杆步距（高）18mm，立杆横距 8mm，纵距 15mm。型钢［14a 和［14b 型钢，槽钢作支撑钢梁，间距 15mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设① 20 双肢套箍，见无阳台挑架搭设示意图（［14a 槽钢）和阳台处挑架搭设示意图（［14b 槽钢）。梁端设钢丝绳反拉于上面结构层预埋吊环上。2、材料要求及准备① 槽钢（［14a 型钢 4.5m 长、［14b 型钢 7m 长）：无损伤，无老锈，材料符合 GB 标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。所有槽钢在两端及受力部分焊封角钢板加强。② 架管① 48 脚手架专用管，壁厚 3.5mm,无损伤，无老锈，材质符合 GB/T3092 标准。③ 钢丝绳：无损伤，毛刺，材质符合 GB8918-1996 标准。④ 扣件：无损伤，螺栓，螺母丝牙完整，无滑结现象，质量符合 GB15831 标准.⑤ 预埋吊环；HPB235 （Q235 ）号热轧圆钢，外观无损伤，材质复检符合HPB235 号钢材标准。⑥ 木架板：厚度 5cm,无黄心、腐朽、虫蛀、死结，材质符合 GB50206-22 法律规范中 II 级木材标准。架板梁端扎 10#铅丝待用。外架作用下梁产生的弯矩接近使用荷载弯矩，基本满足要求。为保证安全，实行支承措施作加固处理，即在梁底间距 1.5m 与钢丝绳吊点对应位置作垂直支撑，用顶托或木楔顶紧，确保荷载合理地传递到两层结构上。因阳台悬挑跨度太大，为保证安全，选用［14b 槽钢。通过阳台处挑架槽钢受力示意图力的计算：F1=8.14KN; F2=7.88KN; Fx=10.09KN。对各项参数计算比较后，采纳［14b 槽钢满足要求。三、外悬挑拉双排架子搭设要求：1、预埋槽钢卡箍、吊环、预留洞必须按外挑钢梁的放线位置预埋（测量员放线），埋入砼锚固长度应符合方案设计要求，并按方案设计施工大样图成型，且必须用未经冷拉的 HPB235 号钢筋。在砼捣固时必须对预埋件进行位置校正。2、脚手架所用架管扣伴必须是符合方案设计的杆件配件，禁止使用与方案设计不...
