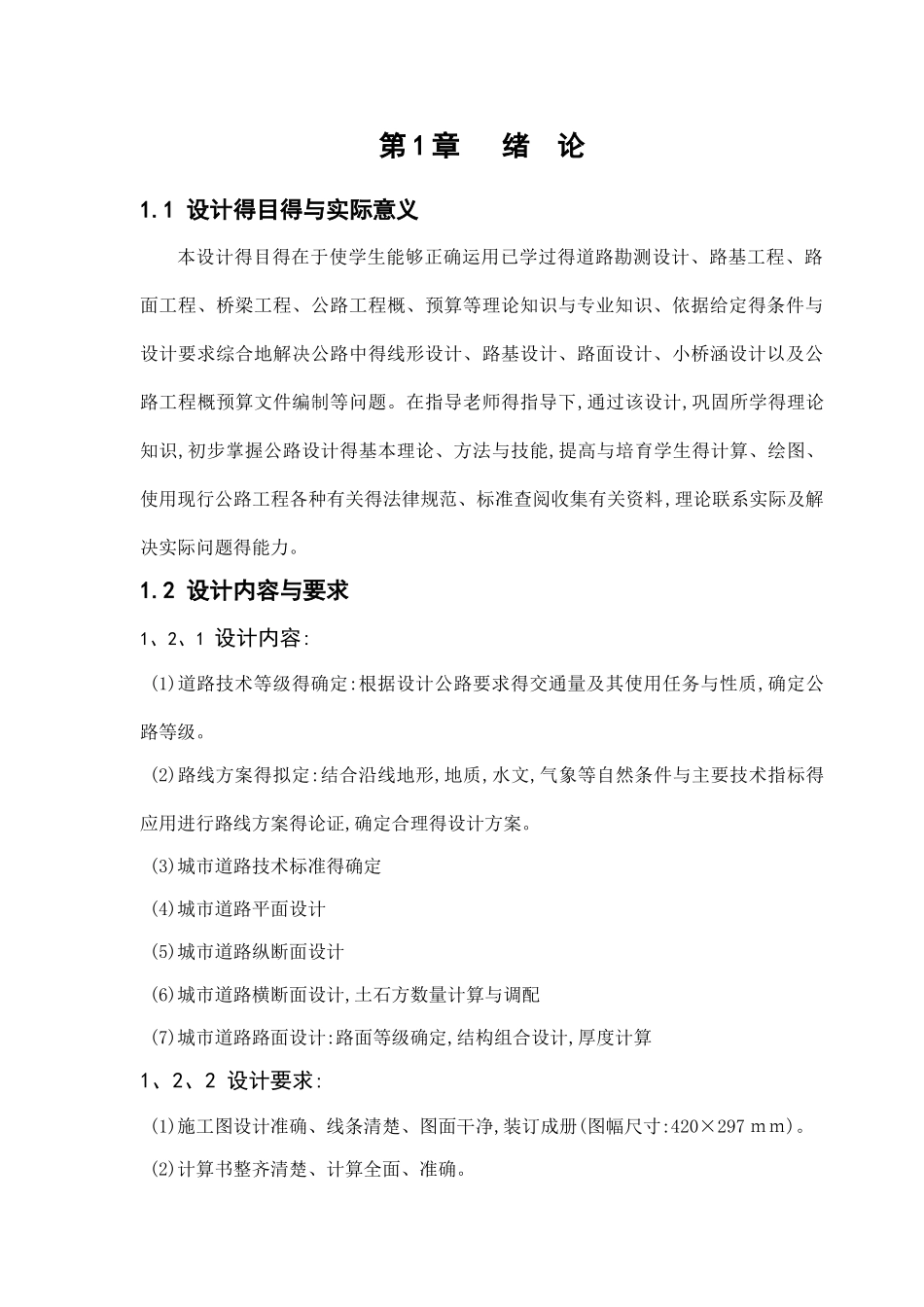

第 1 章 绪 论1.1 设计得目得与实际意义本设计得目得在于使学生能够正确运用已学过得道路勘测设计、路基工程、路面工程、桥梁工程、公路工程概、预算等理论知识与专业知识、依据给定得条件与设计要求综合地解决公路中得线形设计、路基设计、路面设计、小桥涵设计以及公路工程概预算文件编制等问题。在指导老师得指导下,通过该设计,巩固所学得理论知识,初步掌握公路设计得基本理论、方法与技能,提高与培育学生得计算、绘图、使用现行公路工程各种有关得法律规范、标准查阅收集有关资料,理论联系实际及解决实际问题得能力。1.2 设计内容与要求1、2、1 设计内容:(1)道路技术等级得确定:根据设计公路要求得交通量及其使用任务与性质,确定公路等级。 (2)路线方案得拟定:结合沿线地形,地质,水文,气象等自然条件与主要技术指标得应用进行路线方案得论证,确定合理得设计方案。(3)城市道路技术标准得确定(4)城市道路平面设计(5)城市道路纵断面设计(6)城市道路横断面设计,土石方数量计算与调配(7)城市道路路面设计:路面等级确定,结构组合设计,厚度计算1、2、2 设计要求:(1)施工图设计准确、线条清楚、图面干净,装订成册(图幅尺寸:420×297 ｍｍ)。(2)计算书整齐清楚、计算全面、准确。(3)按时完成设计任务。第 2 章 设计基本资料2.1 工程选址荆州市飞达路城市道路得建设就是为了加快城市周边小城镇得建设步伐,加速推动城乡一体化。此条城市道路得建设将连接上吉岭库区范围内湖石村与铁丝坳两个组团,可以完善此区域内城市道路网,以适应区域内交通量日益增长得需要,它得立项建设对于促进区域内经济进展将起到巨大得推动作用。2、2 沿线自然资料设计路段工程所在区域内地形以山谷、中低山、丘陵为主,山谷海拔高度90~100m,山岭海拔高度一般在 100～140m,地形坡度一般在 25o～60o。山谷地表植被为耕地,山岭区被森林覆盖,间有低洼水塘与湿地。该公路自然区划属Ⅳ 5区,即东南湿热区,季节分明,春雨秋干,冬冷夏热。全年平均气温 18、4 度,最热月平均气温 30、6 度,最冷月平均气温 6、3 度,年极端最高气温43、1 度,年最低气温-8、7 度;年平均降雨量 1113、1mm,年最大降雨量 1434、6mm;年平均气压 1010、1hpa;年平均日照 1577 小时;最冷月平均相对湿度 82%,最热月平均相对湿度 74%,平均最大冻深小于 10cm。全线地质条件良好,土壤为粉质中液限粘土。2、3 设计依据(1)《城市道路交通规划设计法律规范》(GB50220-95),(2)《城市道路设计...
