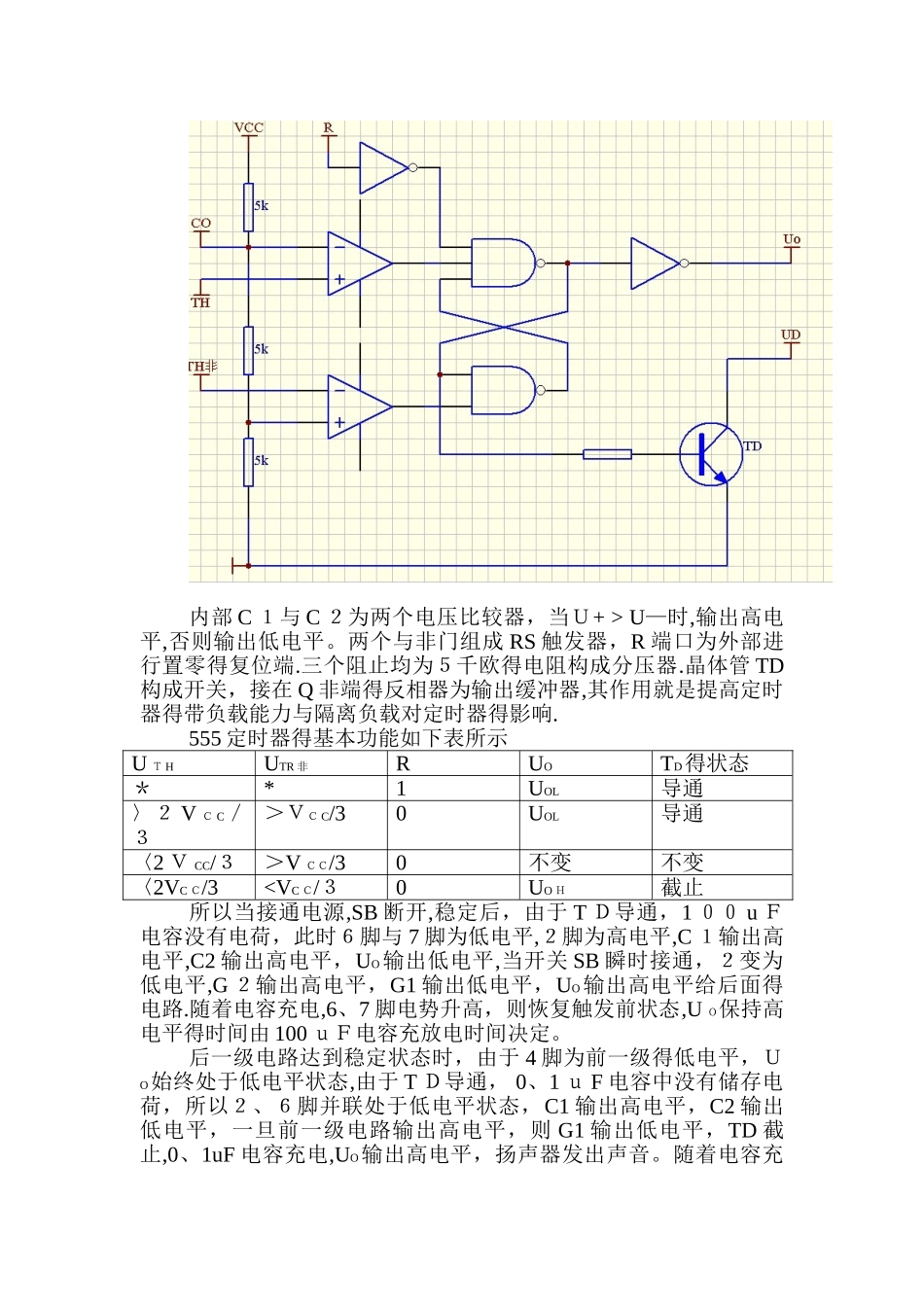

电子工艺设计论文简易报警器学院：电子与信息工程学院专业:电子科学技术、姓名:学号：一、课题任务与要求课题任务就是利用两个５ 55 芯片构成一个定时报警器,主要原理就是 55 ５芯片结合电容具有延时功能,前一级简单得利用 55 ５芯片得单稳态特性为后一级电路提供高电平,后一级电路用 555 芯片构成施密特触发器,再构成多谐振荡器。参考电路如下所示二 、实 现方 案得 分析1、555 芯片分析55 ５芯片得内部结构图如图所示内部 C １与 C ２为两个电压比较器，当Ｕ+ > U—时,输出高电平,否则输出低电平。两个与非门组成 RS 触发器，R 端口为外部进行置零得复位端.三个阻止均为５千欧得电阻构成分压器.晶体管 TD构成开关，接在 Q 非端得反相器为输出缓冲器,其作用就是提高定时器得带负载能力与隔离负载对定时器得影响.555 定时器得基本功能如下表所示U Ｔ HUTR 非RUOTD得状态＊*1UOL导通〉２ V Ｃ C／３＞ＶＣ C/30UOL导通〈2 Ｖ CC/３＞V ＣＣ/30不变不变〈2VC Ｃ/3
