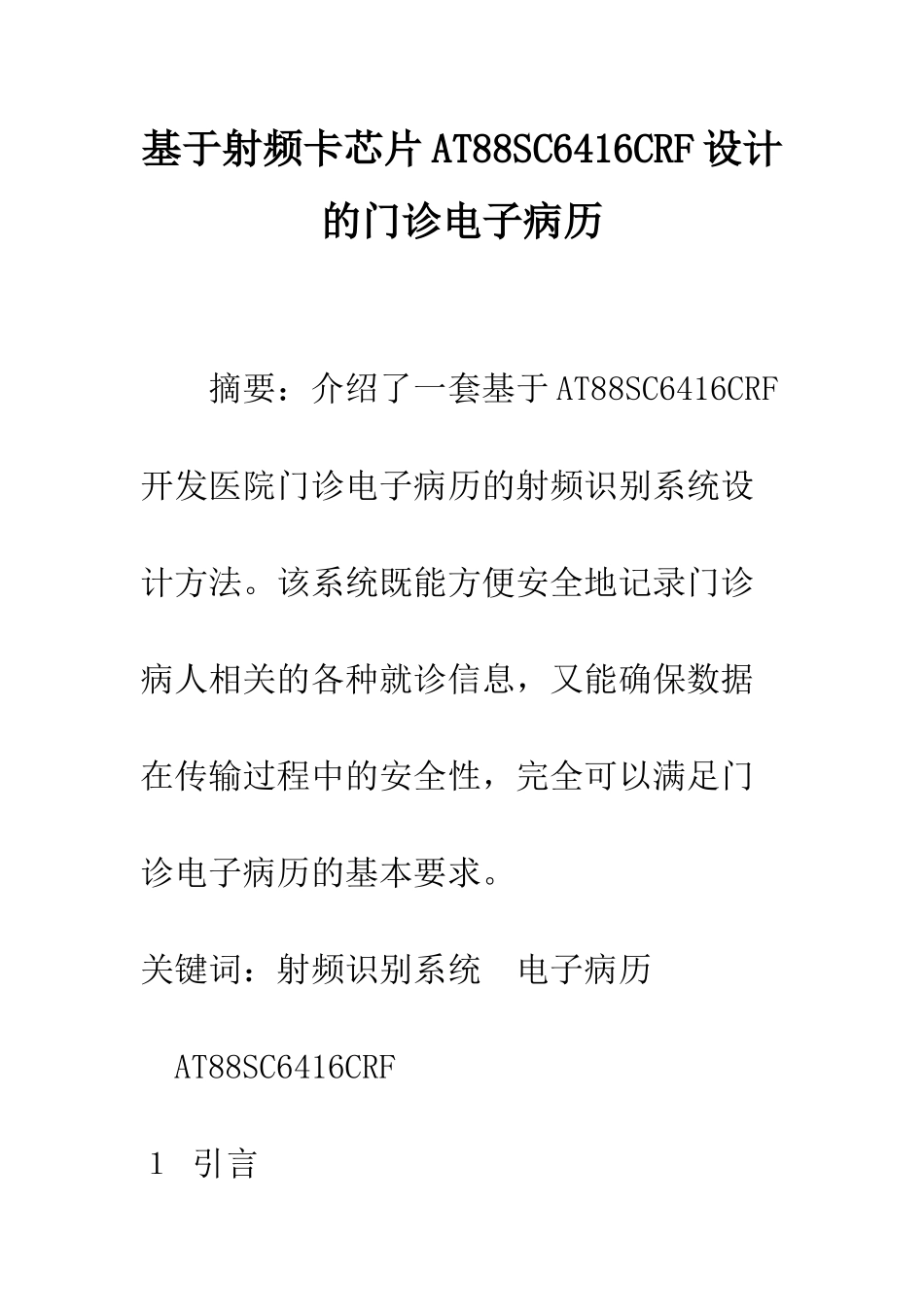

基于射频卡芯片AT88SC6416CRF设计的门诊电子病历

基于射频卡芯片 AT88SC6416CRF 设计的门诊电子病历 摘要：介绍了一套基于 AT88SC6416CRF开发医院门诊电子病历的射频识别系统设计方法。该系统既能方便安全地记录门诊病人相关的各种就诊信息，又能确保数据在传输过程中的安全性，完全可以满足门诊电子病历的基本要求。关键词：射频识别系统电子病历AT88SC6416CRF１ 引言射频卡是一种新式非接触ＩＣ卡，具有使用寿命长、对读写设备无物理磨损、不存在因接触而引起病菌交叉传染等优点，所以特别适用于在医院这种特别场所进行信息储存。ＲＦ卡的关键部分为镶嵌在卡片内部的ＲＦ芯片，下面以ＡＴ-ＭＥＬ公司的ＡＴ８８ＳＣ６４１６ＣＲＦ射频卡芯片为例来讨论其在门诊电子病历中的应用。２ 芯片简介ＡＴ８８ＳＣ６４１６ＣＲＦ射频卡芯片在出厂时已被做成封装好的微型模块，其体积仅为５．０６×８．００×０．３８ｍｍ３。内部带有６４ｋＢ的用户ＥＥＰＲＯＭ和２ｋＢ的系统ＥＥＰＲＯＭ，遵循ＩＳＯ１４４４３ Ｂ标准，使用１３．５６ＭＨｚ频段，内设防重叠系统，可支持多卡同时使用。该器件采纳３组６４位长、相互加密校验的密钥和密码对，能重复写１０００００次以上，数据可保持１０年，并可抵抗各种恶劣的使用环境，温度使用范围为－４０～＋８５℃。ＡＴ８８ＳＣ６４１６ＣＲＦ采纳开放式结构，具有良好的兼容性，允许用户自行选择读卡设备同时与常用的ＰＨＩＬＩＰＳ公司的ＭＣ５３１兼容，而且价格低廉，每个芯片售价不到７元人民币。 ３ 内部结构ＡＴ８８ＳＣ６４１６ＣＲＦ射频卡芯片内部分为ＲＦ射频接口电路和其它数字电路两大部分，其功能组成框图如图１所示。３．１ 系统配置区结构ＡＴ８８ＳＣ６４１６ＣＲＦ内有大小为２．０４８ｂｉｔ的ＥＥＰ-ＲＯＭ单元，称为系统配置区，专门用于存储系统数据，如密码、数据编码方式和用户内存中每个扇区的安全级别定义等。对配置区的操作可通过安全熔丝技术对卡的配置区等特定部分的编程写入进行控制。该类操作只能由系统开发者以规定的控制时序逻辑来完成，普通的最终用户如电子病历卡的使用者无法改变其中的信息。３．２ 用户区内存结构ＡＴ８８ＳＣ６４１６ＣＲＦ给用户提供有８１９２个字节６４ｋＢ的ＥＥＰＲＯＭ存储容量，整个用户内存划分为１６个扇区，编号为扇区０～扇区１５。每个扇区有１６个页，每个页的长度为３２个字节，这样，一个扇区共有３２Ｂｙｔｅ×１６＝５１２Ｂｙｔｅ。用户区内存具体的分配结...
