基坑土钉墙支护施工方案VIP专享

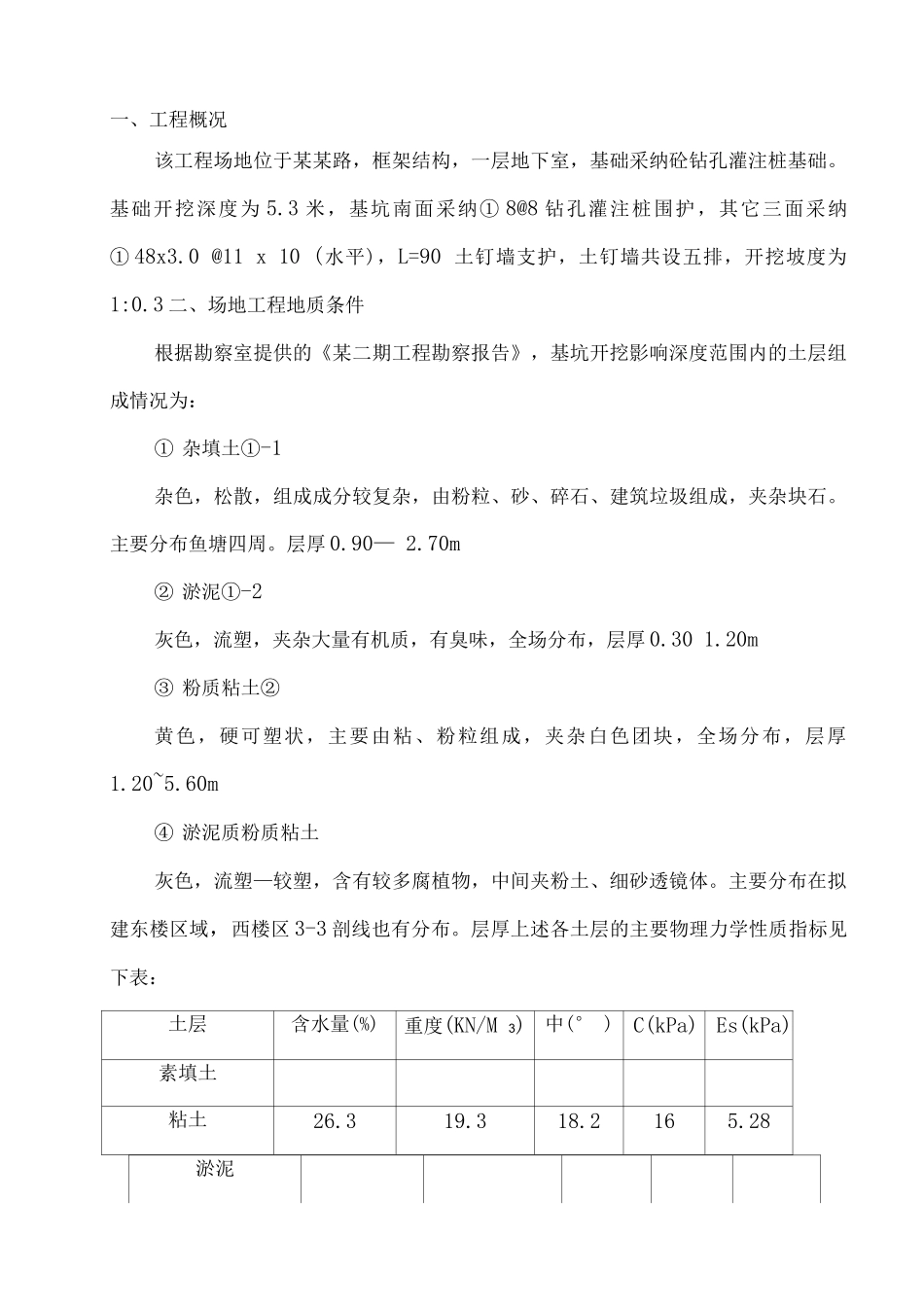

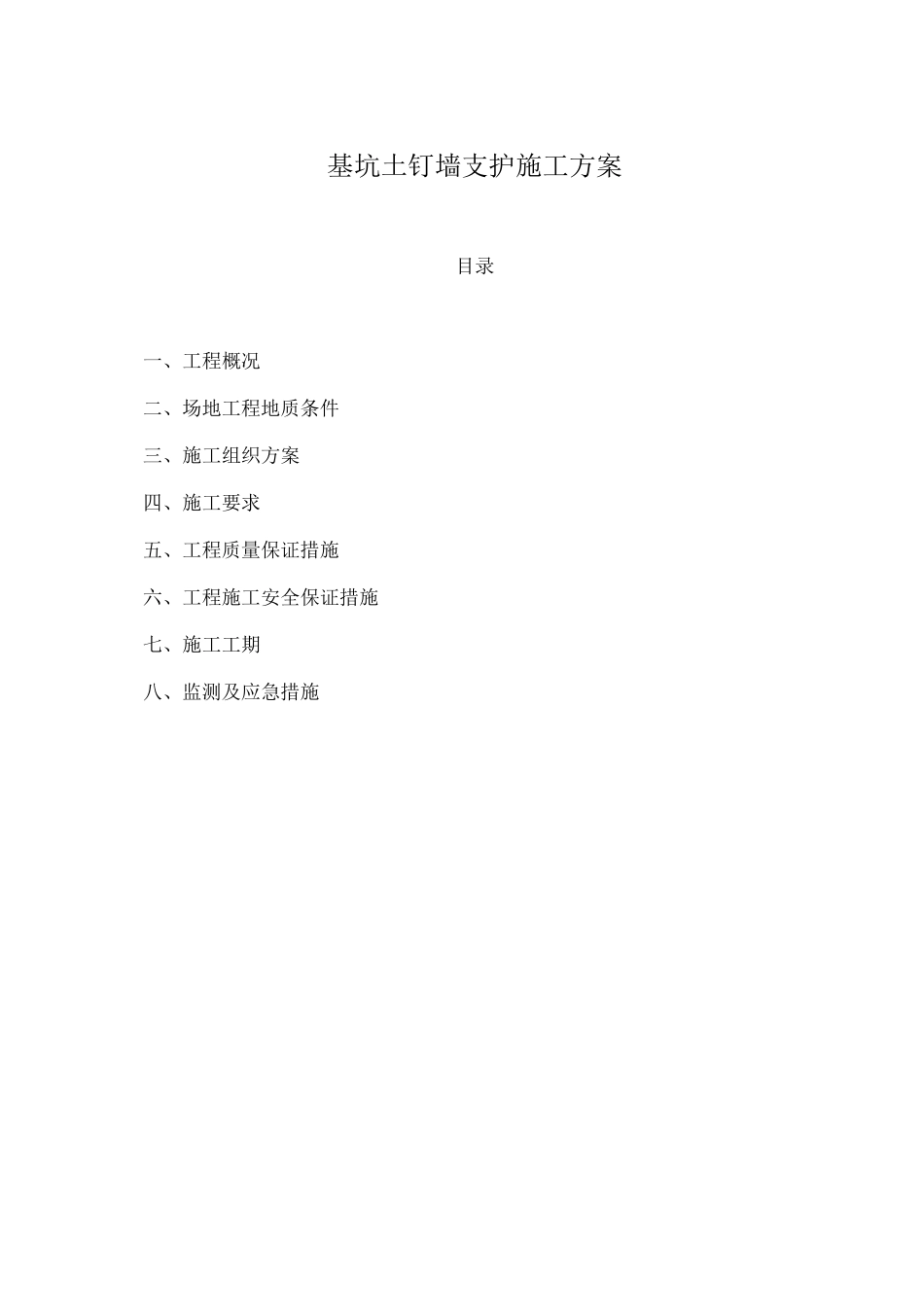

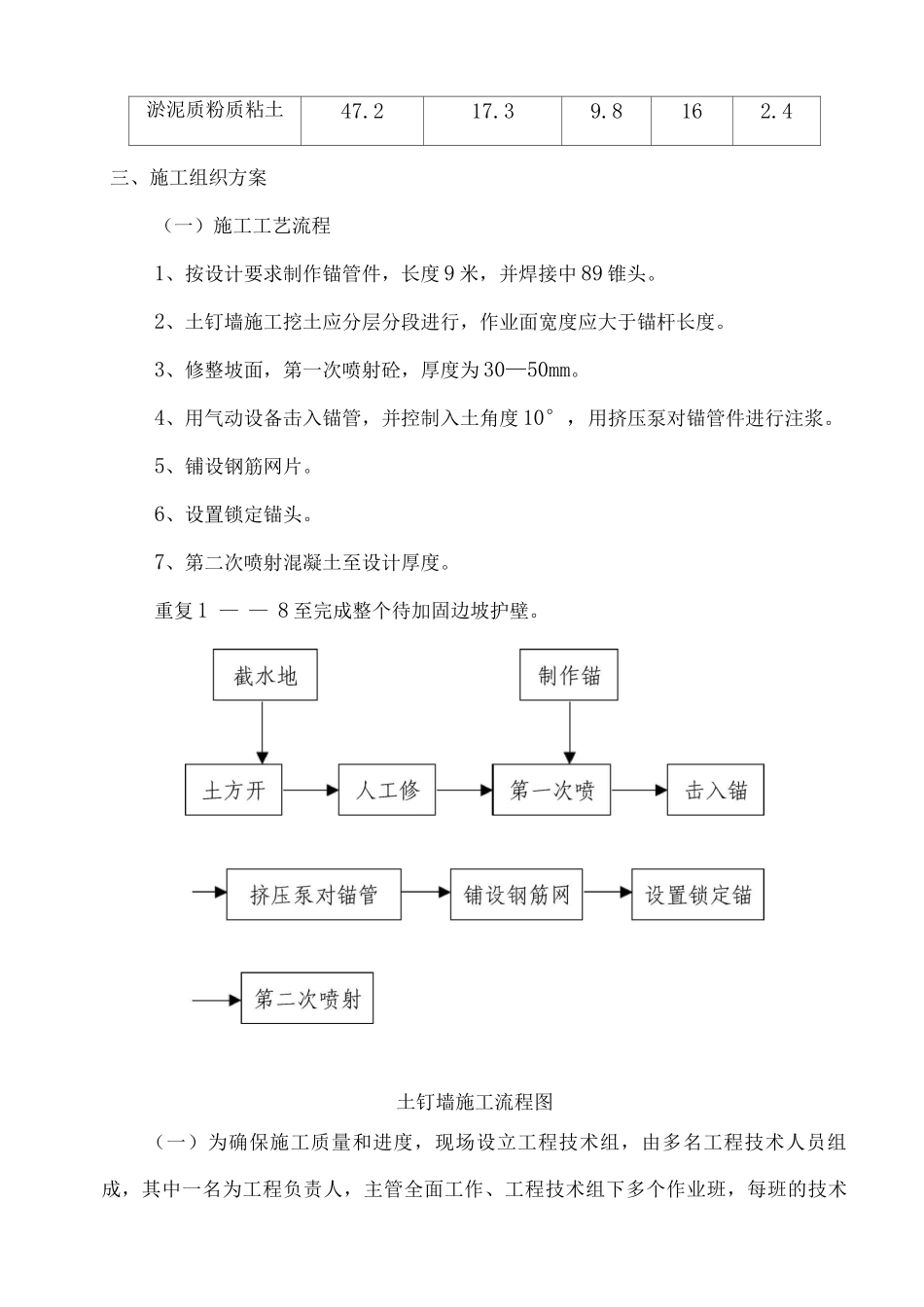

基坑土钉墙支护施工方案目录一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施一、工程概况该工程场地位于某某路，框架结构，一层地下室，基础采纳砼钻孔灌注桩基础。基础开挖深度为 5.3 米，基坑南面采纳① 8@8 钻孔灌注桩围护，其它三面采纳① 48x3.0 @11 x 10 (水平)，L=90 土钉墙支护，土钉墙共设五排，开挖坡度为1:0.3 二、场地工程地质条件根据勘察室提供的《某二期工程勘察报告》，基坑开挖影响深度范围内的土层组成情况为：① 杂填土①-1杂色，松散，组成成分较复杂，由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布鱼塘四周。层厚 0.90— 2.70m② 淤泥①-2灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚 0.30 1.20m③ 粉质粘土②黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚 1.20~5.60m④ 淤泥质粉质粘土灰色，流塑—较塑，含有较多腐植物，中间夹粉土、细砂透镜体。主要分布在拟建东楼区域，西楼区 3-3 剖线也有分布。层厚上述各土层的主要物理力学性质指标见下表：土层含水量(%)重度(KN/M 3)中(° )C(kPa)Es(kPa)素填土粘土26.319.318.2165.28淤泥淤泥质粉质粘土47.217.39.8162.4三、施工组织方案（一）施工工艺流程1、按设计要求制作锚管件，长度 9 米，并焊接中 89 锥头。2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。3、修整坡面，第一次喷射砼，厚度为 30—50mm。4、用气动设备击入锚管，并控制入土角度 10°，用挤压泵对锚管件进行注浆。5、铺设钢筋网片。6、设置锁定锚头。7、第二次喷射混凝土至设计厚度。重复 1 — — 8 至完成整个待加固边坡护壁。土钉墙施工流程图（一）为确保施工质量和进度，现场设立工程技术组，由多名工程技术人员组成，其中一名为工程负责人，主管全面工作、工程技术组下多个作业班，每班的技术管理工作由技术人员和班长共同负责。1、施工人员配备（1）造孔作业班或作业班 16 人。（2）铺设钢筋网及喷射砼班 10 人。（3）测量员、安全员 2 人。（4）电工 1 人。2、施工机具配备（1）空压机 1 台（2）混凝土喷射机 1 台（3）注浆泵 1 台（4）砂浆搅拌机 1 台（5）切割机 1 台（6）电焊机 1 台（7）高压水管 2m（8）电缆（动力）1m（9）配电箱 2 只（10）27 型凿岩机 2 台四、施工要求1、在遇到...
