CAXA数控车教程PPT课件VIP免费

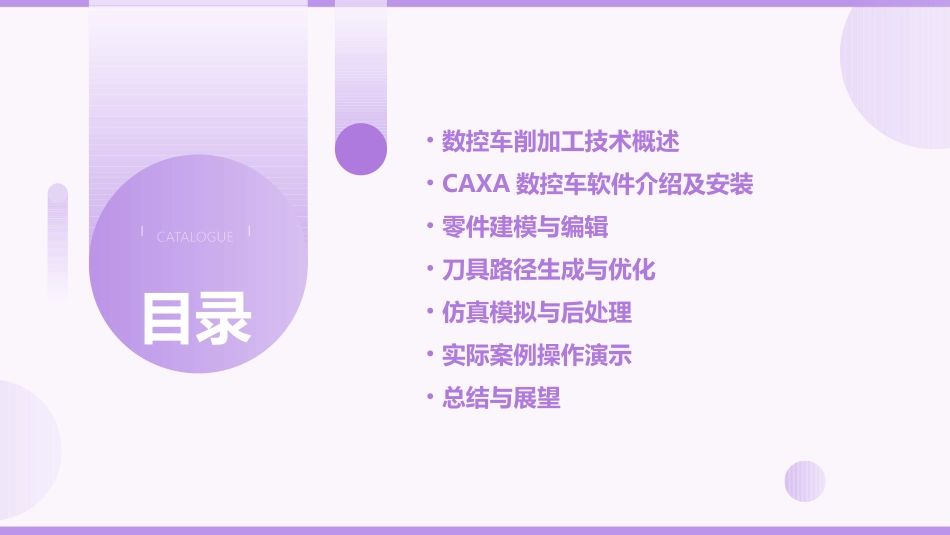

CAXA数控车教程PPT课件CATALOGUE目录•数控车削加工技术概述•CAXA数控车软件介绍及安装•零件建模与编辑•刀具路径生成与优化•仿真模拟与后处理•实际案例操作演示•总结与展望01数控车削加工技术概述数控车削加工是一种利用计算机数字控制技术，对车削机床进行自动化控制，实现零件高精度、高效率加工的先进制造技术。定义高精度、高效率、高柔性、高自动化。特点数控车削加工定义与特点汽车、航空航天、能源、轨道交通等机械制造领域广泛应用。机械制造模具制造精密零件加工塑料模、压铸模、冲压模等模具制造中大量采用数控车削加工技术。钟表、眼镜、医疗器械等精密零件的加工制造。030201数控车削加工应用领域随着机床结构和控制技术的不断发展，数控车削加工速度不断提高。高速化采用先进的测量技术和补偿技术，提高数控车削加工的精度和稳定性。高精度化引入人工智能、大数据等先进技术，实现数控车削加工的智能化和自适应控制。智能化采用环保材料和清洁能源，降低数控车削加工的能耗和环境污染。绿色化数控车削加工发展趋势02CAXA数控车软件介绍及安装支持多种图形格式输入，提供灵活的图形编辑工具，满足复杂零件的设计需求。强大的图形编辑功能智能化加工策略丰富的刀具库和切削参数库全面的仿真模拟功能根据零件形状和加工要求，自动生成优化的加工路径，提高加工效率和质量。内置多种常用刀具和切削参数，方便用户快速选择和应用。提供加工过程仿真和碰撞检测，确保加工安全性和准确性。CAXA数控车软件功能特点从官方网站或授权渠道下载最新版本的安装包。下载CAXA数控车软件安装包双击安装包，按照提示完成软件的安装过程。安装软件根据软件要求配置系统环境，如安装相应的插件或驱动程序。配置环境完成安装后，启动CAXA数控车软件，进入主界面。启动软件CAXA数控车软件安装步骤主界面介绍包括菜单栏、工具栏、图形窗口、属性窗口等部分，提供全面的操作功能。基本操作介绍如何新建、打开、保存文件，以及进行基本的图形编辑操作。高级操作讲解如何使用高级功能，如参数化设计、自动编程、仿真模拟等。快捷键和技巧提供常用操作的快捷键和实用技巧，提高操作效率。CAXA数控车软件界面及操作03零件建模与编辑零件建模方法基于特征的建模利用CAXA数控车的特征建模功能，通过拉伸、旋转、扫描等操作创建基础特征，再添加细节特征如倒角、圆角等。参数化建模使用参数化设计思想，通过定义变量和公式来控制模型形状和尺寸，实现快速建模和灵活修改。导入外部模型支持导入其他CAD软件创建的模型文件，如IGES、STEP等格式，实现数据共享和协同设计。03特征重构学习特征重构技巧，对已有特征进行修改或重新构建，以满足新的设计要求。01高级编辑工具掌握CAXA数控车提供的高级编辑工具，如曲面编辑、实体布尔运算等，以处理复杂零件形状。02尺寸驱动修改利用尺寸驱动功能，通过修改尺寸参数来快速调整零件形状和大小，提高设计效率。零件编辑技巧123了解CAXA数控车的零件库管理功能，包括零件分类、属性定义、检索方式等，以便有效组织和管理零件资源。零件库管理掌握从零件库中调用零件的方法，可以直接拖拽到当前设计环境中使用，提高设计效率。零件调用学习如何创建自定义零件库，将常用零件或标准件添加到库中，方便后续设计时快速调用。自定义零件库零件库管理及调用04刀具路径生成与优化基于曲面的刀具路径生成针对复杂曲面工件，采用曲面拟合、等距偏置等方法生成刀具路径，确保加工精度和效率。基于实体的刀具路径生成通过对工件实体模型进行布尔运算，生成粗加工和精加工的刀具路径，实现高效、精确的加工。基于特征的刀具路径生成识别工件几何特征，根据特征类型自动选择合适的刀具和切削参数，生成相应的刀具路径。刀具路径生成方法采用圆弧过渡、直线插补等方法对刀具路径进行平滑处理，减小机床运动过程中的冲击和振动，提高加工质量和机床寿命。刀具路径平滑处理根据工件材料、刀具类型和机床性能等因素，优化切削速度、进给量、切削深度等切削参数，提高加工效率和刀具寿命。切削参数优化针对复杂曲面工件，采用多轴联动加工策略，充分利用机床的多轴功能，提...
