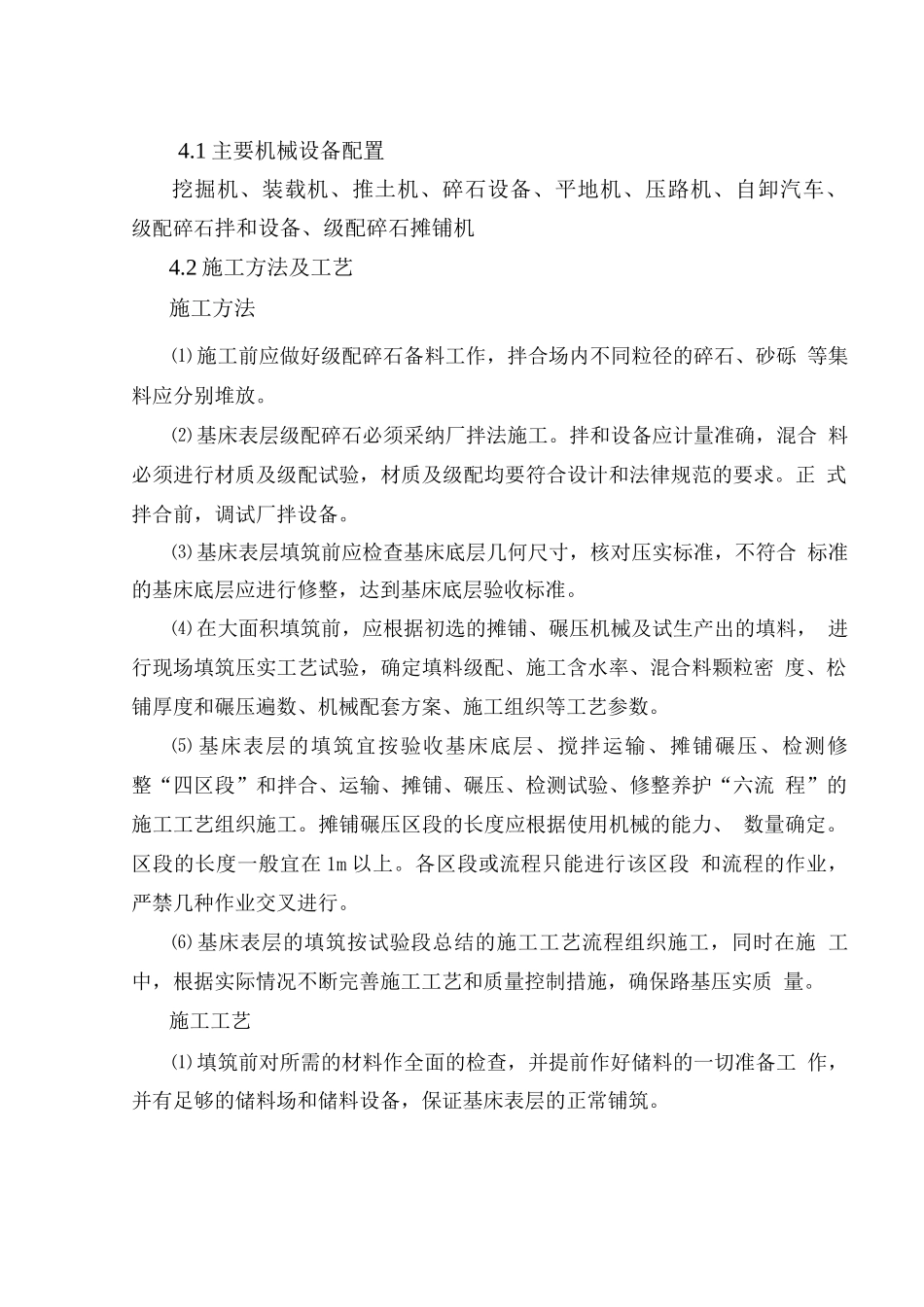

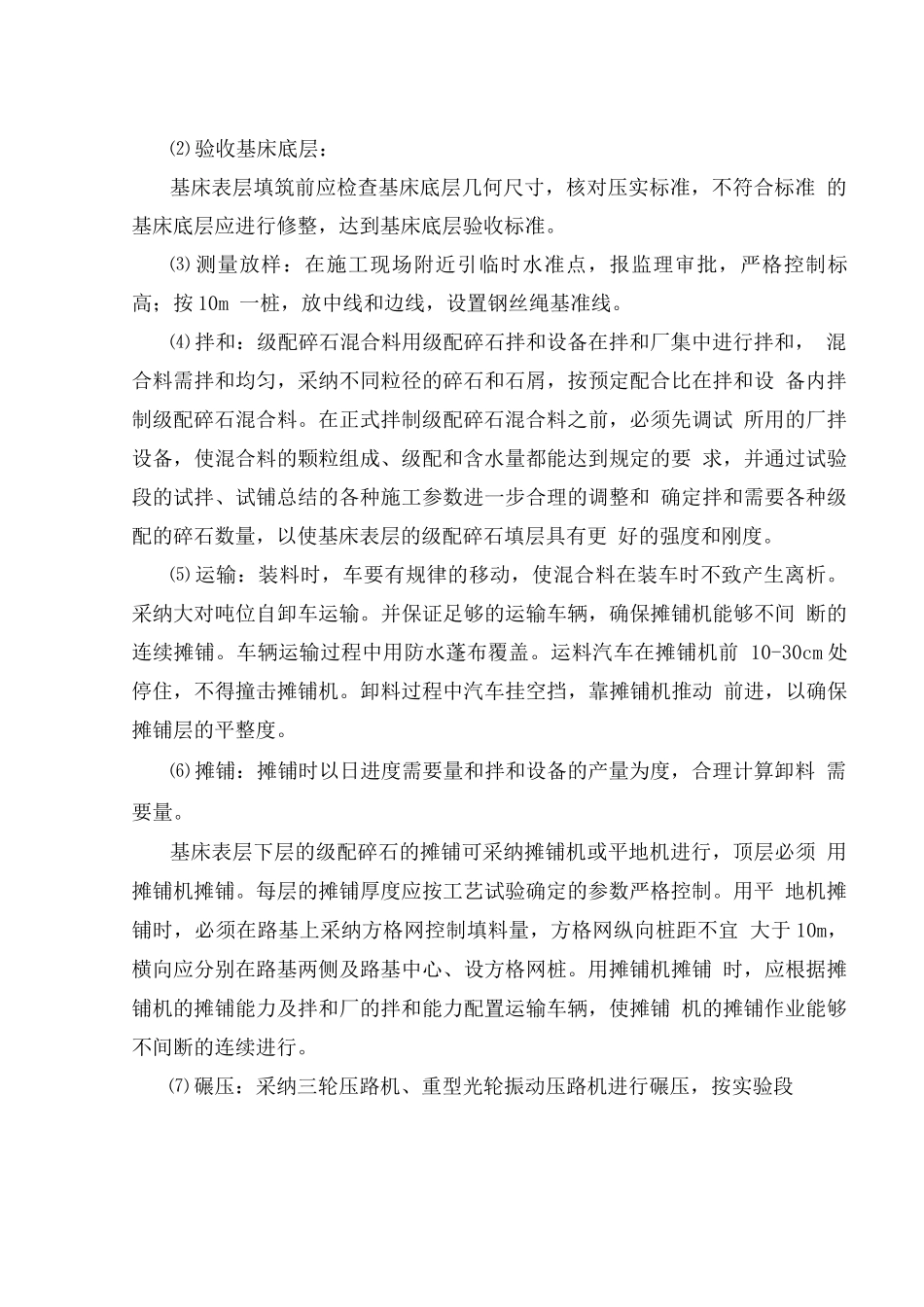

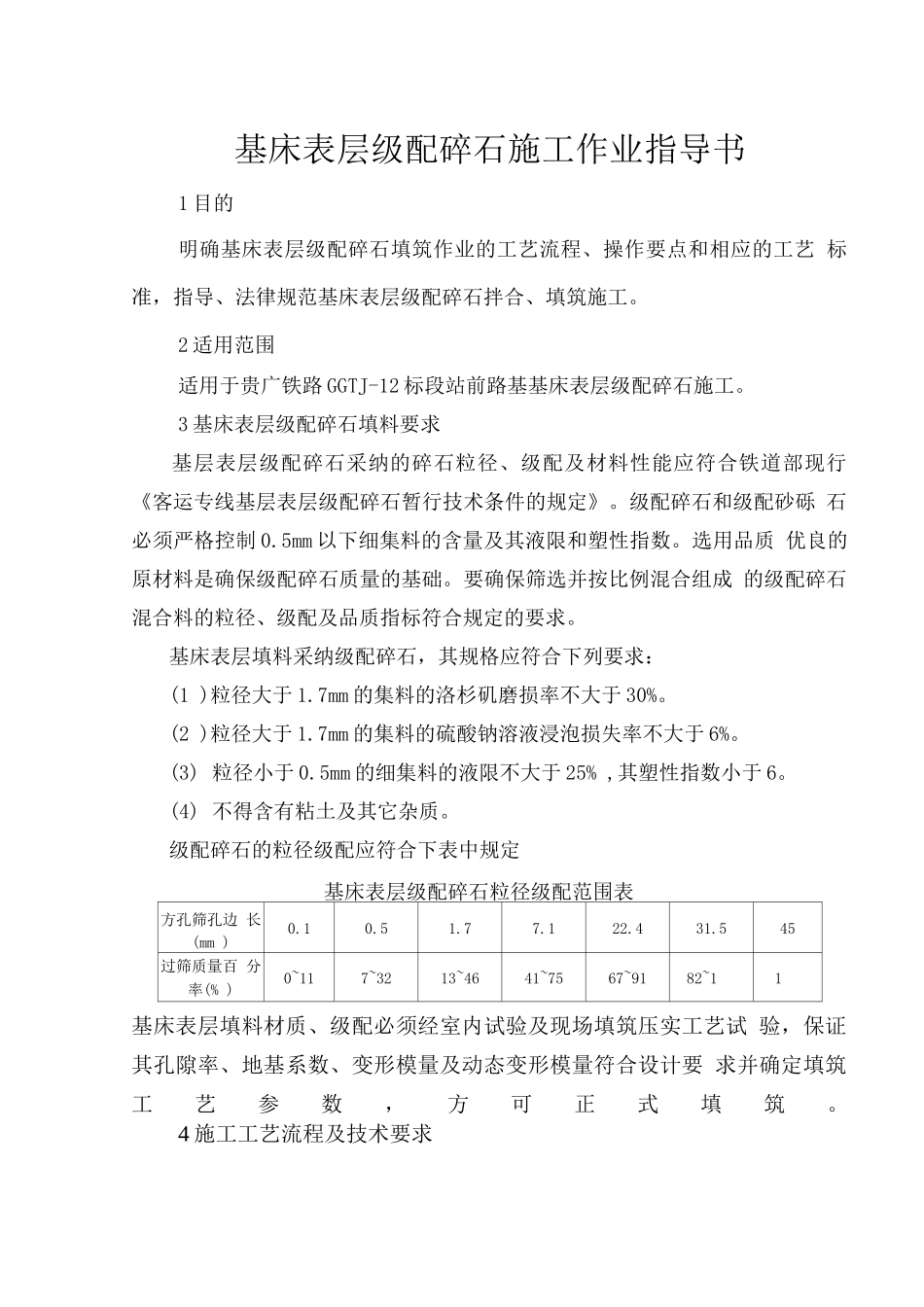

基床表层级配碎石施工作业指导书1 目的明确基床表层级配碎石填筑作业的工艺流程、操作要点和相应的工艺 标准，指导、法律规范基床表层级配碎石拌合、填筑施工。2 适用范围适用于贵广铁路 GGTJ-12 标段站前路基基床表层级配碎石施工。3 基床表层级配碎石填料要求基层表层级配碎石采纳的碎石粒径、级配及材料性能应符合铁道部现行 《客运专线基层表层级配碎石暂行技术条件的规定》。级配碎石和级配砂砾 石必须严格控制 0.5mm 以下细集料的含量及其液限和塑性指数。选用品质 优良的原材料是确保级配碎石质量的基础。要确保筛选并按比例混合组成 的级配碎石混合料的粒径、级配及品质指标符合规定的要求。基床表层填料采纳级配碎石，其规格应符合下列要求：(1 )粒径大于 1.7mm 的集料的洛杉矶磨损率不大于 30%。(2 )粒径大于 1.7mm 的集料的硫酸钠溶液浸泡损失率不大于 6%。(3) 粒径小于 0.5mm 的细集料的液限不大于 25% ,其塑性指数小于 6。(4) 不得含有粘土及其它杂质。级配碎石的粒径级配应符合下表中规定基床表层级配碎石粒径级配范围表方孔筛孔边 长(mm )0.10.51.77.122.431.545过筛质量百 分率(% )0~117~3213~4641~7567~9182~11基床表层填料材质、级配必须经室内试验及现场填筑压实工艺试 验，保证其孔隙率、地基系数、变形模量及动态变形模量符合设计要 求并确定填筑工艺参数，方可正式填筑。4 施工工艺流程及技术要求4.1 主要机械设备配置挖掘机、装载机、推土机、碎石设备、平地机、压路机、自卸汽车、 级配碎石拌和设备、级配碎石摊铺机4.2 施工方法及工艺施工方法⑴ 施工前应做好级配碎石备料工作，拌合场内不同粒径的碎石、砂砾 等集料应分别堆放。⑵ 基床表层级配碎石必须采纳厂拌法施工。拌和设备应计量准确，混合 料必须进行材质及级配试验，材质及级配均要符合设计和法律规范的要求。正 式拌合前，调试厂拌设备。⑶ 基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合 标准的基床底层应进行修整，达到基床底层验收标准。⑷ 在大面积填筑前，应根据初选的摊铺、碾压机械及试生产出的填料， 进行现场填筑压实工艺试验，确定填料级配、施工含水率、混合料颗粒密 度、松铺厚度和碾压遍数、机械配套方案、施工组织等工艺参数。⑸ 基床表层的填筑宜按验收基床底层、搅拌运输、摊铺碾压、检测修 整“四区段”和拌合、运输、摊铺、碾压、检测试验、修整养护“六流 程”的施工工艺...
