墩基础施工方案

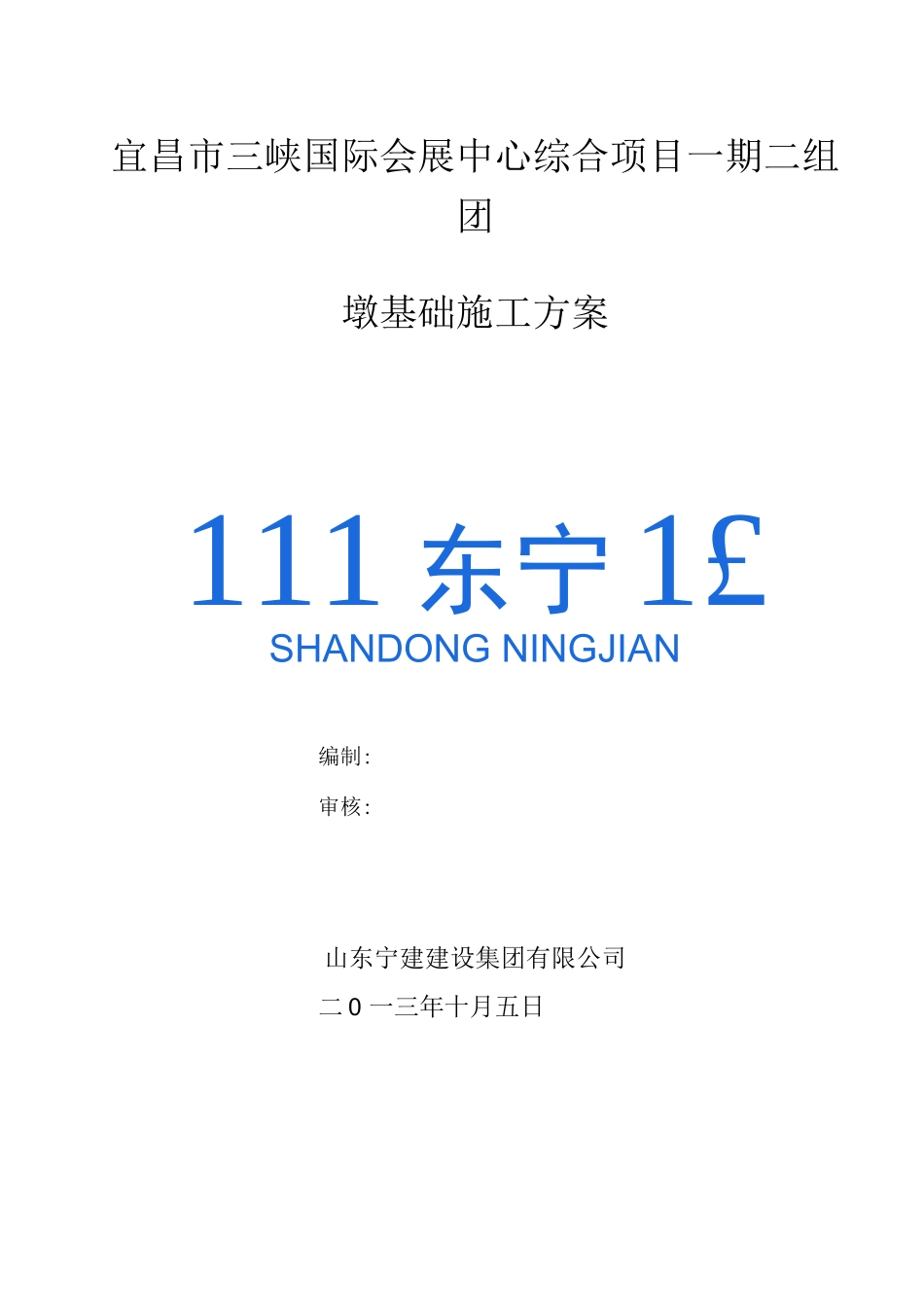

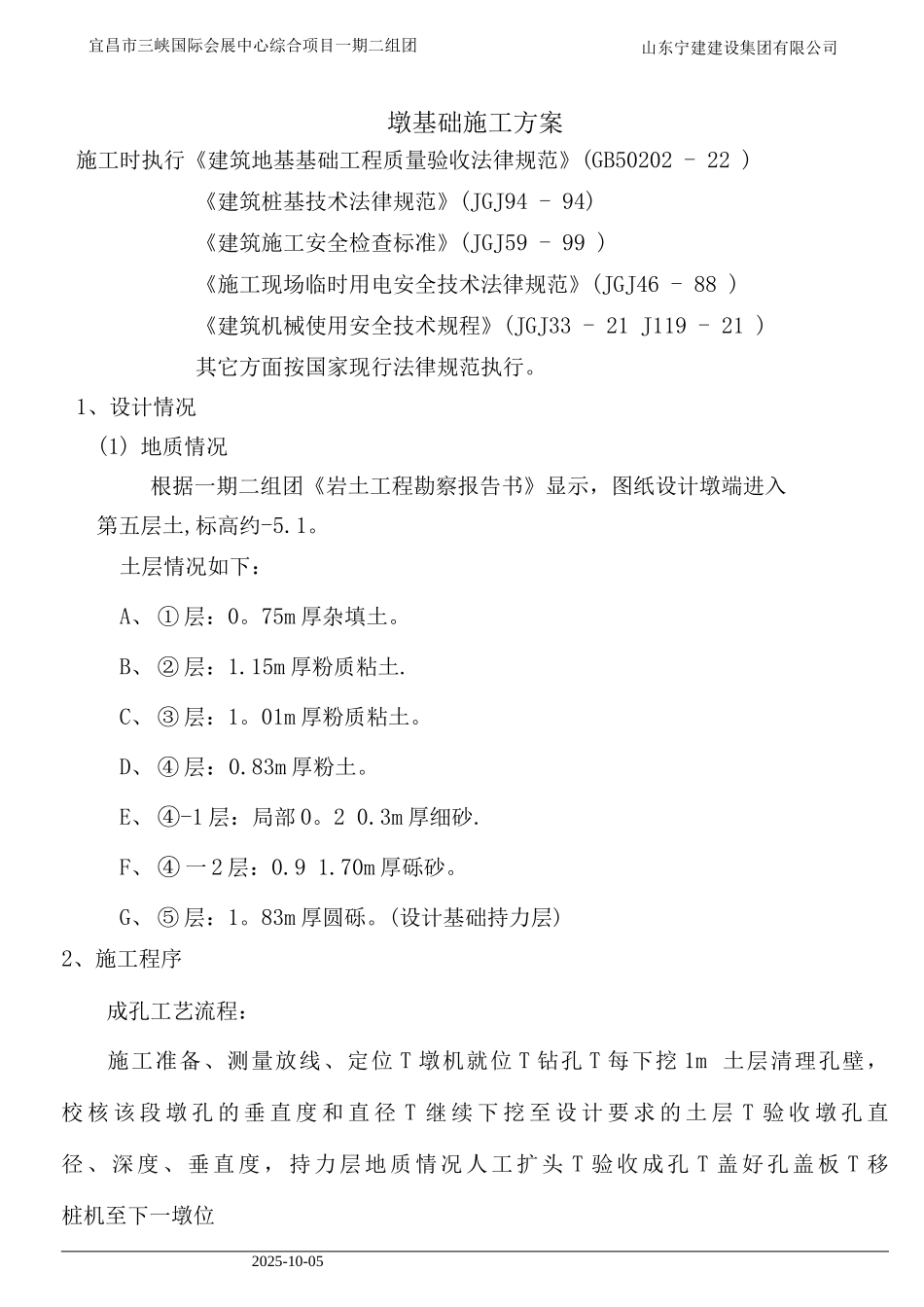

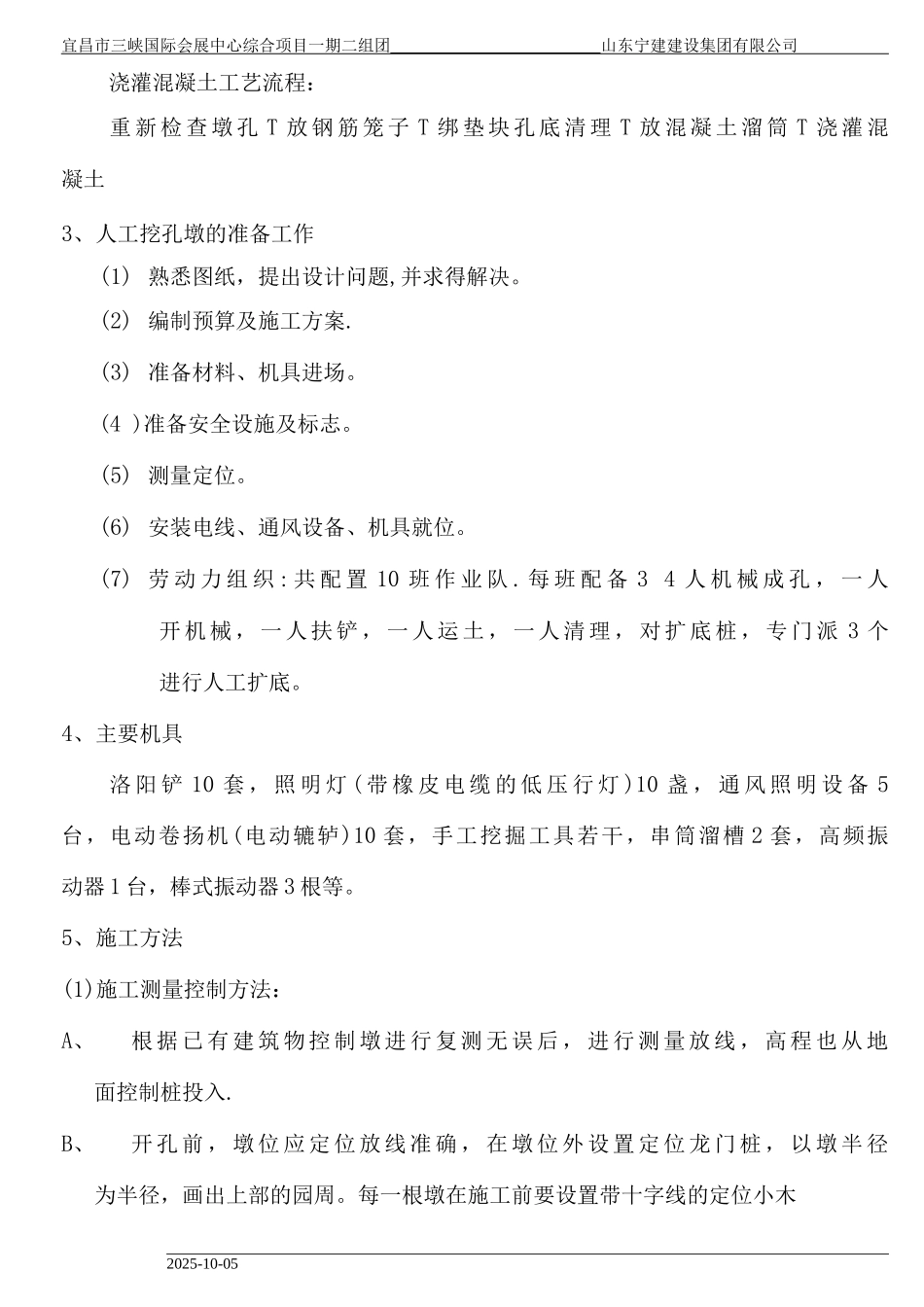

宜昌市三峡国际会展中心综合项目一期二组团墩基础施工方案111 东宁1£SHANDONG NINGJIAN编制:审核:山东宁建建设集团有限公司二 0 一三年十月五日墩基础施工方案施工时执行《建筑地基基础工程质量验收法律规范》(GB50202 - 22 )《建筑桩基技术法律规范》(JGJ94 - 94)《建筑施工安全检查标准》(JGJ59 - 99 )《施工现场临时用电安全技术法律规范》(JGJ46 - 88 )《建筑机械使用安全技术规程》(JGJ33 - 21 J119 - 21 )其它方面按国家现行法律规范执行。1、设计情况(1) 地质情况根据一期二组团《岩土工程勘察报告书》显示，图纸设计墩端进入第五层土,标高约-5.1。土层情况如下：A、 ① 层：0。75m 厚杂填土。B、 ② 层：1.15m 厚粉质粘土.C、 ③ 层：1。01m 厚粉质粘土。D、 ④ 层：0.83m 厚粉土。E、 ④-1 层：局部 0。2 0.3m 厚细砂.F、 ④ 一 2 层：0.9 1.70m 厚砾砂。G、 ⑤ 层：1。83m 厚圆砾。(设计基础持力层)2、施工程序成孔工艺流程：施工准备、测量放线、定位 T 墩机就位 T 钻孔 T 每下挖 1m 土层清理孔壁，校 核 该 段 墩 孔 的 垂 直 度 和 直 径 T 继 续 下 挖 至 设 计 要 求 的 土 层 T 验 收 墩 孔 直径 、 深 度 、 垂 直 度 ， 持 力 层 地 质 情 况 人 工 扩 头 T 验 收 成 孔 T 盖 好 孔 盖 板 T 移桩机至下一墩位2025-10-05宜昌市三峡国际会展中心综合项目一期二组团山东宁建建设集团有限公司宜昌市三峡国际会展中心综合项目一期二组团 山东宁建建设集团有限公司浇灌混凝土工艺流程：重 新 检 查 墩 孔 T 放 钢 筋 笼 子 T 绑 垫 块 孔 底 清 理 T 放 混 凝 土 溜 筒 T 浇 灌 混凝土3、人工挖孔墩的准备工作(1) 熟悉图纸，提出设计问题,并求得解决。(2) 编制预算及施工方案.(3) 准备材料、机具进场。(4 )准备安全设施及标志。(5) 测量定位。(6) 安装电线、通风设备、机具就位。(7) 劳 动 力 组 织 : 共 配 置 10 班 作 业 队 . 每 班 配 备 3 4 人 机 械 成 孔 ， 一 人开 机 械 ， 一 人 扶 铲 ， 一 人 运 土 ， 一 人 清 理 ， 对 扩 底 桩 ， 专 门 派 3 个进行人工扩底。4、主要机具洛 阳 铲 10 套 ， 照 明 灯 ( 带 橡 皮 电 缆 的 低 压 行 灯 )10 盏 ， 通 风 照 明...
